Сравнение файловых серверов корпоративного класса Proware, QNAP и Thecus

Введение

Тяжёлая экономическая ситуация заставила многие компании сократить расходы на IT-сферу, отказаться от обновления компьютерного парка или реализации новых IT-проектов. Однако, мировой рынок систем хранения данных показал небольшое снижение по сравнению с другими сферами, и потребители предъявляли уже новые требования к СХД, а именно - рост объема данных, увеличение эффективности на каждый вложенный доллар или рубль, а так же унификацию ресурсов. Для крупных объёмов данных актуальность приобрели решения, позволяющие использовать дедупликацию данных для снижения затрат на обеспечение целостности информации.

Стремление заказчиков сэкономить на IT-инфраструктуре дало толчок технологиям виртуализации, что предъявляет ещё одно требование к СХД - поддержка VMWare, Citrix и других, а так же виртуальное разделение ресурсов (Thin Provisioning), в том числе и для iSCSI ресурсов, используемых как виртуальными, так и выделенными машинами. Естественно, повышение безопасности данных не должно приводить к увеличению стоимости решения, а легкость администрирования - ещё один залог повышения доступности и снижения затрат на обслуживание. Поэтому встроенные возможности по миграции и расширению массивов, интеграция с Windows Active Directory - обязательные условия для СХД, используемых в малом и среднем бизнесе.

Особое внимание надо уделить интерфейсу iSCSI, как наиболее универсальному и перспективному в случаях, когда ещё рано переходить на файловые сети.

Естественно, каждый заказчик предъявляет свои требования к системам хранения данных, исходя из решаемых задач и бюджета. Сегодня мы рассмотрим 4 СХД для малого / среднего бизнеса от компаний Proware, QNAP и Thecus. Все рассматриваемые нами системы рассчитаны на установку 8-ми жёстких дисков формата 3.5 дюйма с интерфейсами SATA-II. Это оптимальные по цене устройства, предназначенные для монтирования в стойку, которые вы можете приобрести на российском рынке. Благодаря невысокой стоимости (до 5000$), они пользуются популярностью как среди покупателей, которые самостоятельно интегрируют их в существующую, либо новую инфраструктуру, так и среди системных интеграторов, которые предлагают законченные решения на базе данного оборудования. При покупке, возможно, вам даже не придётся ждать, поскольку дистрибьюторы зачастую имеют подобные системы на складах, и это - существенное преимущество перед более дорогими системами.

ProWare SN-2803H-PDC

Компания ProWare Technology Corp с 1996 года занимается разработками в области RAID-систем и систем хранения данных, нацеленных на корпоративный сектор. В арсенале компании нет моделей для домашнего использования, зато эта компания может предоставить полный выбор профессионального оборудования для хранения информации. Вы можете ознакомиться с модельным рядом ProWare в нашей специальной статье. Рассматриваемая нами модель SN-2803H-PDC относится к серии PDC Enterprise series с операционной системой NAS OS proNAS 1.3.x, отличающемуся сравнительно невысокой стоимостью.

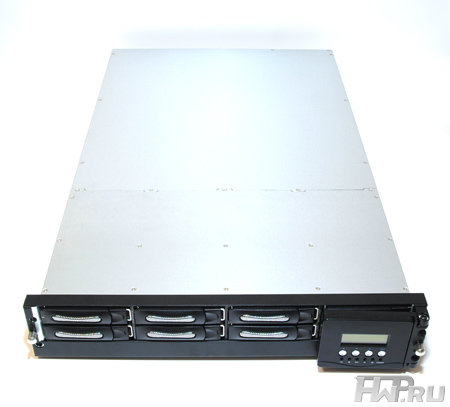

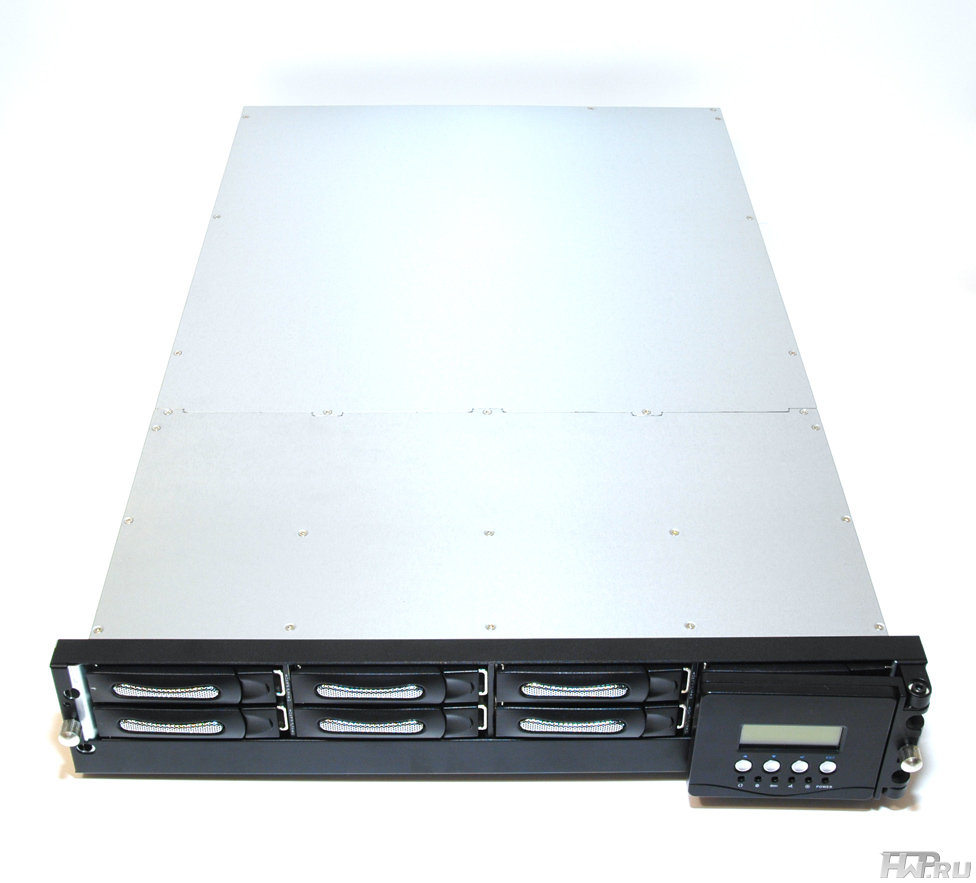

СХД ProWare Symbolo SN-2803H-PDC

ProWare SN-2803H-PDC имеет выделенный SCSI порт для подключения ленточных накопителей, поддерживает наиболее распространенные RAID массивы (включая экзотический RAID 3), снапшоты, импорт аккаунтов Microsoft ADS/PDS и Unix NIS и многое другое. Она построена на процессоре Intel Pentium Dual-Core 1.6 GHz или Core2 Duo 2.13 GHz (в версии SN-2803H-C2D). Объём памяти составляет 4 Гб, и может быть легко расширен до 8Гб.

ProWare SN2803H-PDC может поставляться как в комплекте с дисками, так и без них. В качестве аксессуаров вы получите ещё и кабели: RS-232, VGA и внешний SCSI кабель для подключения к ленточному накопителю. Как ни странно, но дисков с программным обеспечением в комплекте не предлагается, а инструкция записана на CD в PDF формате, за отдельные деньги придётся докупать и крепление в стойку.

Конструкция ProWare SN2803H-PDC

Модель SN2803-PDC поставляется только в корпусе формата 2U глубиной 740 мм, это самый «длинный» и самый тяжелый NAS в тесте - вместе с винчестерами он может достигать массы 35 Кг. Конструкция лицевой панели использует фирменный поворотный LCD экран, характерный для продукции ProWare. Создается впечатление, что на корпусе не хватило места для кнопок и индикации, однако это не так - стандартные серверные корпуса высотой 2U позволяют устанавливать до 12 жестких дисков с горячей заменой, так что под отсеками для HDD остается достаточно пустующего места, где могли бы расположиться и различные порты (например, USB или RS232), и LCD экран, и кнопки Power/Reset. Ничего этого нет, даже выключателя, который в этом NAS-е располагается с обратной стороны корпуса. Видимо, это универсальная конструкция корпуса, используемого и в 12-дисковых моделях.

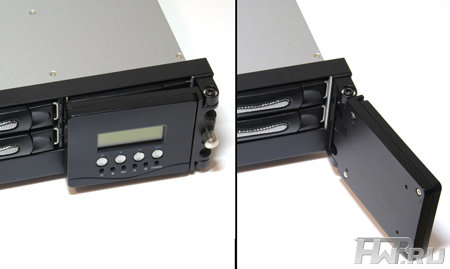

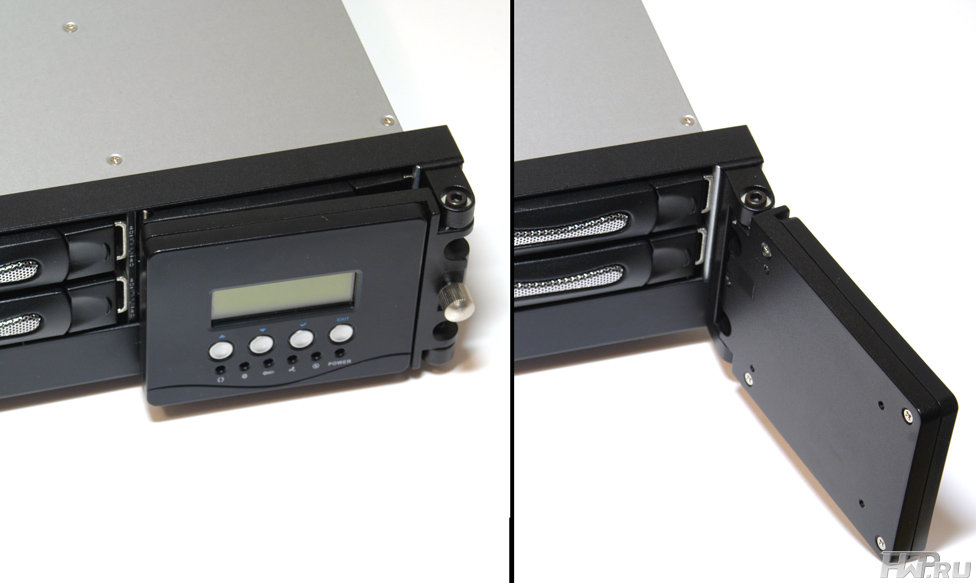

СХД ProWare Symbolo SN-2803H-PDC - поворотный экран

LCD экран маленький, 2-строчный, с постоянно включенной подсветкой. Он подключен к RAID-контроллеру IR-Link, и не может управлять всем NAS-ом. Экран может отворачиваться на 180 градусов, обеспечивая возможность смены крайних правых винчестеров. Индикаторы активности, в буквальном смысле, микроскопические. Они размещены между двумя левыми и двумя правыми HDD, в столбик. Верхние показывают состояние HDD слева, нижние - справа. При том, что лотки не подписаны, чтобы понять, какой именно диск вышел из строя, носите с собой лупу с фонариком.

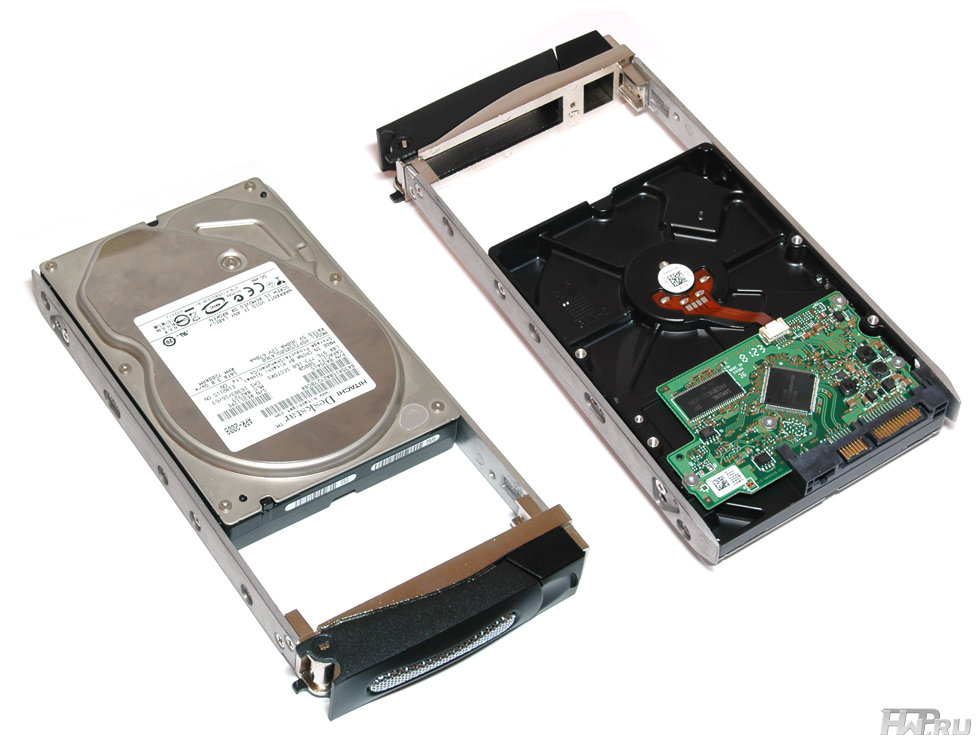

СХД ProWare Symbolo SN-2803H-PDC - лотки для винчестеров

Лотки для винчестеров имеют открытую конструкцию с легким доступом воздуха как сверху, так и снизу. Салазки довольно-таки массивные, толстые, произведенные из алюминия. Защелки металлические, без замков.

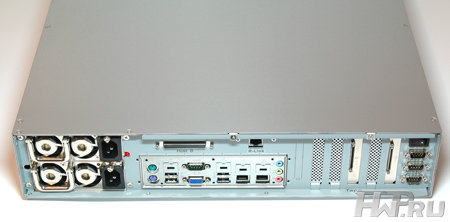

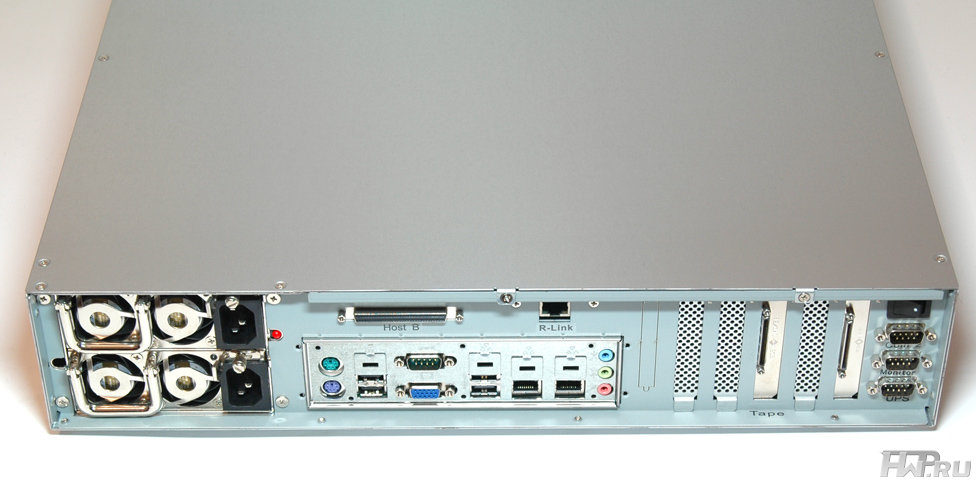

СХД ProWare Symbolo SN-2803H-PDC - вид сзади

Вентиляция ProWare SN2803H-PDC осуществляется по классической схеме - воздух проходит от лицевой до задней стенки, отверстий в боковых стенках и крышке нет.

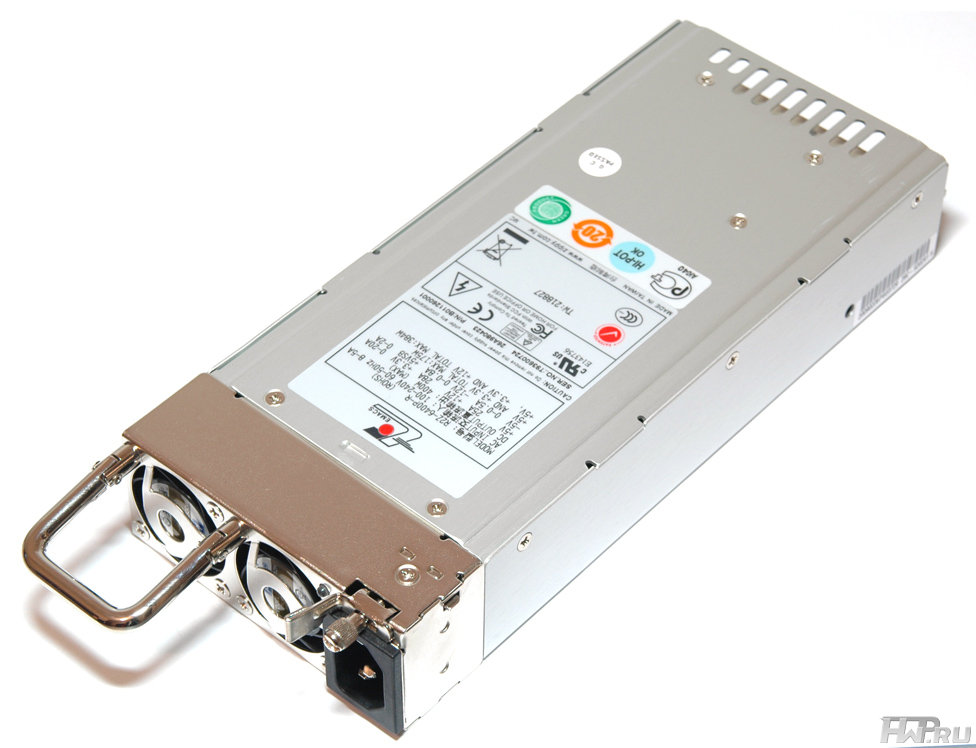

СХД ProWare Symbolo SN-2803H-PDC - блок питания

ProWare SN2803H-PDC использует отказоустойчивую схему из двух блоков питания. Каждый из них имеет мощность 400 Вт, а для их замены вам придется открутить один винт, фиксирующий защелку БП. Блоки питания Emacs R2Z-6400P-R произведены тайваньской компанией Zippy под брендом EMACS.

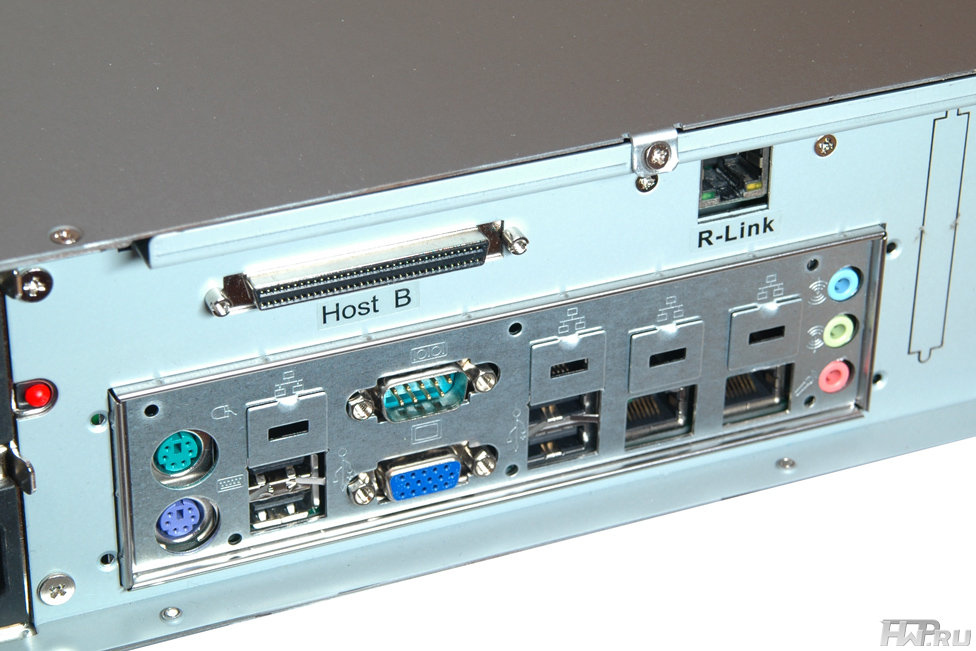

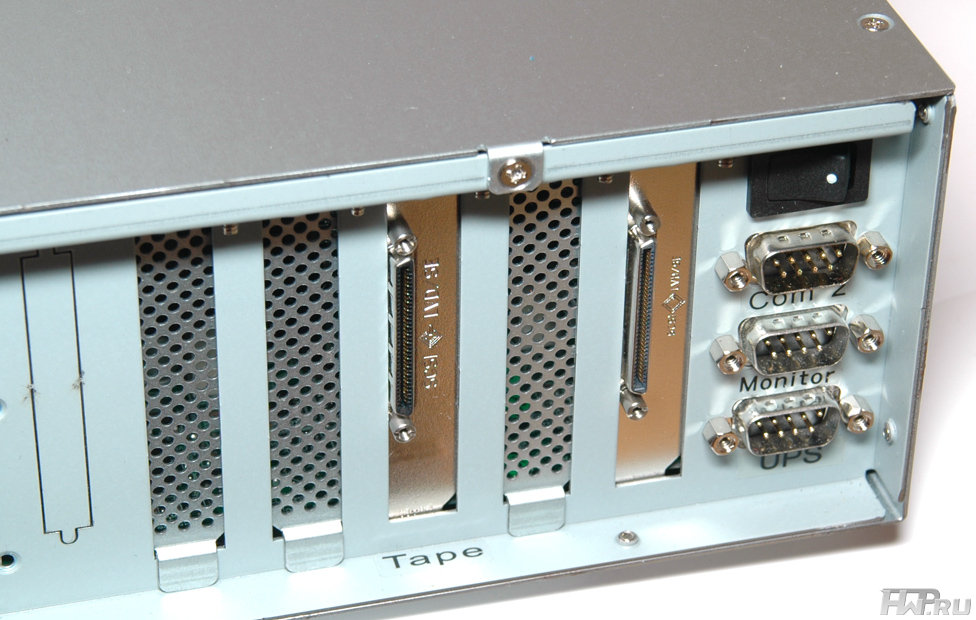

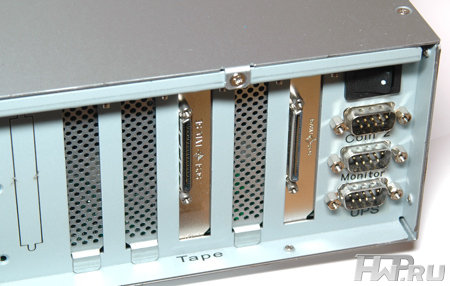

СХД ProWare Symbolo SN-2803H-PDC - SCSI разъёмы

Посмотрим на корпус сзади. Здесь есть, чему удивиться:

  • 3 порта U320 SCSI
  • 2 порта RJ45 ETH0, ETH1
  • 1 порт RJ45 R-Link
  • 4 порта RS232 (COM1, COM2, UPS, Monitor)
  • 4 порта USB 2.0
  • PS/2
  • VGA
  • звуковые гнёзда.

Ещё три пустующих слота говорят о возможности расширения платформы дополнительными контроллерами. Портов E-SATA нет, но при наличии трех внешних интерфейсов SCSI, этот NAS нельзя упрекнуть в недостаточной коммуникабельности. Порт SCSI «HOST B» предназначен для подключения этого NAS-а в качестве Direct Attached Storage, ещё один порт - для подключения ленточной библиотеки, ещё один - универсальный, выведенный на отдельный SCSI RAID контроллер.

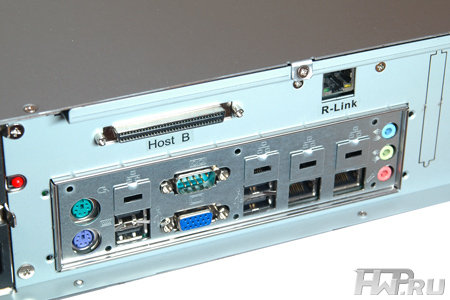

СХД ProWare Symbolo SN-2803H-PDC - разъёмы материнской платы

По умолчанию в системе установлено 2 гигабитных сетевых порта, но при необходимости вы можете использовать слоты расширения для установки сетевых контроллеров, получив таким образом ещё 6 портов. Всего операционная система СХД поддерживает 8 сетевых портов!



Как можно догадаться, ProWare SN2803H-PDC использует обычную материнскую плату, на которой даже нашлось место для звуковых гнезд. Чтобы убедиться в этом, открываем верхнюю крышку.

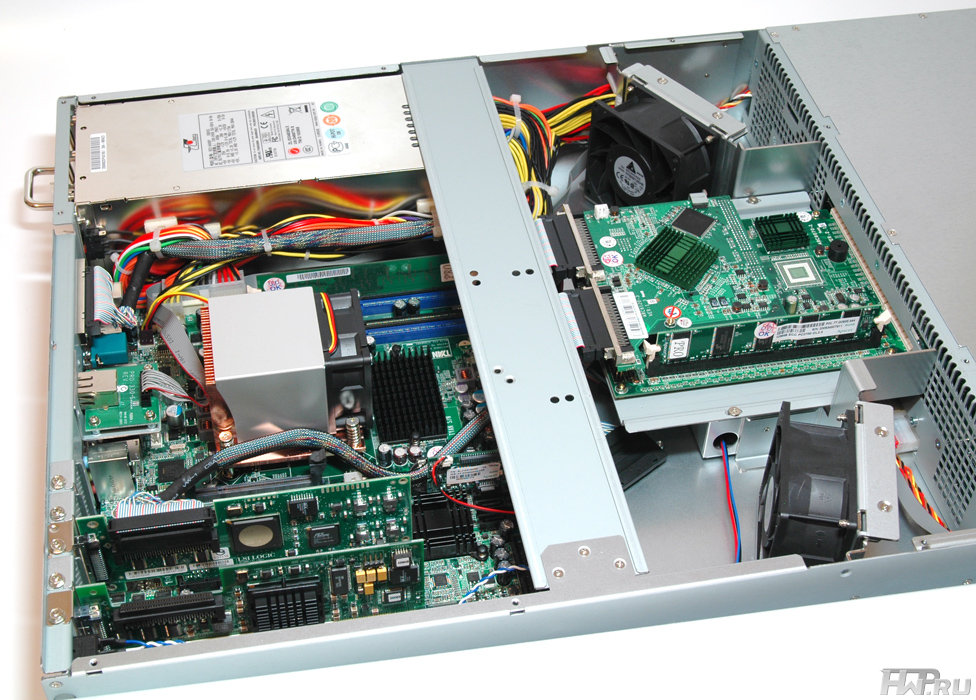

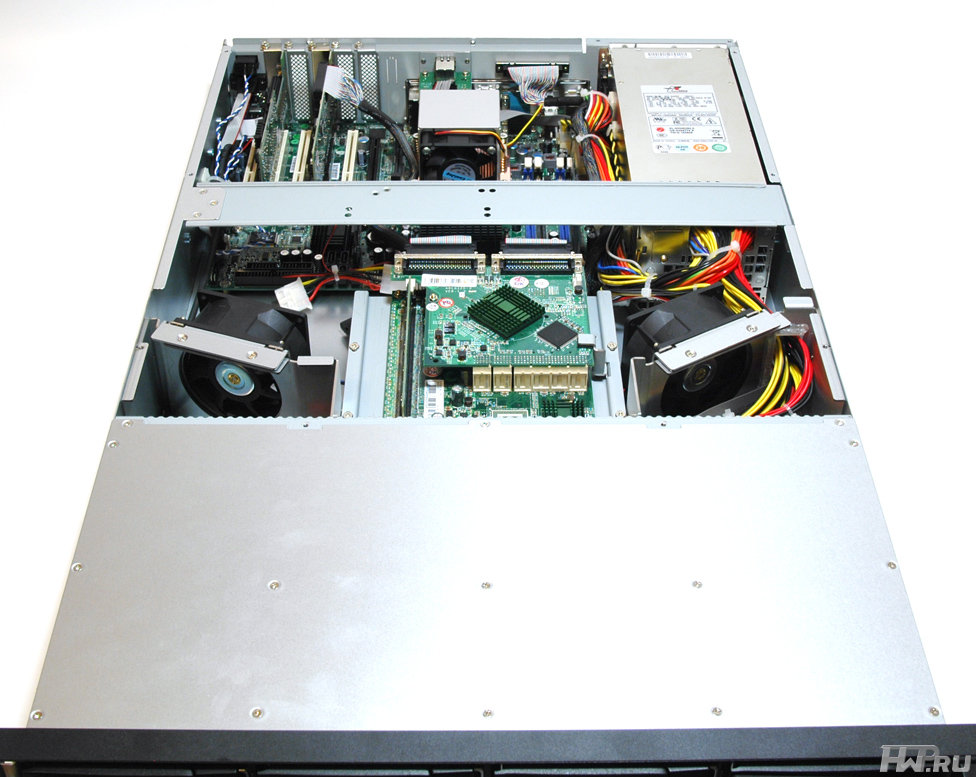

СХД ProWare Symbolo SN-2803H-PDC - внутреннее пространство сервера

ProWare SN2803H-PDC использует сложную двухуровневую конструкцию, представляющую собой «file storage в сервере». Одна часть отвечает исключительно за работу с дисками и представляет собой две небольших платы возле отсека с HDD. Здесь используется контроллер на процессоре Intel 80321 со 128 Мб памяти PC2700 ECC, набранными одним модулем DIMM, память при желании можно расширить до 1 Гб. Этот контроллер от системы хранения Proware SB-2803SA имеет собственный web-интерфейс и отдельный сетевой интерфейс IR-Link, выведенный на заднюю часть сервера, предназначенный для управления дисковой подсистемой по сети. В свою очередь, он имеет два SCSI канала, один из которых так же выведен на заднюю стенку сервера (вышеназванный Host B), а другой - подключен к Ultra320 SCSI хост-контроллеру LSI Logic LSI20320IE и заводится в материнскую плату серверной части.

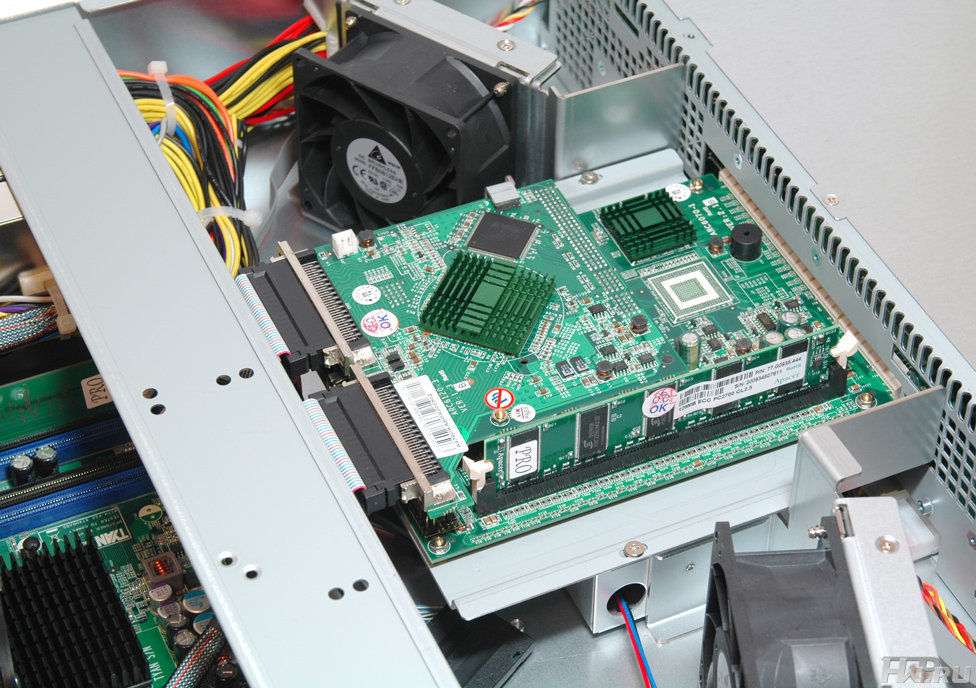

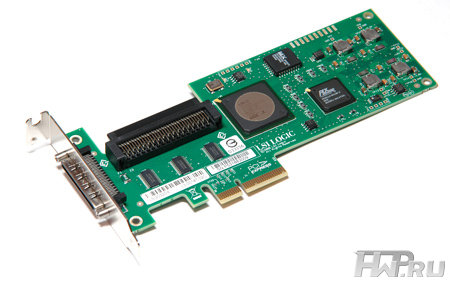

СХД ProWare Symbolo SN-2803H-PDC - RAID контроллер

СХД ProWare Symbolo SN-2803H-PDC - внутреннее пространство сервера

Зачем потребовалась такая сложная последовательная конфигурация? Все очень просто. ProWare SN2803H-PDC позволяет делить свои диски на NAS и DAS. Например, вы можете создать 1 массив из 4 дисков и использовать его для подключению по iSCSI, Samba или другому сетевому протоколу, а остальные 4 диска подключить по Ultra320 SCSI, например, к серверу или другому NAS-у. Естественно, такая гибкость существенно расширяет область использования СХД, позволяет экономить средства на установке DAS и имеет много плюсов.

СХД ProWare Symbolo SN-2803H-PDC - IR-Link

Для стекирования и подключения к ProWare SN2803H-PDC внешних дисковых хранилищ, используется 1-канальный Ultra320 SCSI контроллер LSI Logic LSI20320-R. И хотя этот контроллер имеет интерфейс PCI-X 133, здесь он подключен по обычному PCI 2.1 порту, а значит не даст скорости больше 133 Мб/с. Но едва ли можно ожидать, что этой скорости не хватит для RAID массива - больше 110 Мб на внешний порт RAID-массив не выдаст.

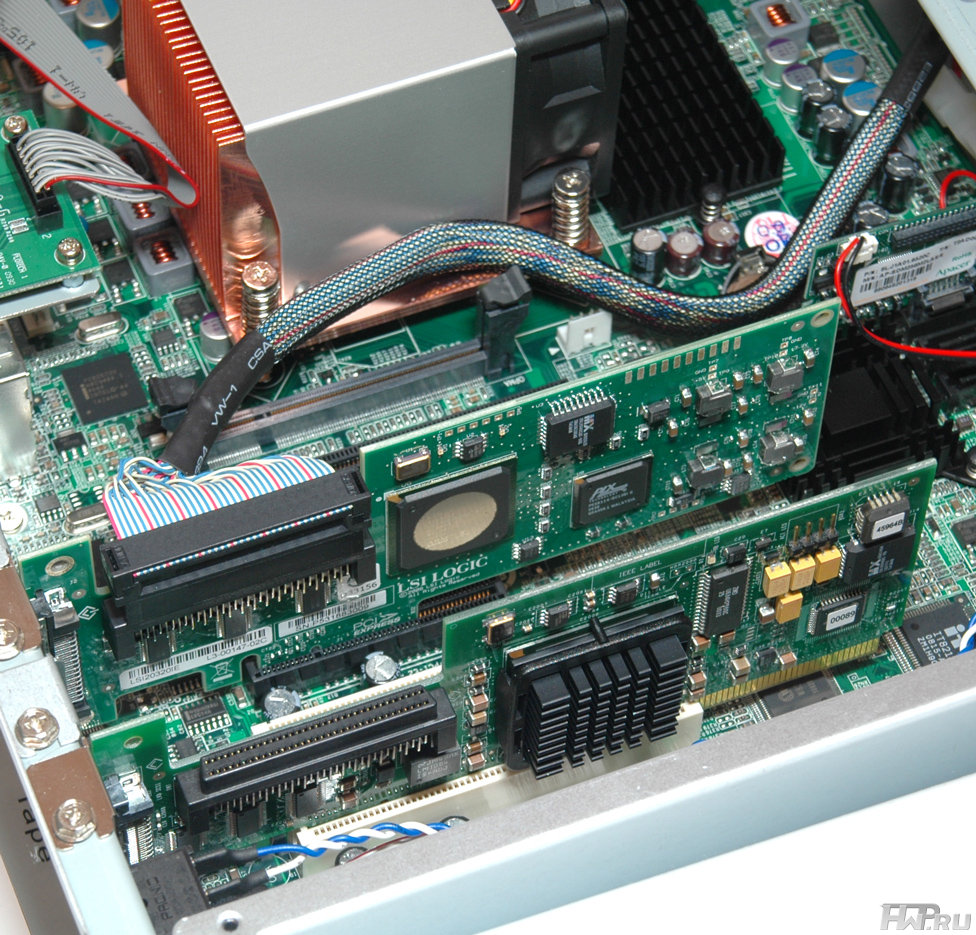

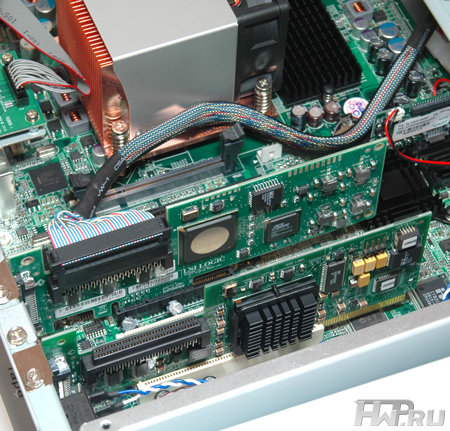

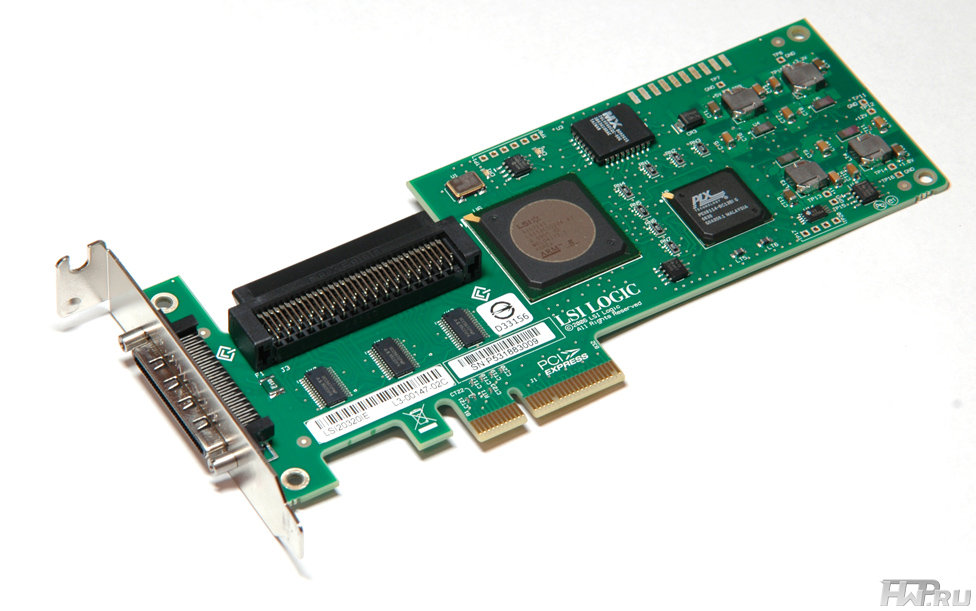

СХД ProWare Symbolo SN-2803H-PDC - SCSI контроллер

Сам сервер собран на однопроцессорной материнской плате Tyan, похожую на Toledo q35T S5520 на чипсете Intel Q35, только с поддержкой ECC памяти. Для загрузки встроенной операционной системы используется SATA SSD диск, 4 Гб памяти набраны модулями DIMM PC2-5300 ECC. При желании, заменить процессор не составит труда. Для расширения доступны один слот PCI Express 16x и один слот PCI 2.1 32-bit.

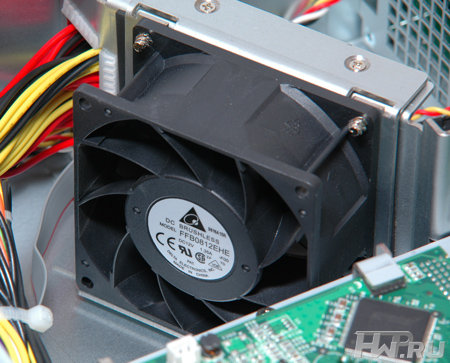

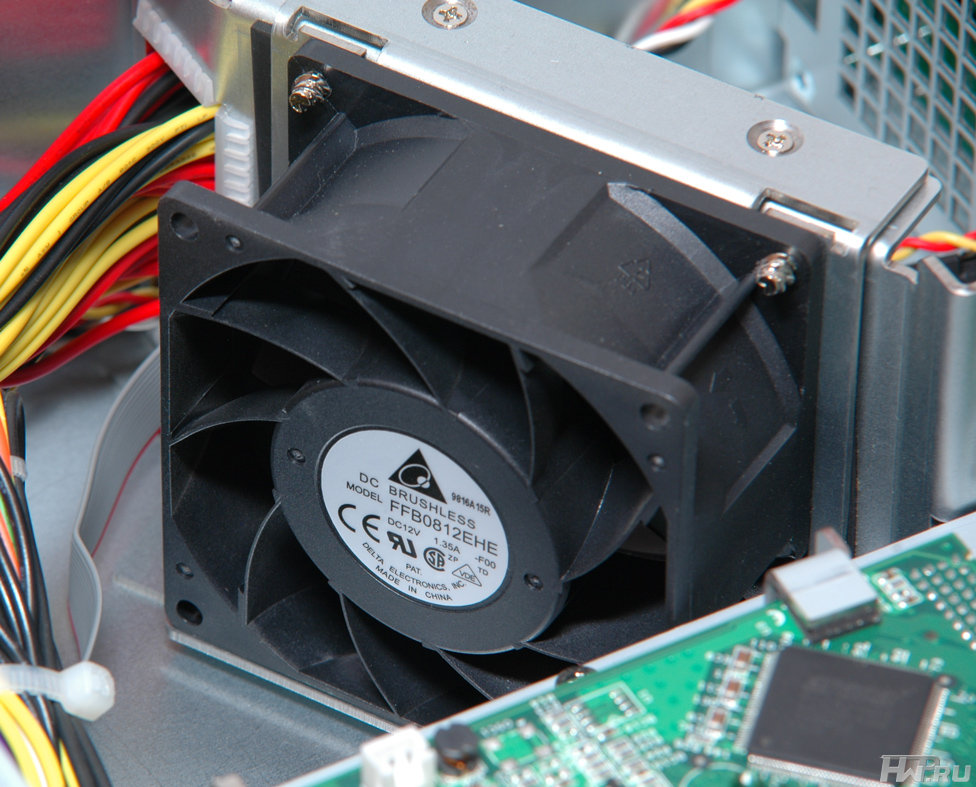

СХД ProWare Symbolo SN-2803H-PDC - вентилятор охлаждения

Для охлаждения электроники используются серверный CPU кулер и два системных вентилятора Delta Electronics размерами 80x80x38 мм мощностью по 10.8 Вт каждый, с максимальной производительностью 80.16 CFM при частоте вращения крыльчатки 5700 RPM и уровне шума 52.5 Дб. Вентиляторы постоянно работают на полную мощность, не используя «зелёных» технологий снижения энергопотребления. Они закреплены жестко, но при работе вибрации не вызывают. Замена вентиляторов должна производиться только при выключенном сервере. К слову, это несложный процесс.

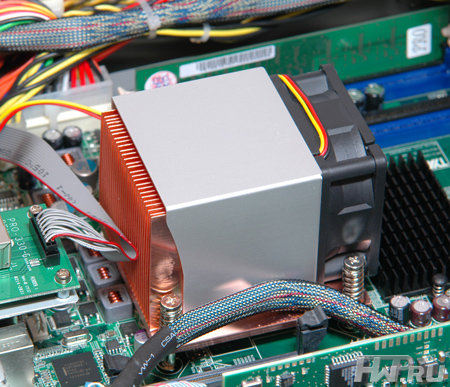

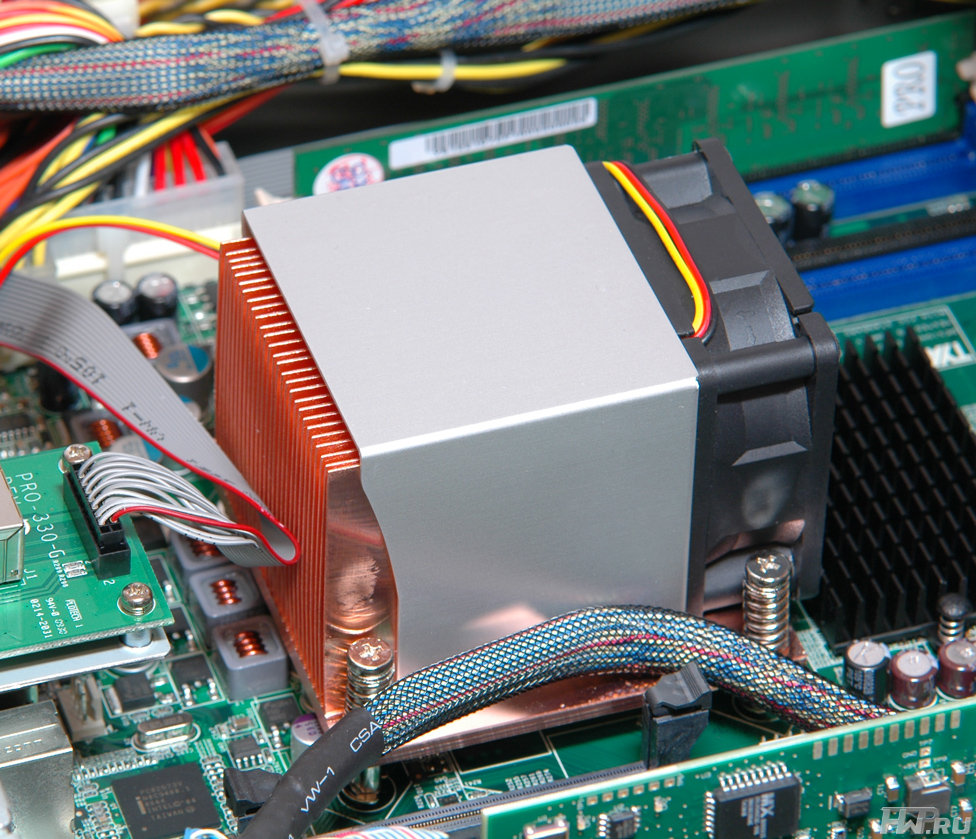

СХД ProWare Symbolo SN-2803H-PDC - кулер на процессоре

Конструкция ProWare SN2803H-PDC, как уже было сказано, очень сложная. Однако, при желании заказчик сможет самостоятельно произвести замену процессора, увеличить объем памяти на сервере и встроенном RAID контроллере, или добавить плату расширения. Но, даже такая простая процедура, как замена вентилятора, может затянуться из-за неудобно проложенных проводов питания.

Посмотрим, что представляет собой программная оболочка ProWare SN2803H-PDC. Здесь она логически разделена на две части: первая - web-интерфейс внутреннего RAID-контроллера, доступный при подключении через IR-link, и вторая - web-интерфейс либо командная строка встроенного Linux-а, написанный на Java.

Программные функции ProWare SN2803H-PDC

Интерфейс ProWare SN2803H-PDC может показаться самым простым из всех СХД в нашем тесте. Действительно, этот NAS не имеет поддержки торрент-качалки, сервер баз данных или чем там ещё могут похвастаться домашние и офисные NAS-ы. ProWare SN2803H-PDC создавалась для тех случаев, когда СХД используется для серьёзного отношения к данным. Тем не менее, имеется поддержка Rsync, SSH, Telnet, FTP, SNMP и веб-сервер Apache.

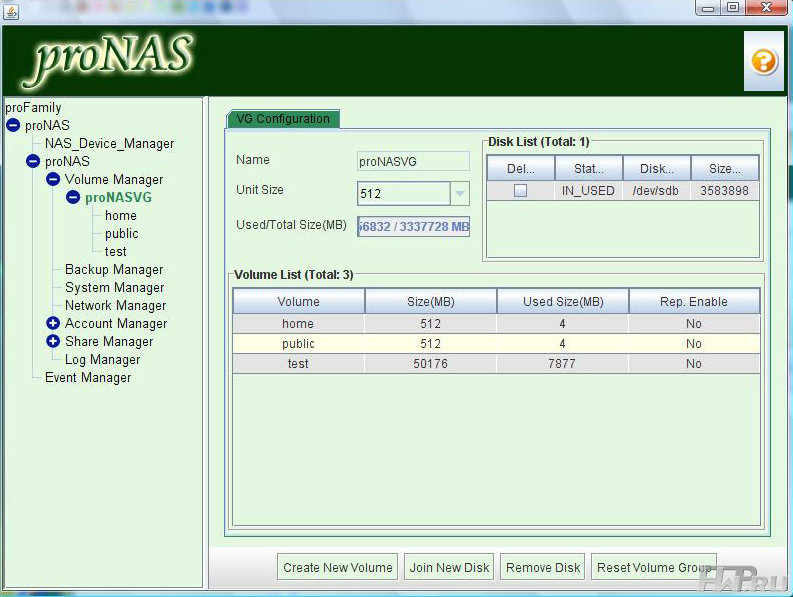

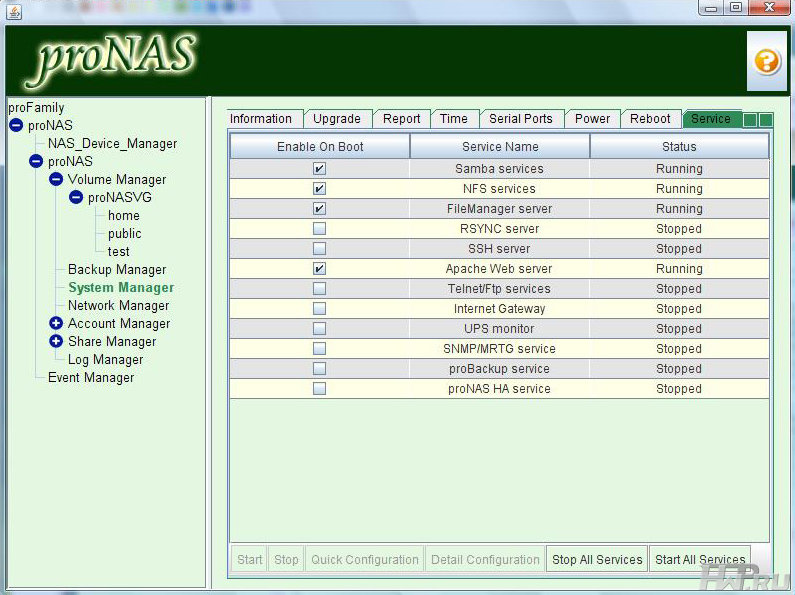

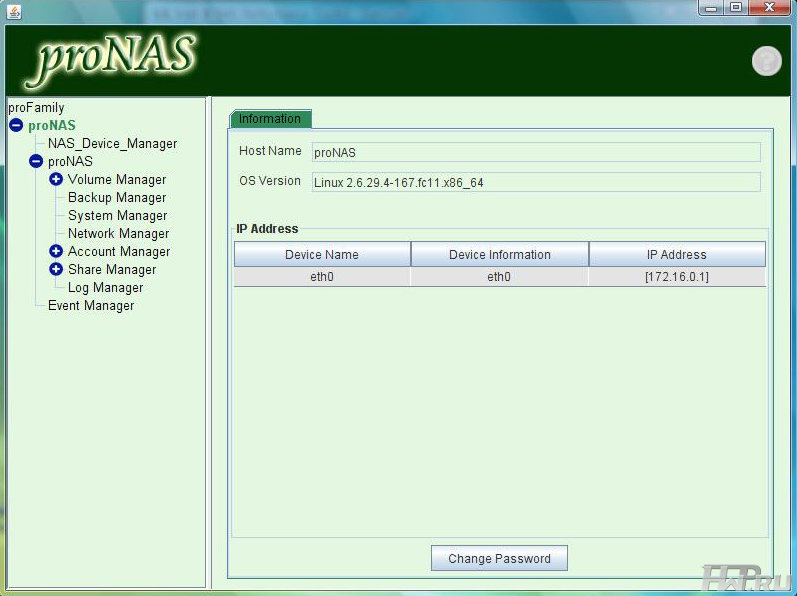

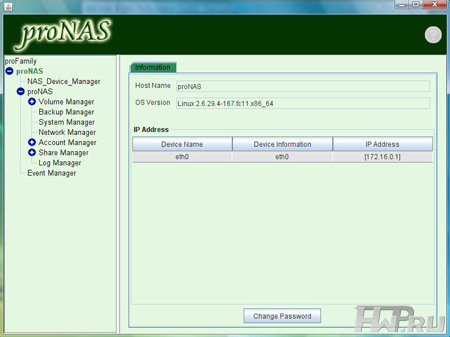

Интерфейс СХД Proware Sibmolo

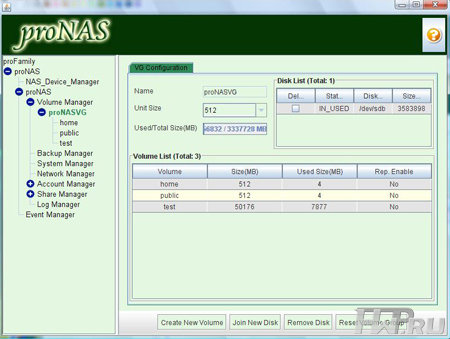

Интерфейс СХД Proware Simbolo

Интерфейс СХД Proware Sibmolo

Благодаря отдельному серверу для аппаратной настройки RAID и лунов, интерфейс Proware позволяет подключать несколько аналогичных СХД в один общий пул для управления ими. И вы можете из одного окна создавать новые тома, iSCSI разделы и видеть состояние всего пула этих СХД. Для создания iSCSI тома вам надо сначала создать обычный том, а потом в его свойствах поставить галочку iSCSI.

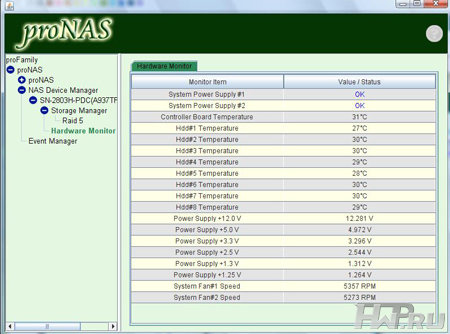

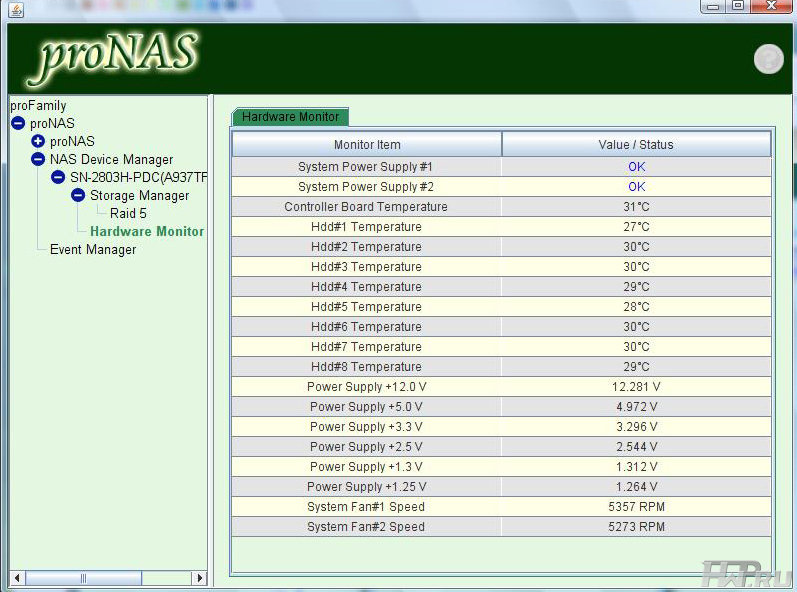

Интерфейс СХД Proware Sibmolo

Аппаратный мониторинг помимо температуры материнской платы и винчестеров, предоставляет данные о напряжениях по основным шинам и скорости системных вентиляторов. А если вы хотите посмотреть информацию по загрузке системы, из интерфейса выполняются Linux-овские команды top и ps. Основные настройки, конечно, можно произвести из JAVA-интерфейса, но всё же для более тонкой настройки приложений придётся воспользоваться командной строкой или консольным доступом.



ProWare EN-2800A-CMR

SOHO series - это сравнительно недорогая серия файловых серверов Proware, предоставляющая заказчику лишь самый необходимый функционал. Тем не менее, модель EN-2800A-CMR отличается тем, что она поддерживает жесткие диски с интерфейсами SATA-II и SAS. Она построена на процессоре Intel Pentium Dual Core с частотой 1.8 ГГц и поставляется с 1 Гб памяти в минимальной комплектации.

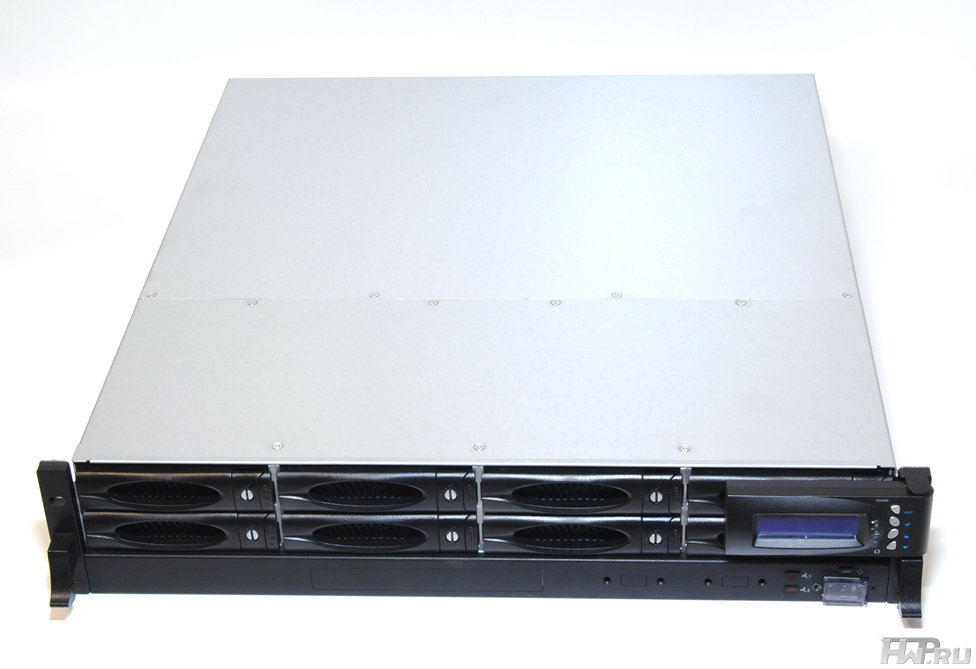

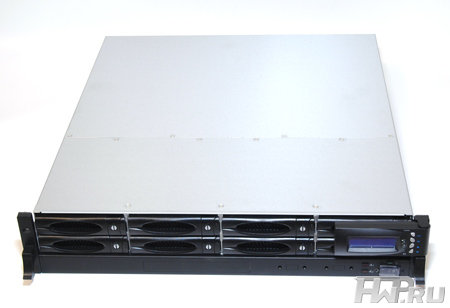

СХД ProWare Epica EN-2800A-CM-R

Как и предыдущий файловый сервер, ProWare EN-2800A-CMR поставляется в минимальной комплектации - никаких аксессуаров кроме креплений в стойку, кабелей питания и сетевого интерфейса вы не найдёте. Программного обеспечения в комплекте так же нет.

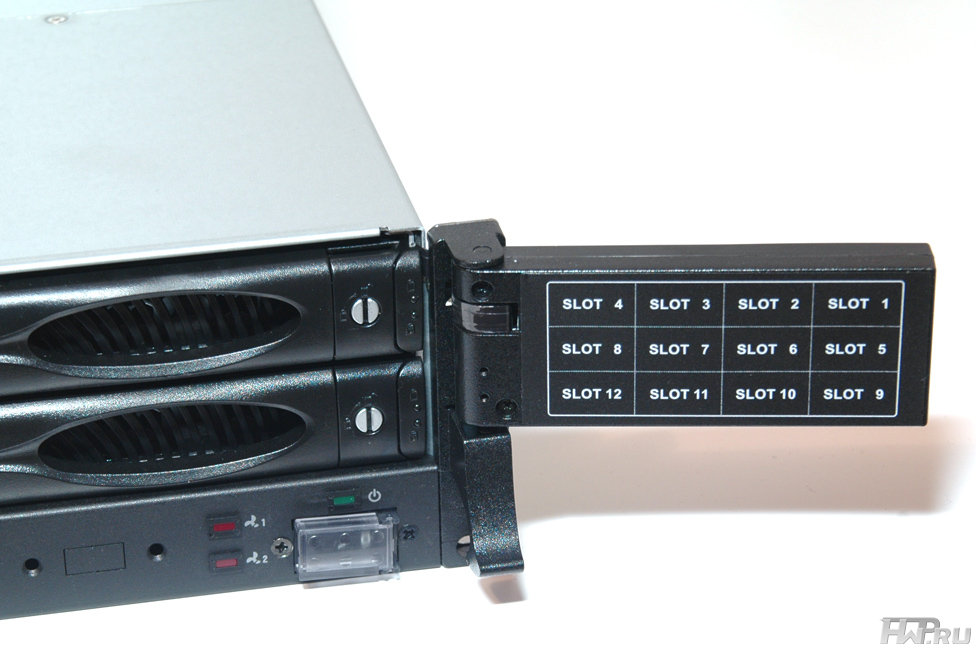

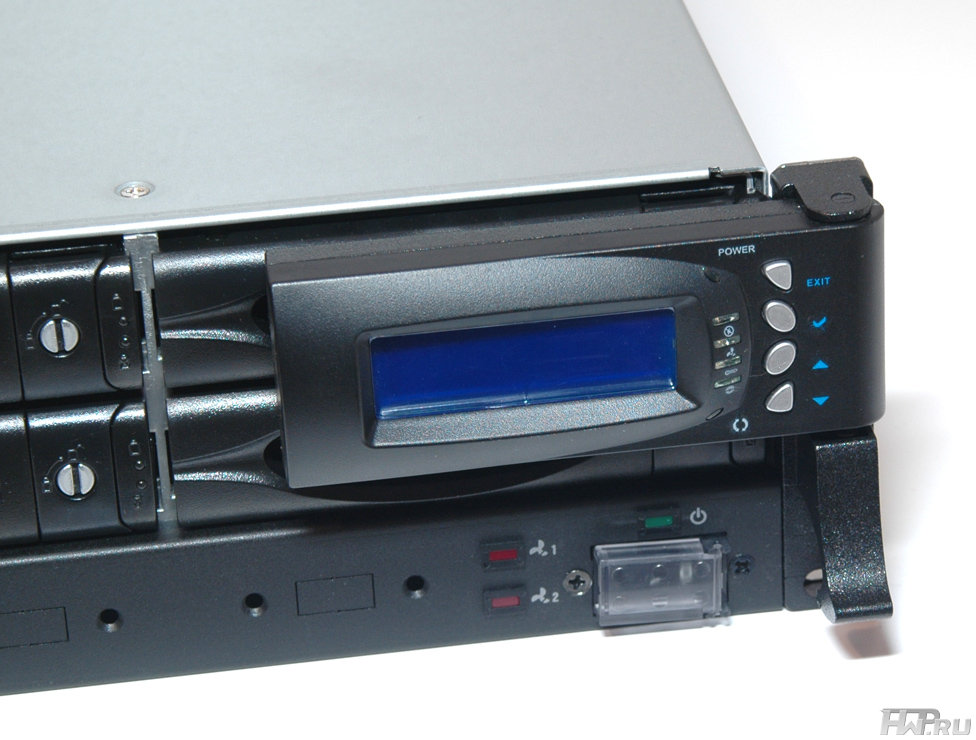

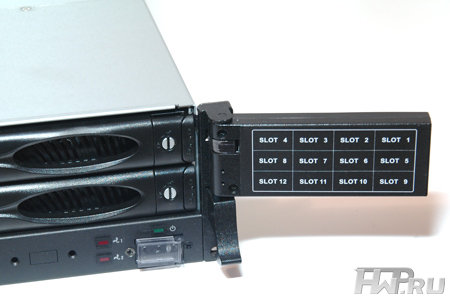

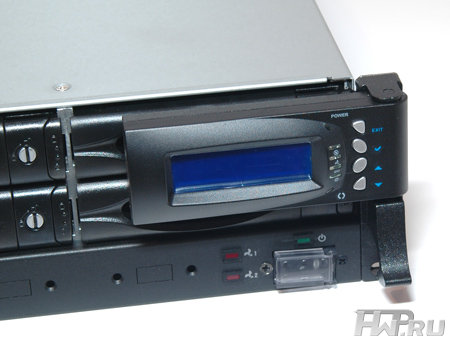

СХД ProWare Epica EN-2800A-CM-R - поворотный экран

СХД Proware EN-2800A-CMR в корпусе высотой 2U выпускается только в 8-дисковом варианте. Хотя, корпус так же мог бы уместить и 12 винчестеров. Корпус ProWare EN-2800A-CMR имеет небольшую глубину - всего 500 мм, при этом он имеет так же внешний поворотный LCD экран, чуть меньшего размера, 2-строчный с постоянной подсветкой. Удобно, что на обратной стороне LCD экрана указано расположение HDD, как ни странно, пронумерованных справа налево. Основные настройки сервера можно произвести и с LCD экрана.

СХД ProWare Epica EN-2800A-CM-R - поворотный экран

На корпусе Proware EN-2800A-CMR под дисками остались пустовать места для оптического привода, а так же интерфейсных портов. Правда, теперь на лицевой панели размещается выключатель, закрытый защитной крышкой и два индикатора работы вентиляторов, которые в нормальном состоянии горят красным светом.

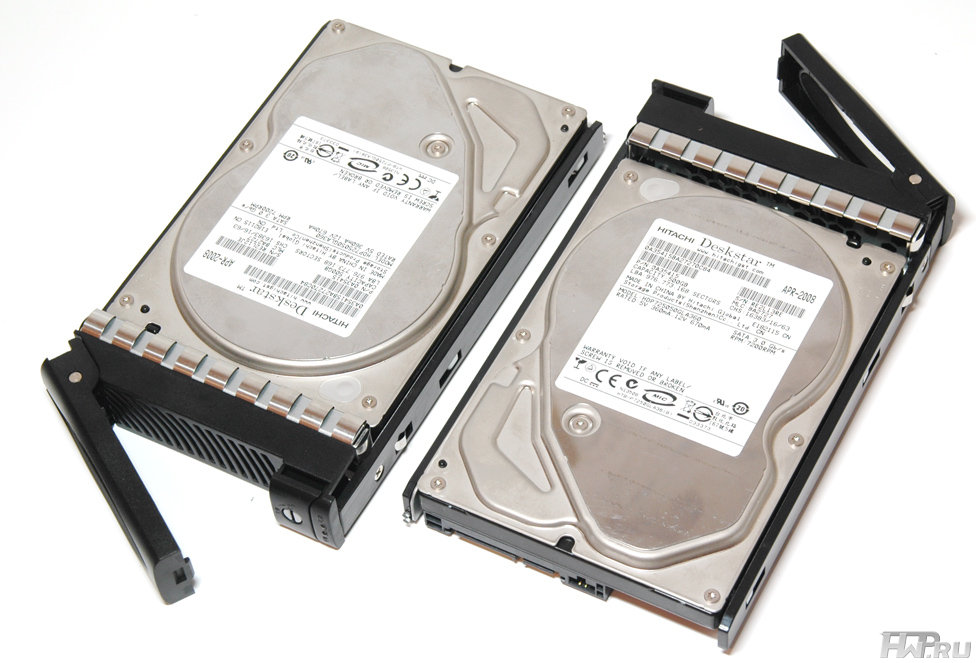

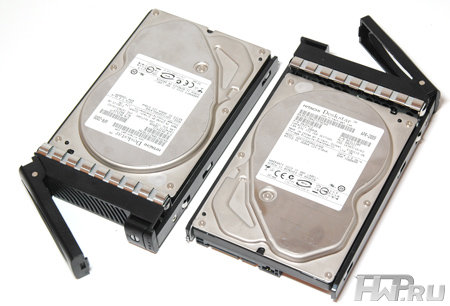

СХД ProWare Epica EN-2800A-CM-R - лотки для винчестеров

Лотки для жестких дисков имеют стальную раму, согнутую из тонкого листа, защелки - пластиковые. Каждый из них имеет замочек со шлицом, как у винтика под отвертку «лопатку». От непроизвольного нажатия на кнопку защелки поможет, но не более того.

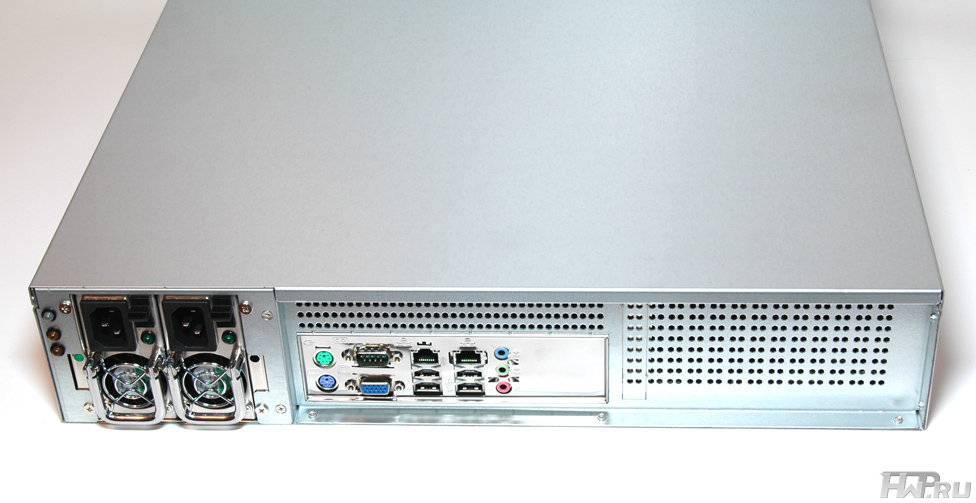

СХД ProWare Epica EN-2800A-CM-R - вид сзади

Посмотрим на NAS с обратной стороны. В общем-то, особо здесь говорить не о чем - отказоустойчивая система питания из двух БП.

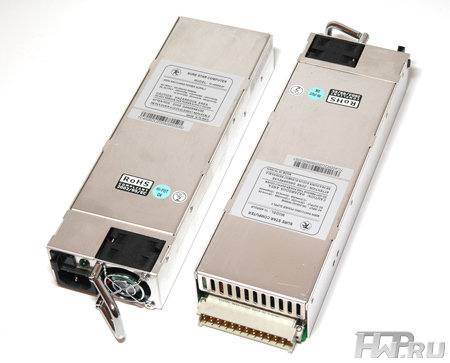

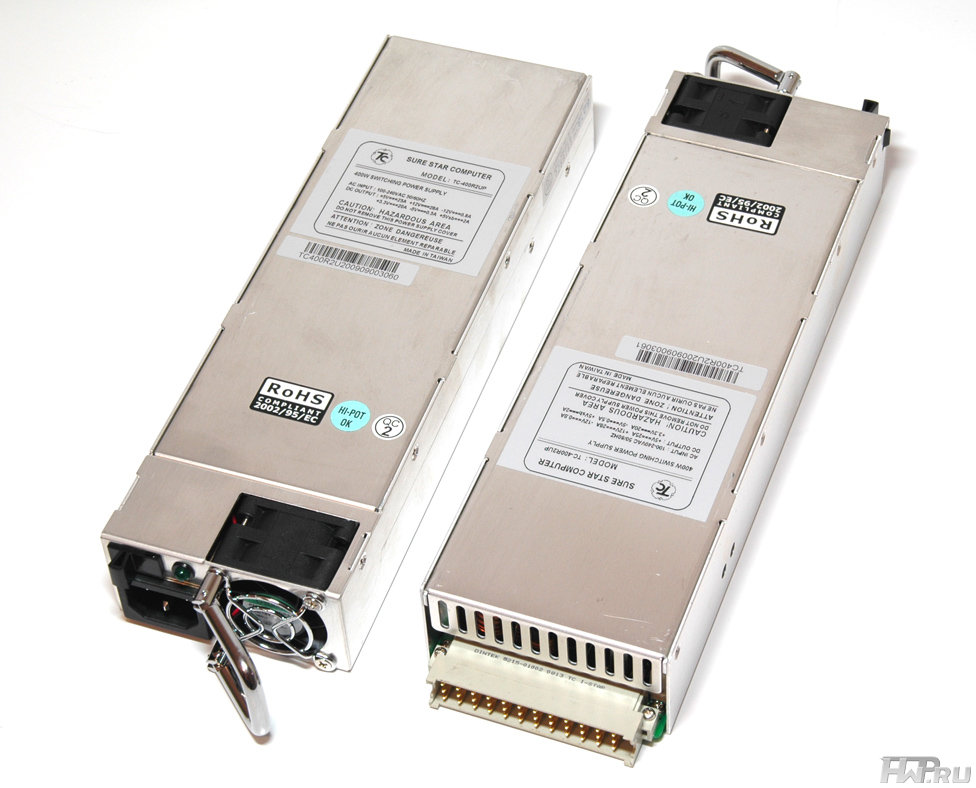

СХД ProWare Epica EN-2800A-CM-R - блоки питания

Блоки питания имеют мощность по 400 Вт каждый, они произведены тайваньской компанией Sure Star Computer.



Стандартная панелька материнской платы со следующей конфигурацией портов:

  • 2xRJ45 Gigabit Ethernet
  • 4xUSB 2.0
  • 2xPS/2
  • VGA
  • RS232
  • 3x3.5mm Audio

Портов Ultra320 SCSI на файловом сервере нет, и поэтому возможности подключения внешнего хранилища, скажем, через E-SATA не хватает. Давайте посмотрим, есть ли возможность установить в сервер дополнительный контроллер?

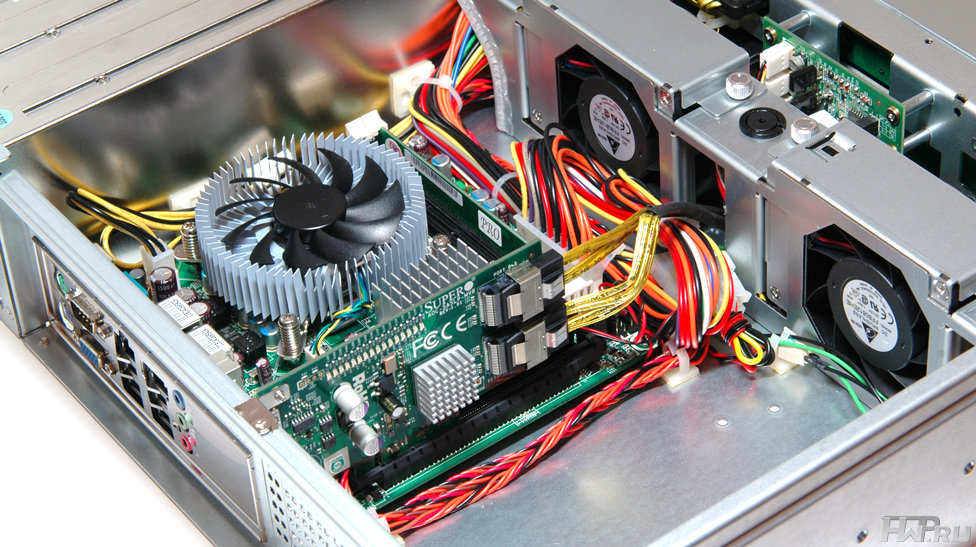

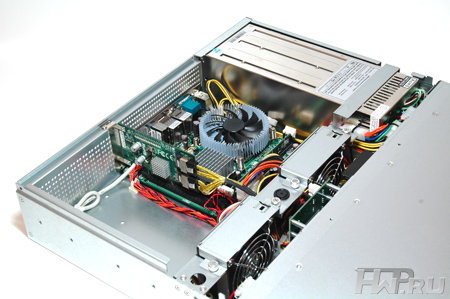

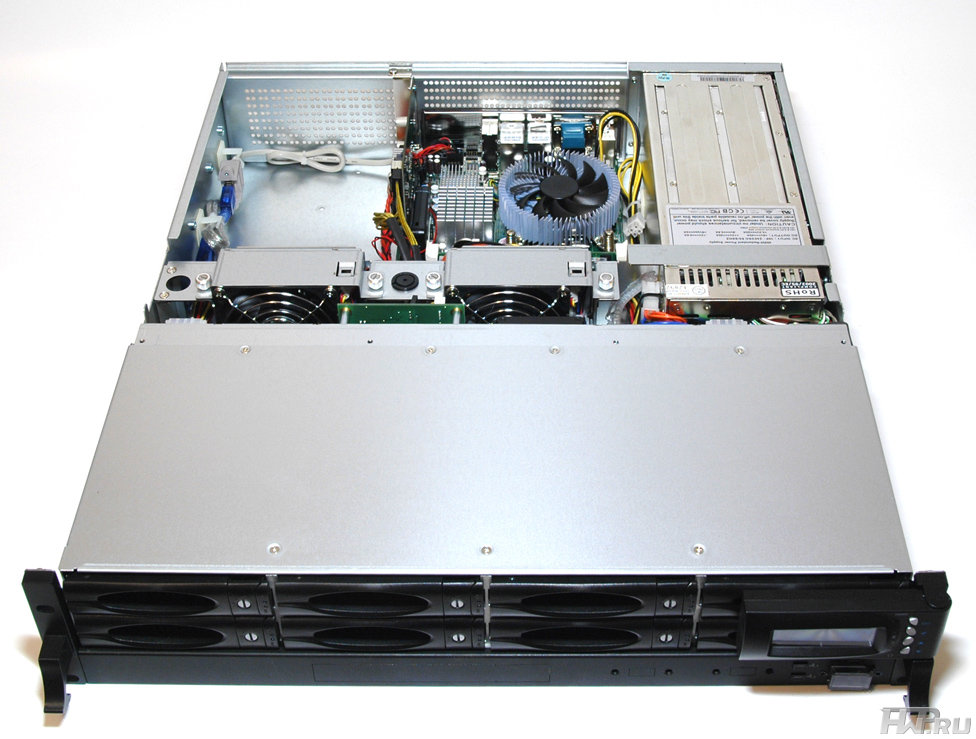

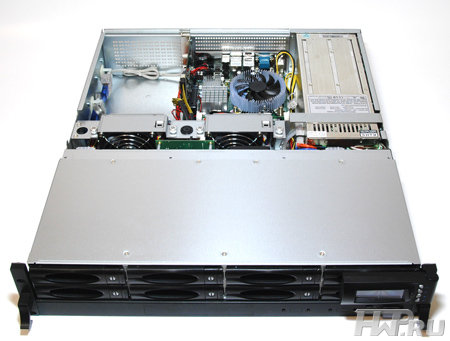

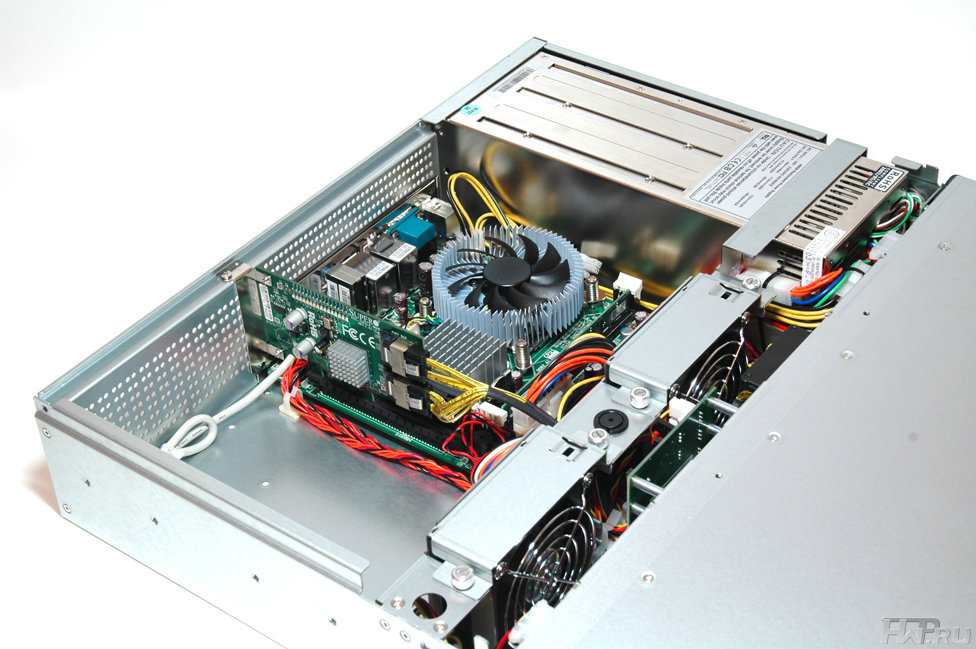

СХД ProWare Epica EN-2800A-CM-R - внутреннее пространство



СХД ProWare Epica EN-2800A-CM-R - внутреннее пространство

Конструкция сервера EN-2800A-CMR сильно отличается от рассмотренного выше SN2803H-PDC. В сервере установлена системная плата формата Mini-ITX (!) с одним слотом PCI Express 16x, занятым хост-контроллером SuperMicro AOC-SASLP-MV8 с поддержкой SAS/SATA. Этот контроллер имеет интерфейс PCI Express 4x и поддерживает винчестеры со скоростью интерфейса до 3 Гбит/с.

СХД ProWare Epica EN-2800A-CM-R - внутреннее пространство

Память набрана одним модулем DIMM, второй слот пустует, так что расширить её объём не составит труда. А вот низкопрофильный кулер, в котором практически нет возможности поменять вентилятор (вы такой просто не найдете в продаже) - это скорее недостаток. Правда, для процессора Pentium Dual Core хватит и простого радиатора, так что при поломке вентилятора он едва ли перегреется. Тем более, что вся система активно продувается двумя вентиляторами 80x80x38 мм от Delta Electronics, такими же, как у ProWare SN2803H-PDC.

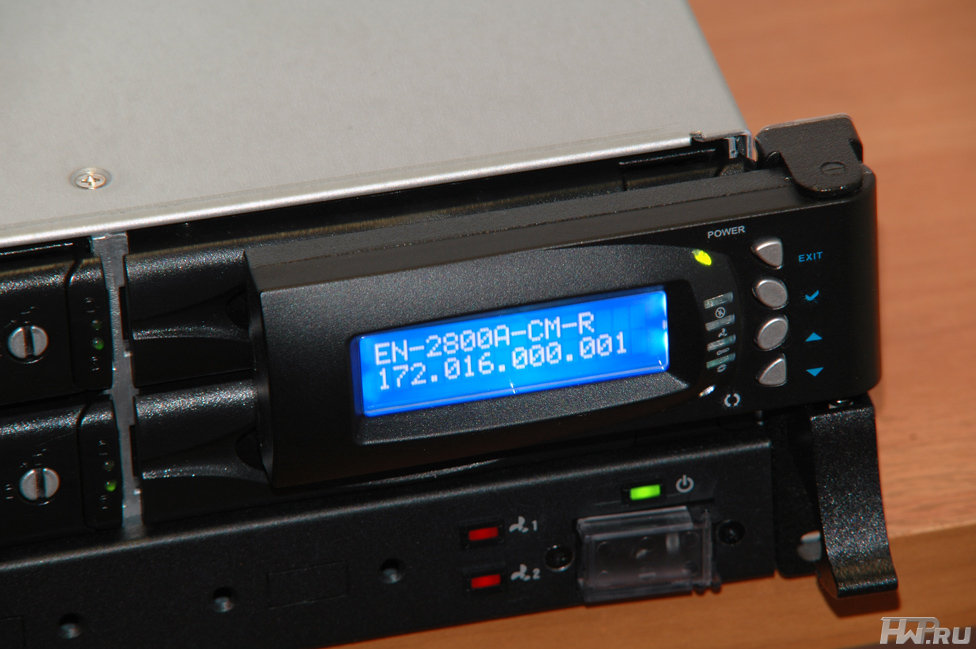

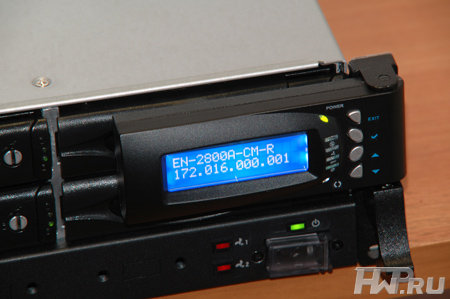

СХД ProWare Epica EN-2800A-CM-R - экран

Интересно, что LCD экран, имеющий RS232 интерфейс, подключен через переходник USB-RS232, а операционная система установлена на SSD, подключенный к IDE разъему. Как видно, возможности по установке дополнительных плат контроллеров не предусмотрено.

Но пришло время подключить NAS и посмотреть на его программные возможности.

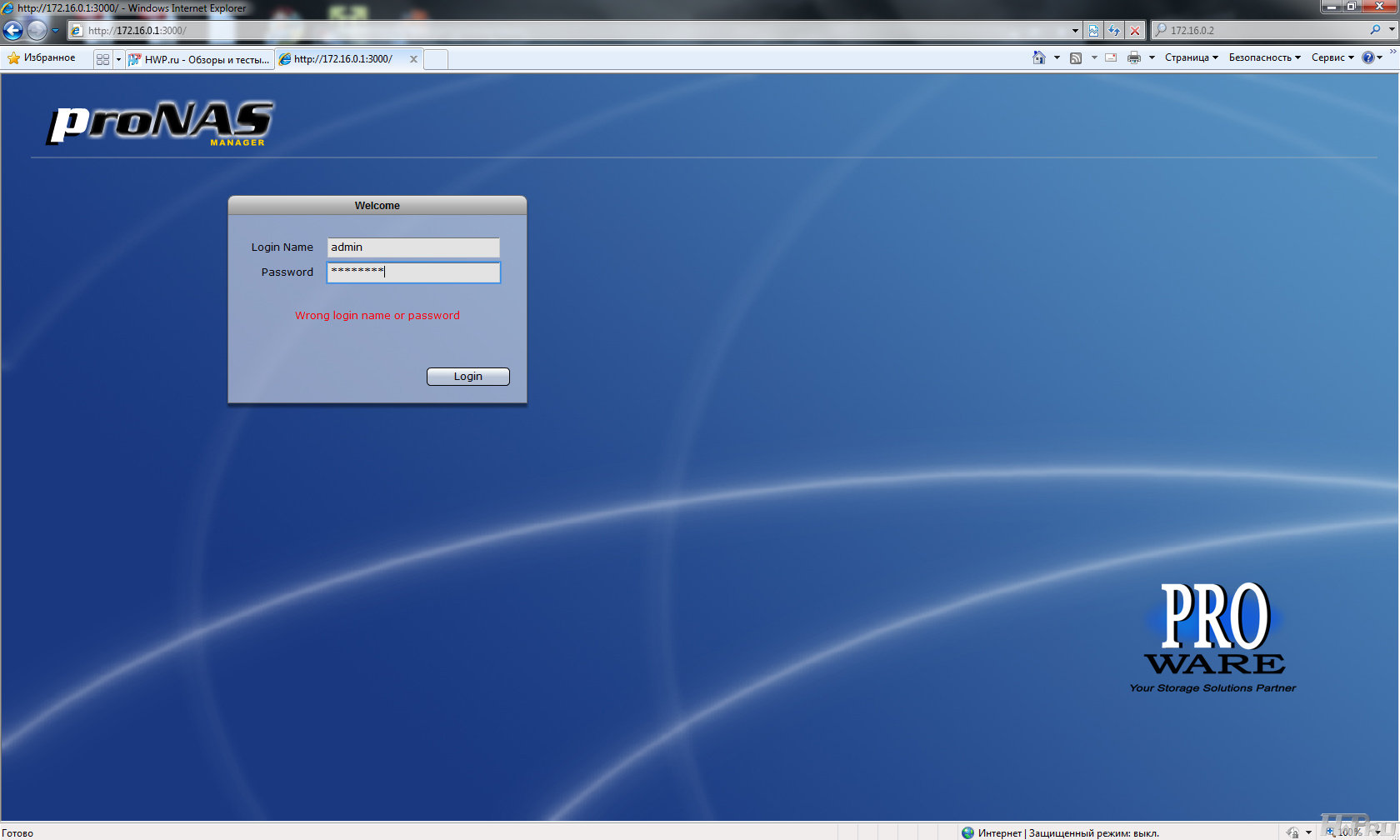

Web-интерфейс ProWare EN-2800A-CMR

ProWare EN-2800A-CMR может управляться как с LCD экрана (только базовые настройки), так и через web-интерфейс. Последний реализован на Flash, и удивляешься, почему ProWare так не любит обычный HTML :). Интерфейс красивый, но немного мудреный.

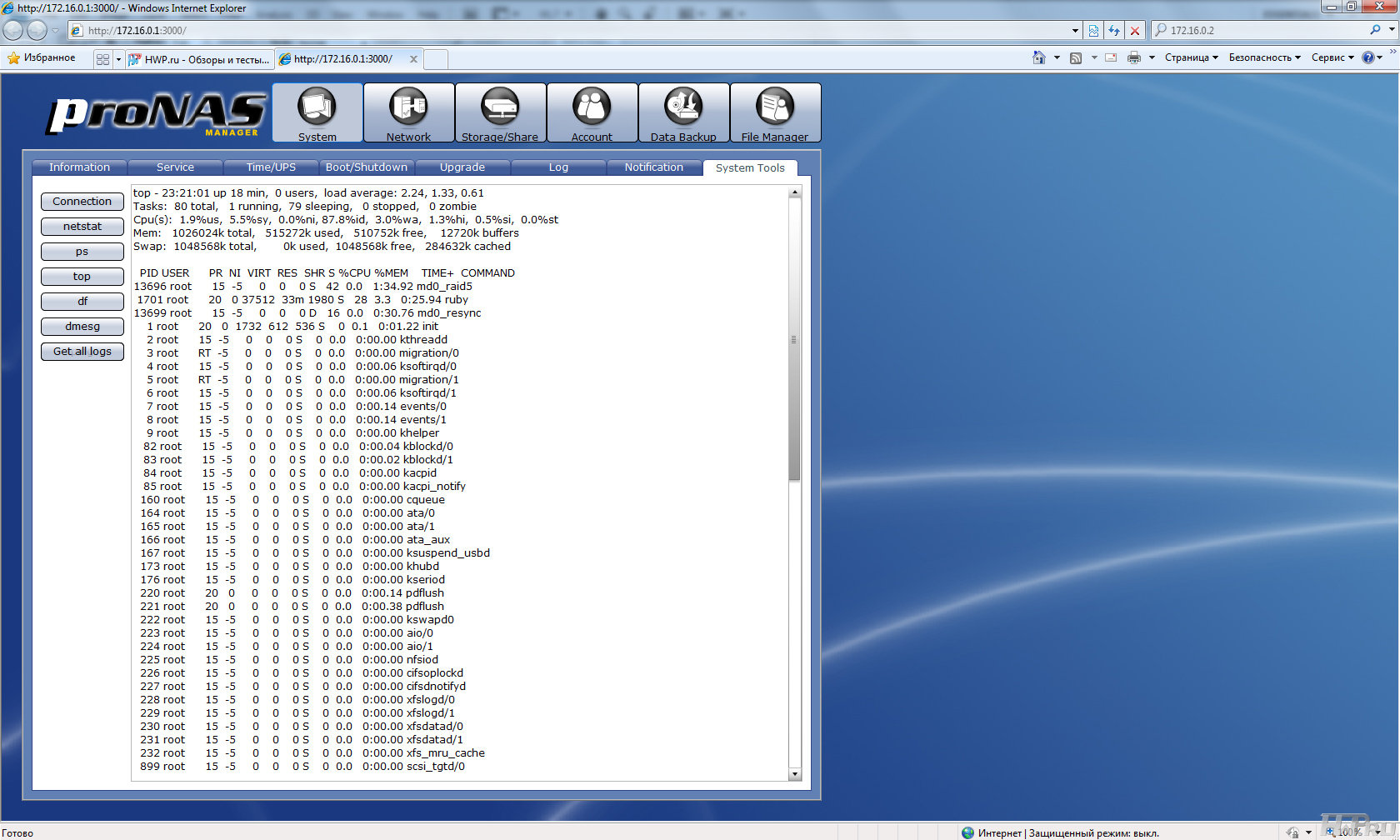

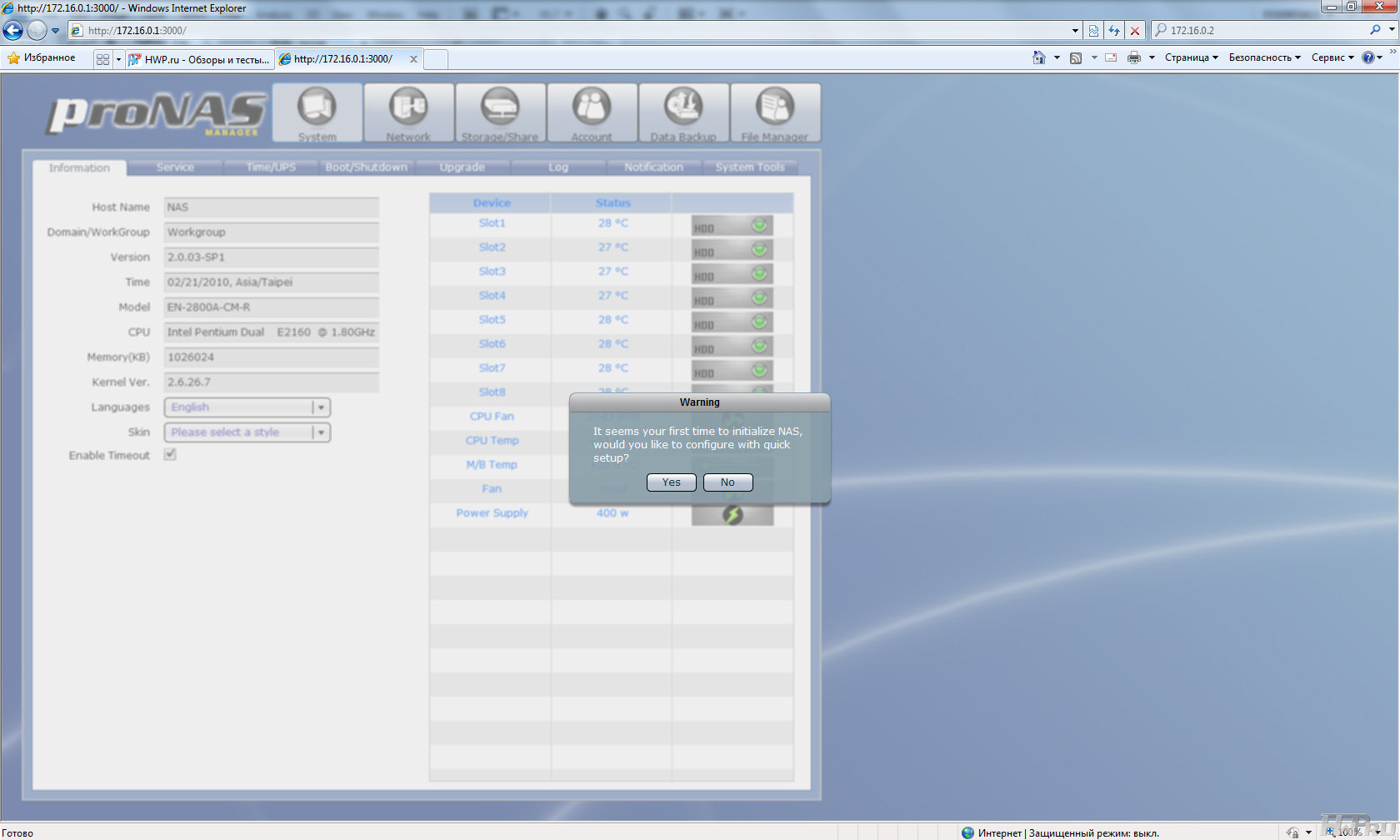

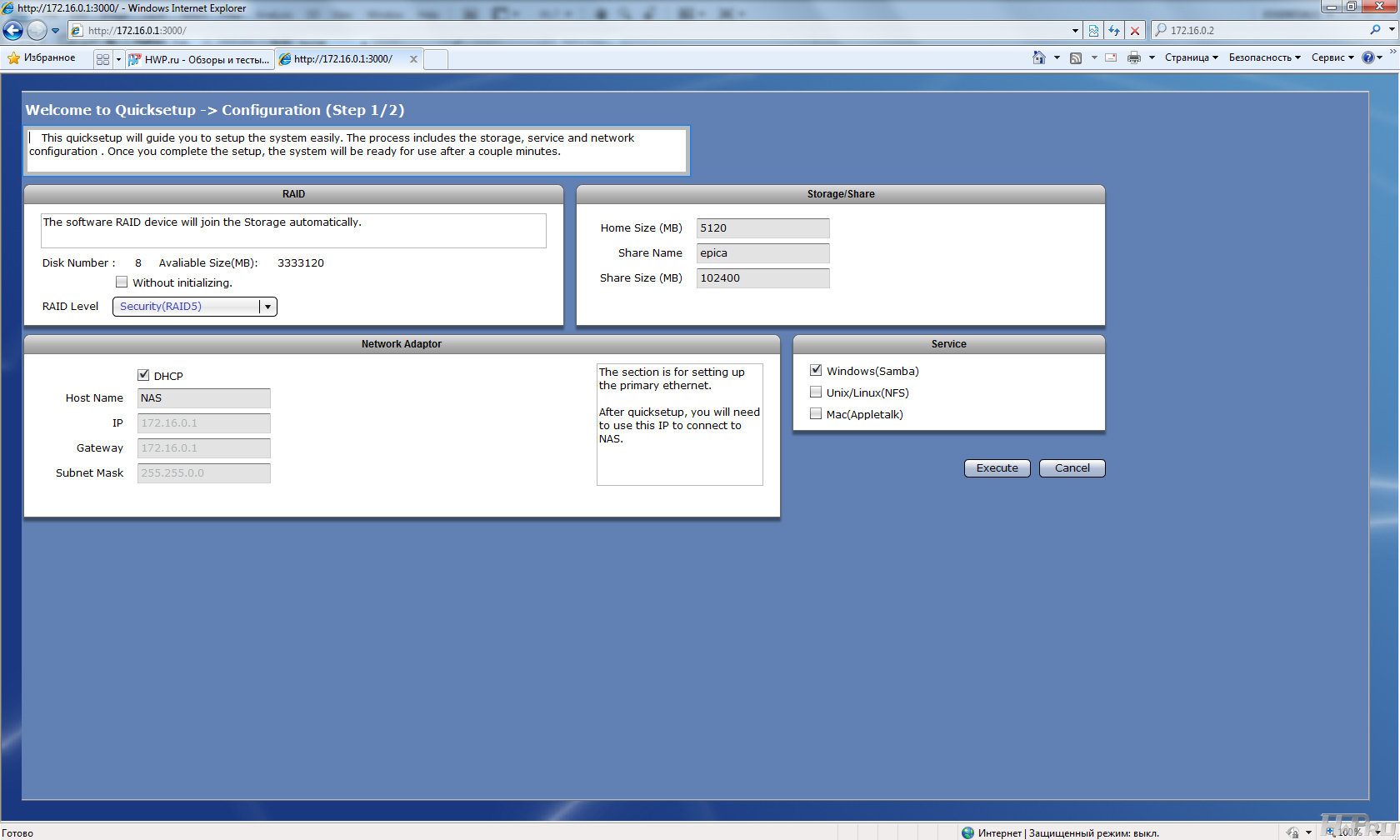

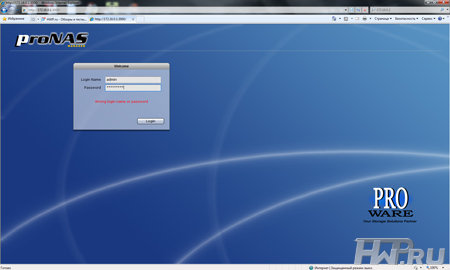

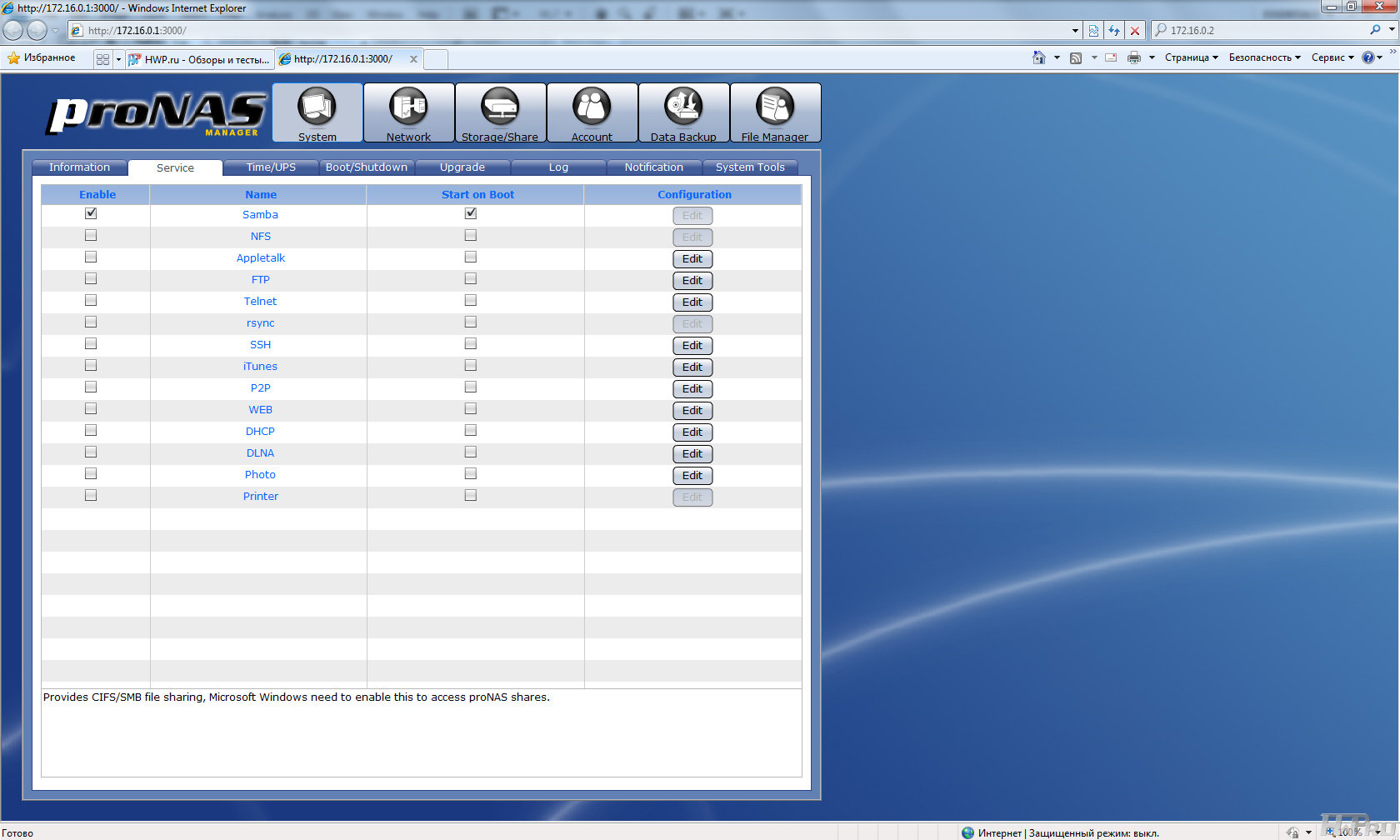

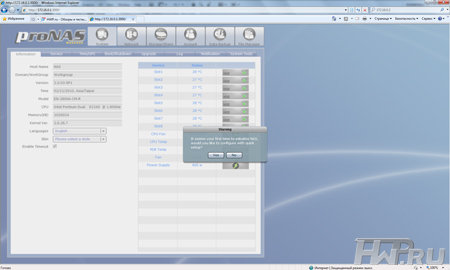

СХД ProWare Epica EN-2800A-CM-R - софт

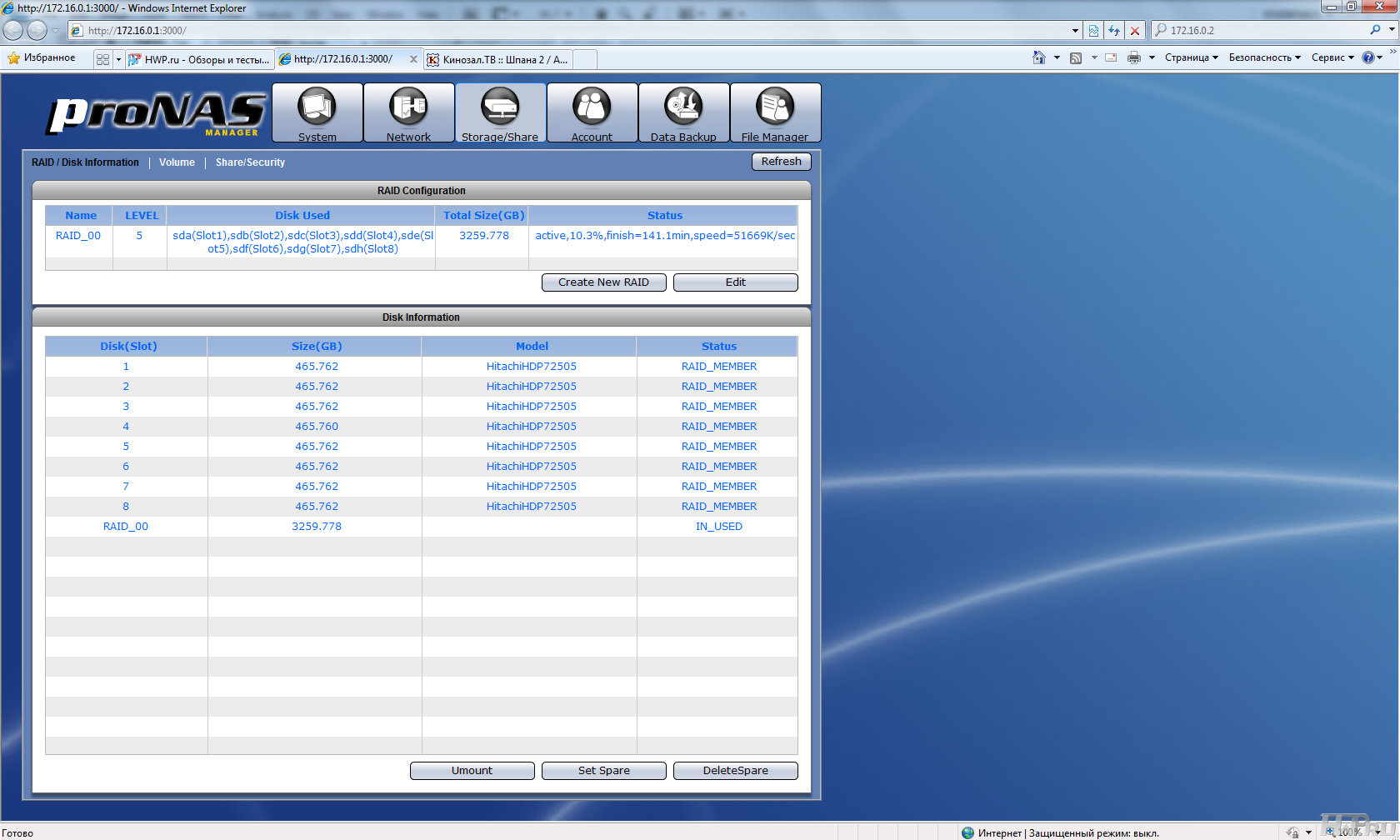

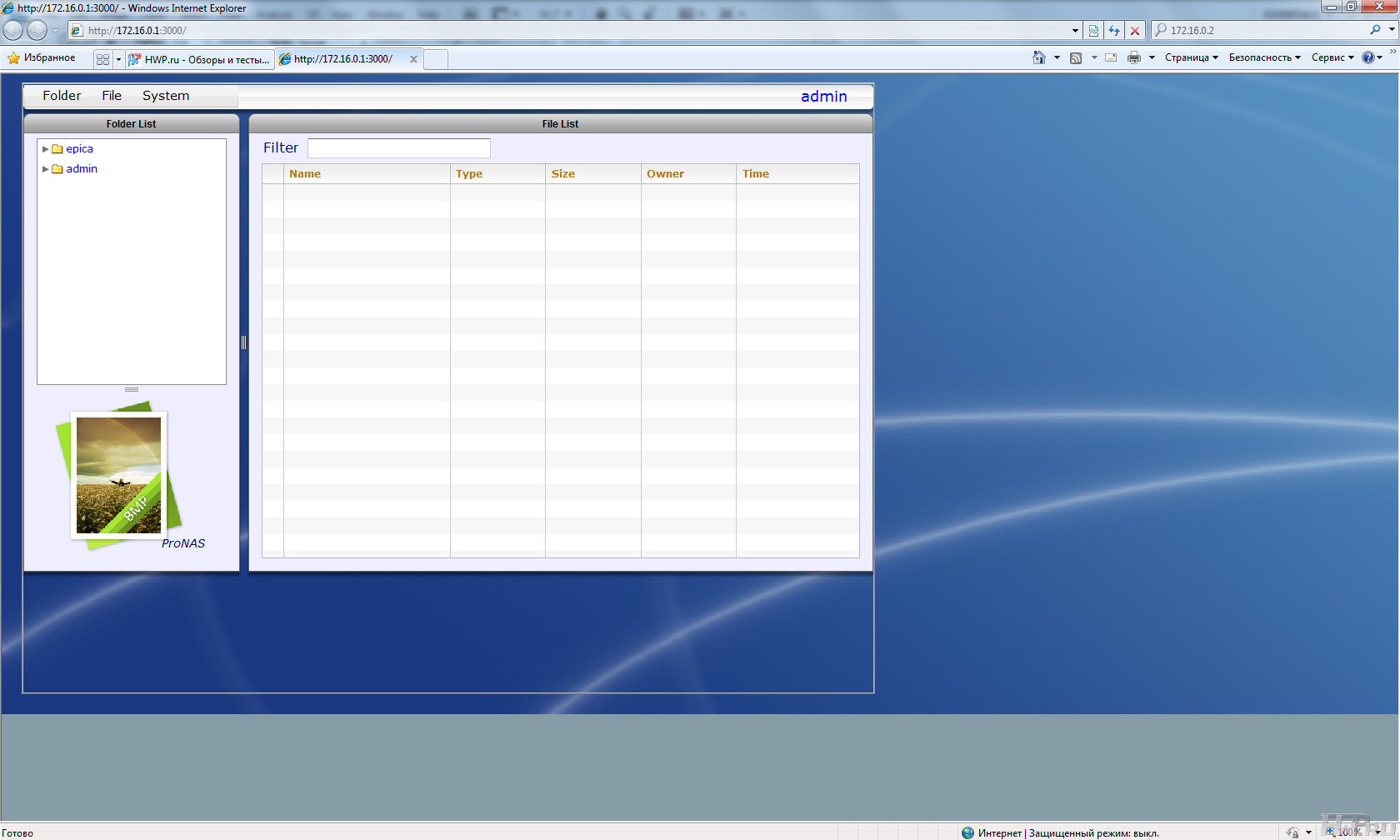

Основные настройки RAID массивов, сети, томов, папок и аккаунтов пользователей. Как мы сказали ранее, в EN-2800-CMR предусмотрены только основные функции NAS-а, тем не менее, их достаточно. NAS может выступать в качестве DHCP сервера, распределять доступ к ресурсам по пользователям и группам, выделять iSCSI тома, правда, без поддержки Thin Provision.

СХД ProWare Epica EN-2800A-CM-R - софт

Этот NAS имеет даже станцию закачки Torrent-ов. Для резервного копирования содержимого сервера доступны методы tar и rsync. Поддерживается и импорт аккаунтов с Windows AD сервиса.

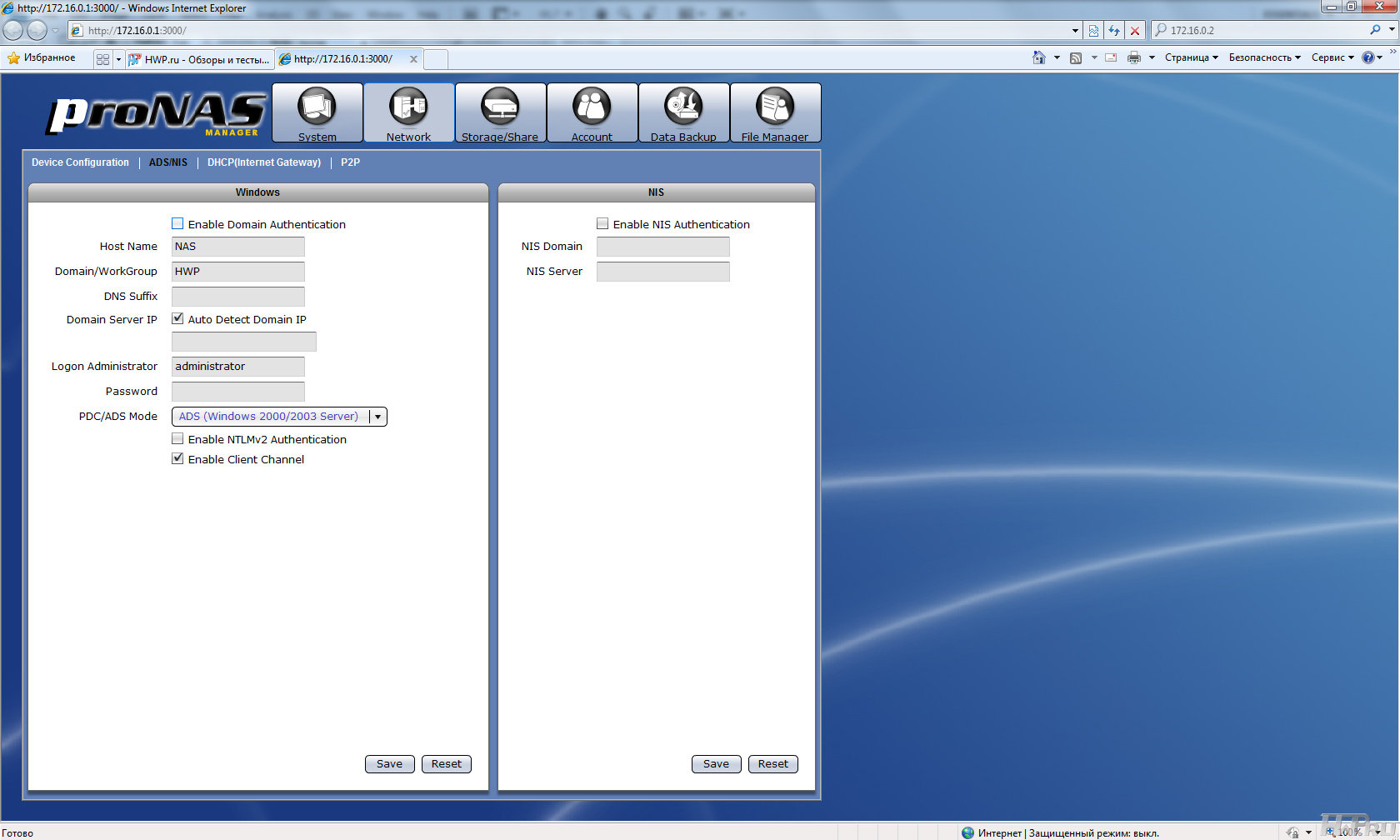

СХД ProWare Epica EN-2800A-CM-R - софт СХД ProWare Epica EN-2800A-CM-R - софт СХД ProWare Epica EN-2800A-CM-R - софт

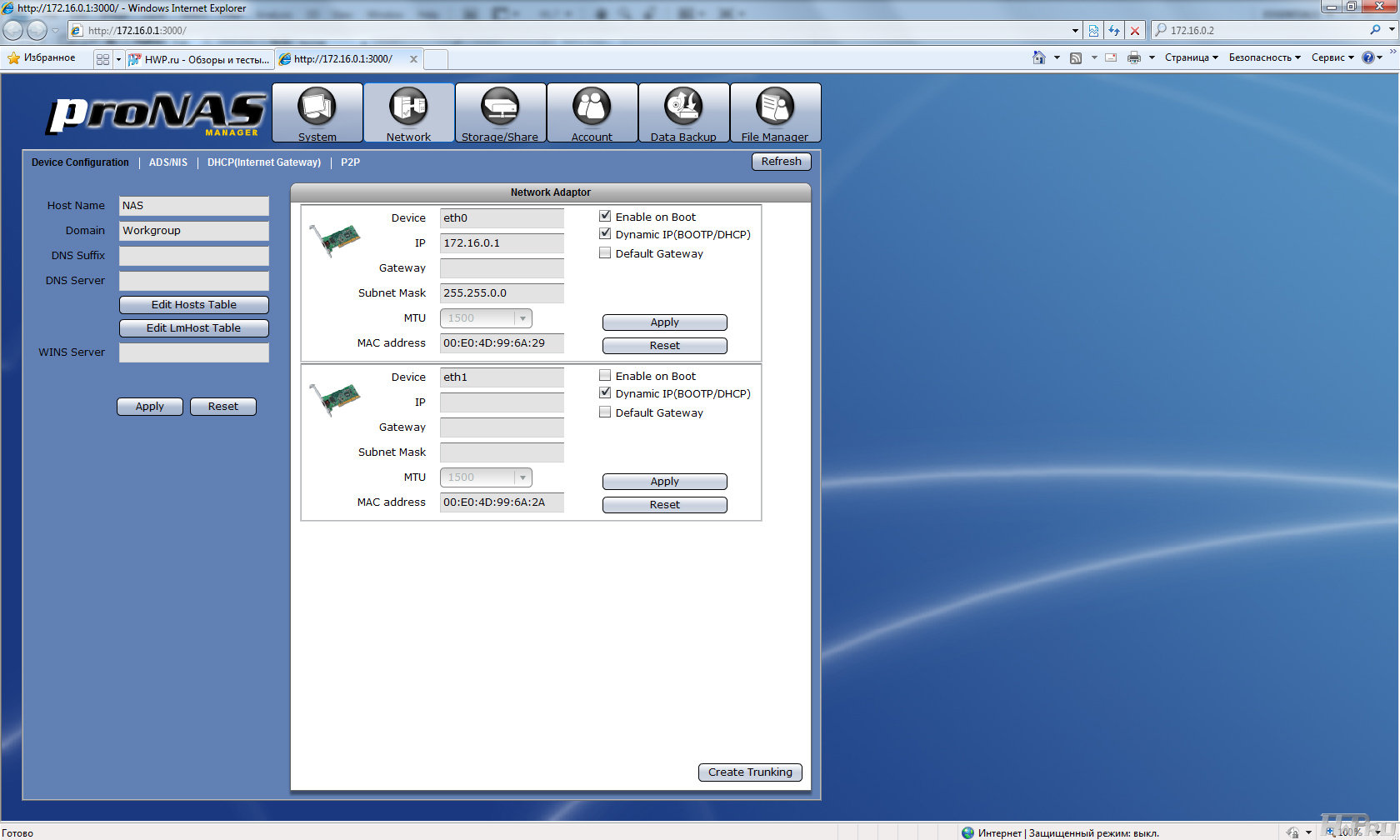

ProWare EN-2800A-CMR позволяет вносить записи в таблицы Hosts, что нехарактерно для NAS-ов. Кроме того, из web-интерфейса можно запускать команды Connection, netstat, ps, top и другие.

СХД ProWare Epica EN-2800A-CM-R - софт СХД ProWare Epica EN-2800A-CM-R - софт СХД ProWare Epica EN-2800A-CM-R - софт

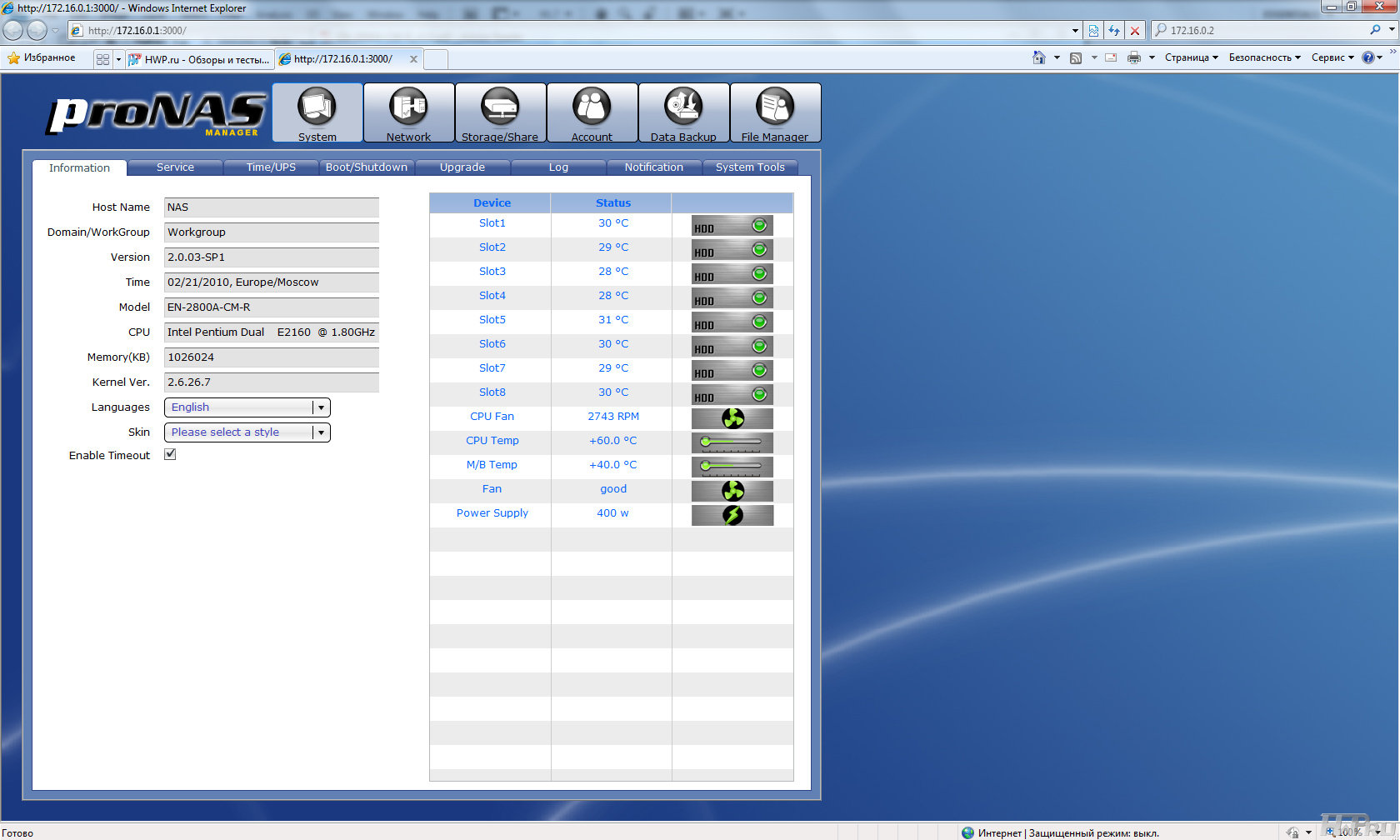

СХД ProWare Epica EN-2800A-CM-R - софт СХД ProWare Epica EN-2800A-CM-R - софт СХД ProWare Epica EN-2800A-CM-R - софт

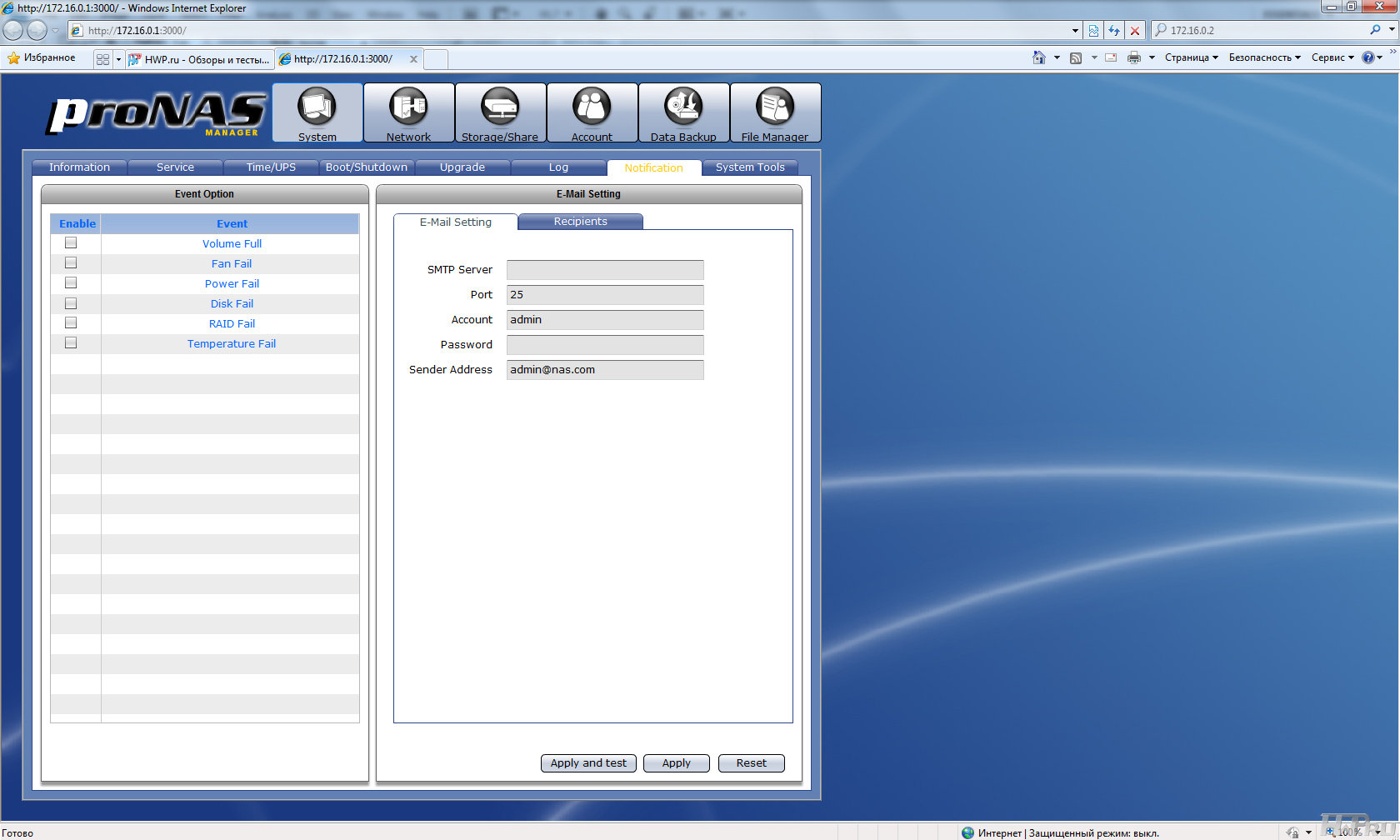

Для оповещение о проблемах (поломка вентилятора, диска, блока питания, диска и перегревах) доступна только функция E-Mail, поддержки SNMP нет, что странно для такого устройства такого уровня.



Thecus N8800

Компания Thecus вышла на российский рынок относительно недавно, и сразу прочно завила о себе, представив весь спектр как файловых серверов для дома, так и систем хранения данных для малого бизнеса. Что интересно, Thecus была одной из первых, кто представил NAS с поддержкой интерфейса SAS, а так же кто использует уникальные функции, в частности, монтирование ISO в качестве папки. Что же конкретно до модели N8800, то это cost-effective решение с возможностью расширения функционала, стекирования и масштабирования. На момент подготовки статьи, производитель расширил серию N8800 до четырёх устройств (N8800, N8800+, N8800 Pro, N8800SAS). Различия между моделями сведены в таблицу:

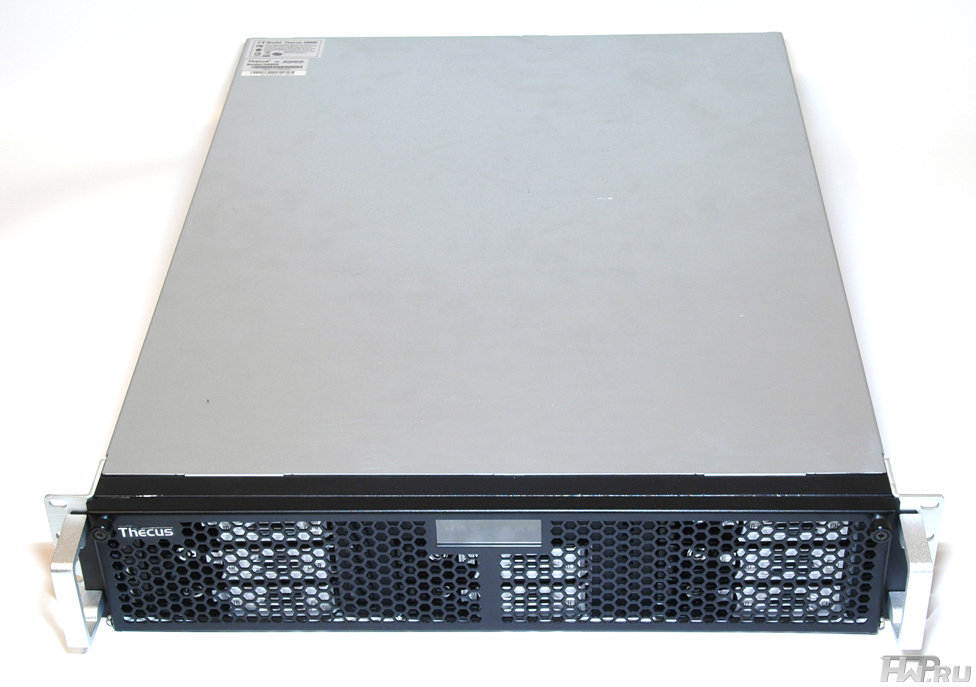

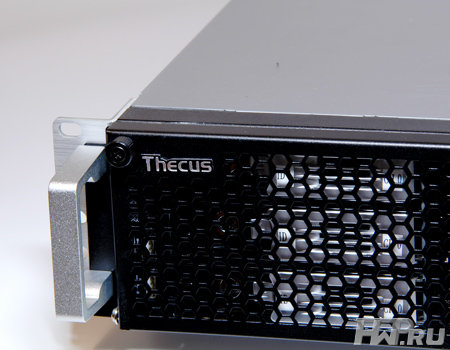

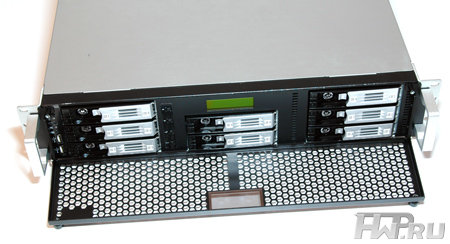

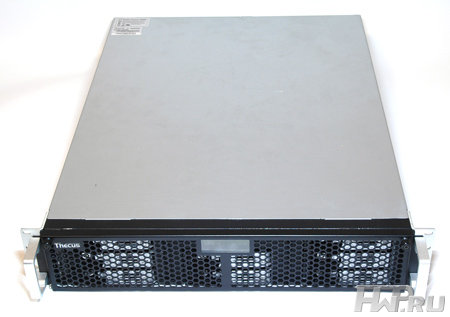

СХД Thecus N8800 - вид спереди

N8800N8800+N8800 ProN8800 SAS
CPUCeleron-M 1.86 GHzCeleron-M 1.86 GHzCore2 Duo 1.66 GHzCore2 Duo 1.66 GHz
RAM2Gb2Gb4Gb4Gb
Dual DOMнетДаДаДа
HDDSATASATASATASATA/SAS
Кол-во iSCSI клиентовдо 15до 15до 25до 25
10 Gb LANНетОпцияОпцияНет

Как и полагается, этот NAS поставляется в комплекте с кабелями питания, набором для крепления в стойку, сетевыми кабелями и программным обеспечением для резервного копирования.

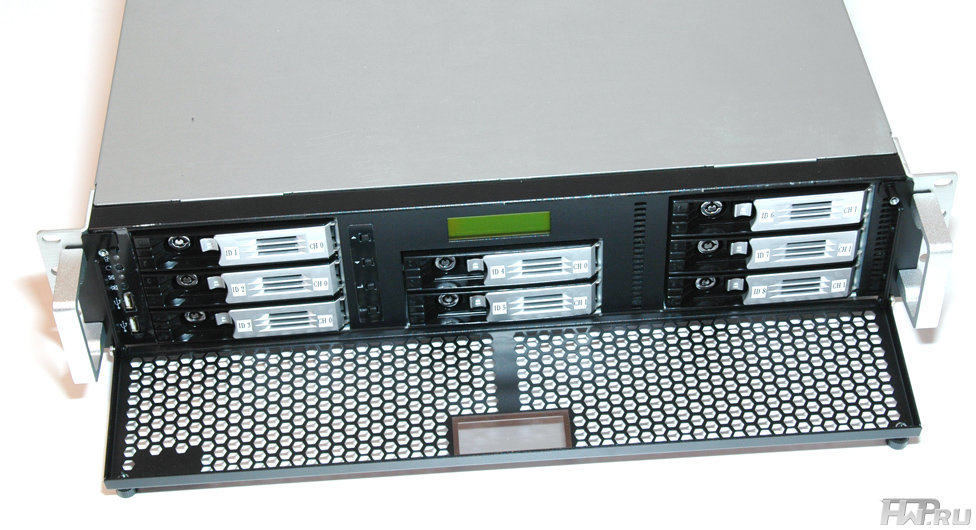

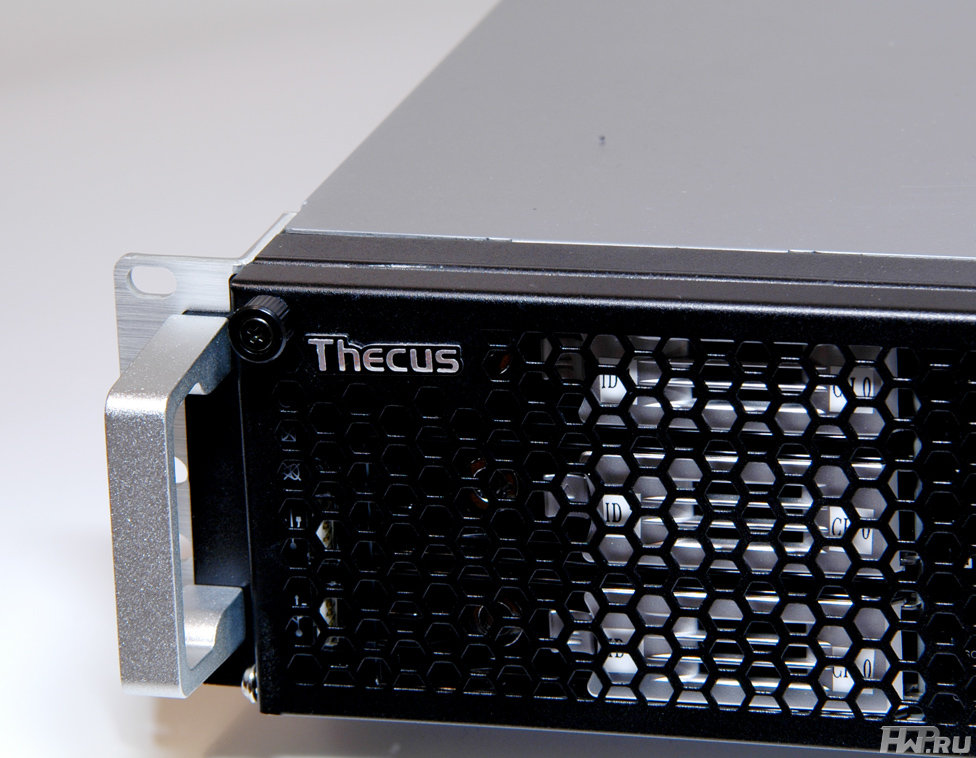

СХД Thecus N8800 - вид спереди

СХД Thecus N8800 - вид спереди

Внешне Thecus N8800 выглядит статно: лицевая панель закрыта металлической дверкой, фиксирующейся на шурупах. Жесткие диски установлены в три столбика, по три и два в высоту, такая конструкция позволила легко разместить восемь дисков и оставить место на лицевой панели для LCD экрана, USB портов и кнопок включения, перезагрузки и отключения сигнализации.

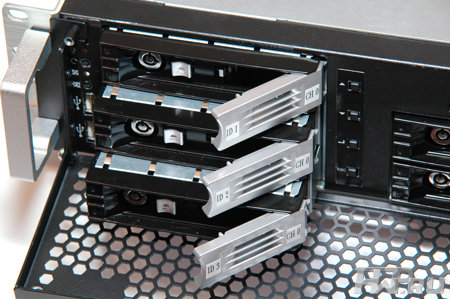

СХД Thecus N8800 - кнопки управления

Кнопки управления машиной с LCD экрана размещены вертикально и подписаны символами. В общем, стандартно, удобно. С LCD экрана вы можете менять IP адрес сетевых контроллеров, настраивать RAID и просматривать статус устройства. LCD экран не умеет отключать подсветку.

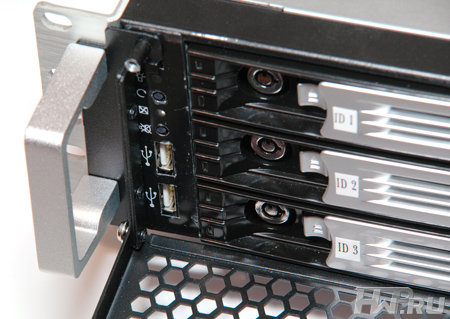

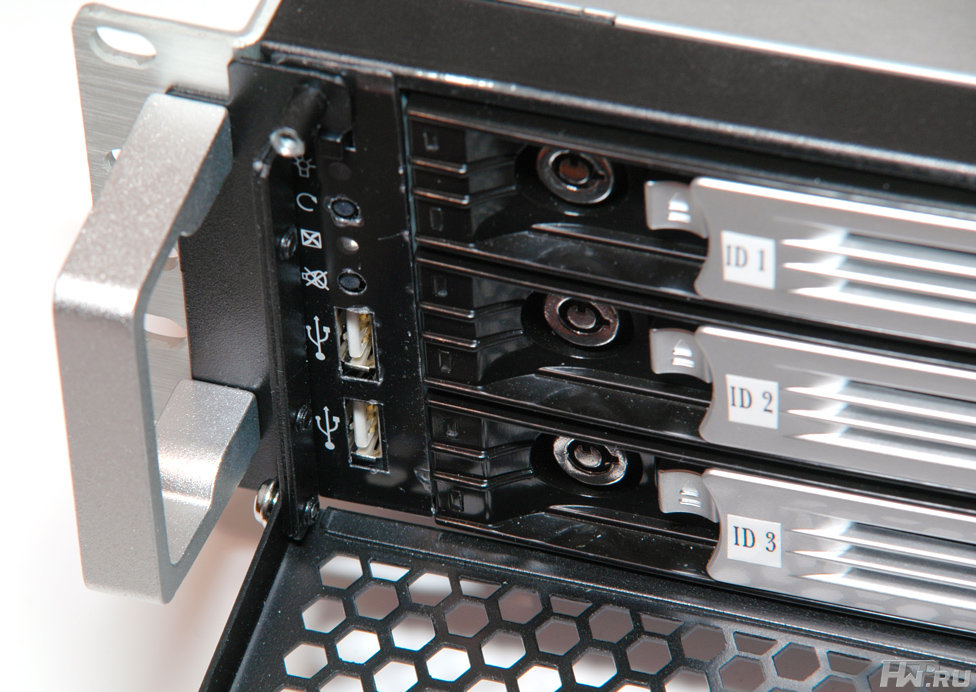

СХД Thecus N8800 - кнопки управления

USB порты на лицевой панели расположены неудобно, но лучше пусть будут, для подключения внешних дисков или флешек - то, что надо. Сервисные кнопки нажимаются стержнем от ручки.

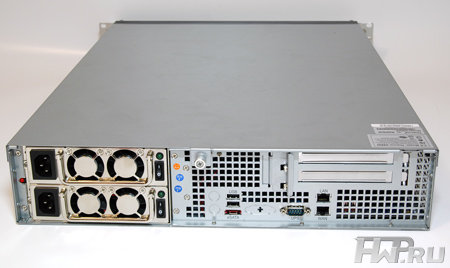

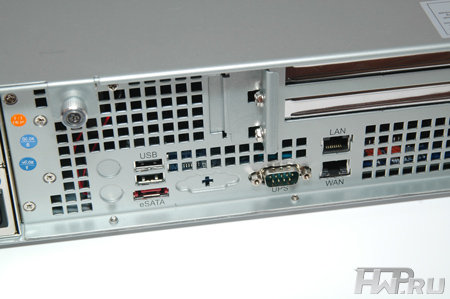

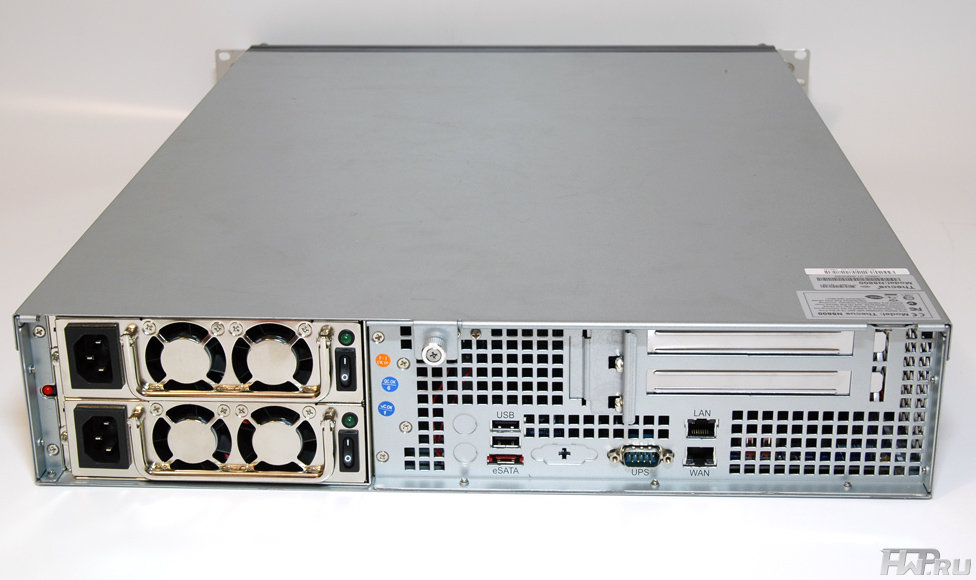

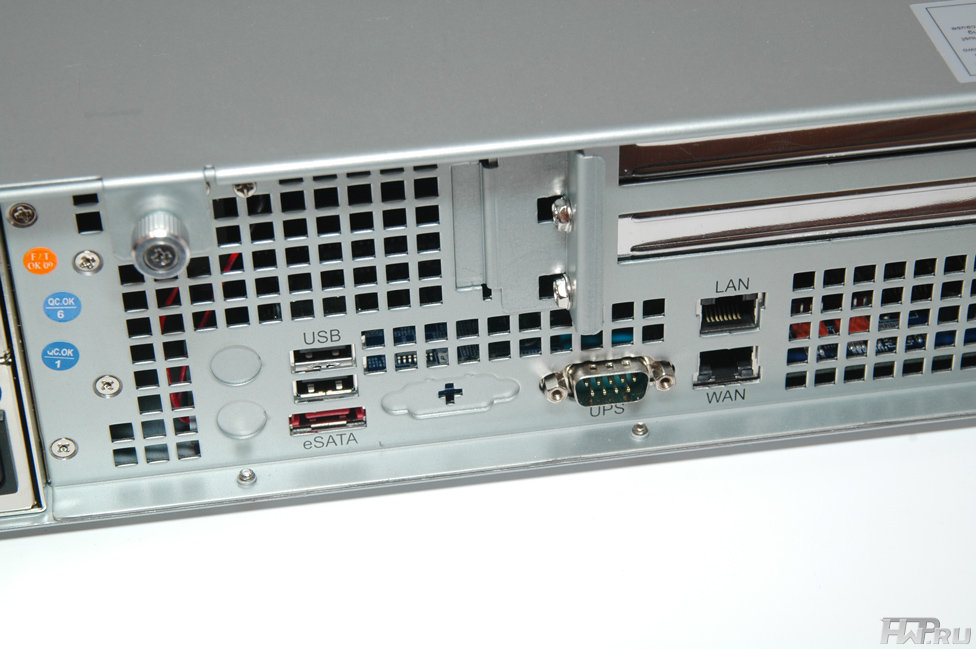

СХД Thecus N8800 - вид сзади

Посмотрим на NAS с обратной стороны. Thecus N8800 не имеет консольного доступа, то есть подключить к нему клавиатуру и монитор для управления с командной строки не получится. Зато, в распоряжении заказчика два порта USB 2.0 и один порт E-SATA для подключения внешнего массива с дисками. Порт RS232 предназначен только для подключения ИБП.

СХД Thecus N8800 - вид сзади

Сетевые гигабитные порты в СХД Thecus традиционно разделяются на LAN и WAN, и производитель отводит им по умолчанию разные подсети. Тем не менее, это никак не ограничивает вас в настройке их IP адресов, и вы так же можете использовать их агрегацию для отказоустойчивых конфигураций.

Как видно на фотографии, на корпусе имеются два слота для плат расширения. Вы можете устанавливать полнопрофильные контроллеры половинной длины с интерфейсом PCI Express 1x. Честно говоря, кроме дополнительных контроллеров USB и SATA, трудно предположить, какие именно подойдут по формату. К слову, у версии N8800 Pro имеется один PCI Express 8x слот.

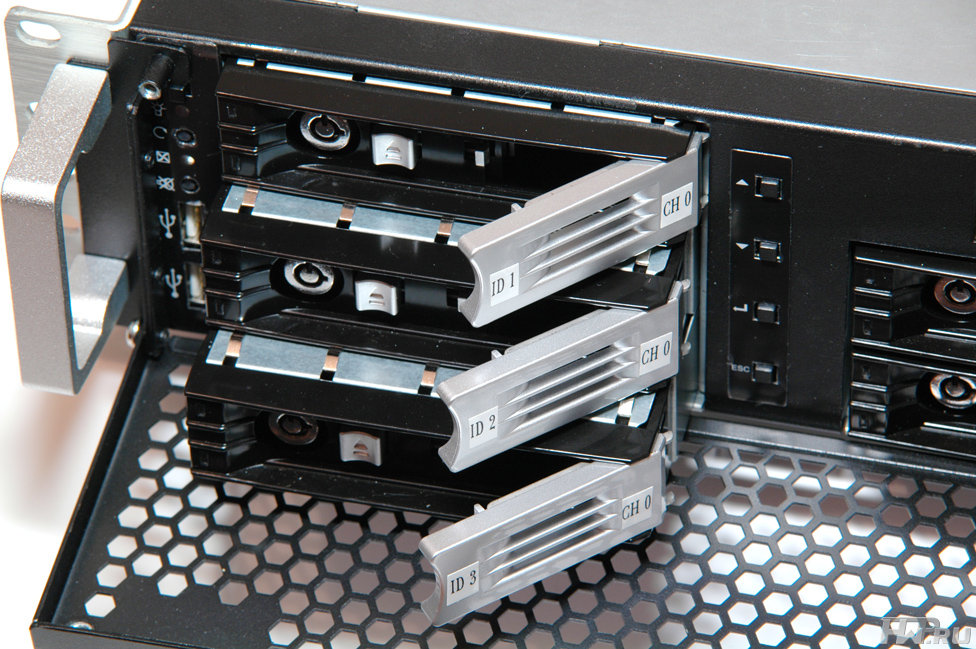

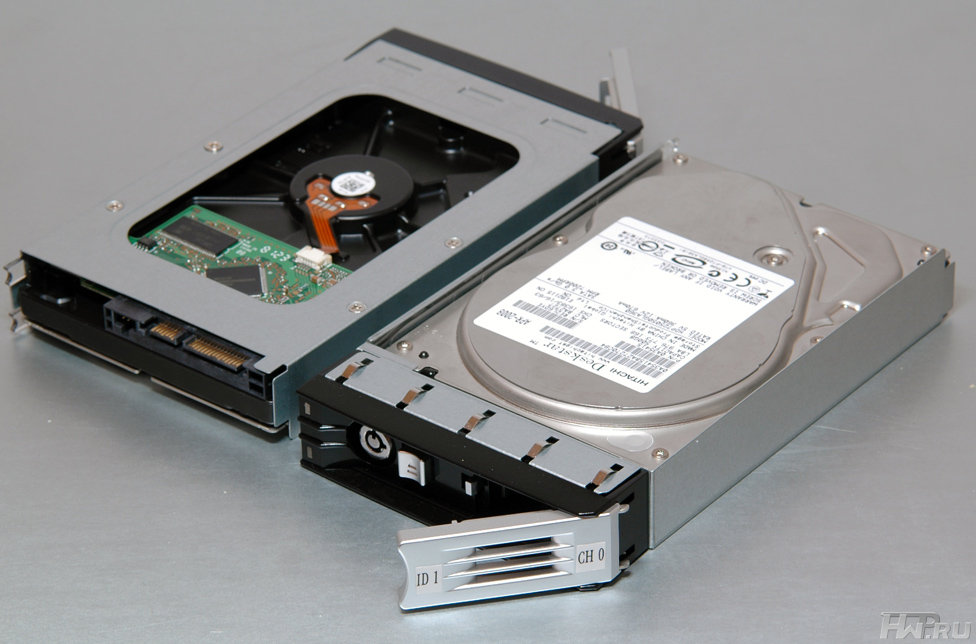

СХД Thecus N8800 - лотки для винчестеров

Лотки для винчестеров практически идеальные. Они имеют хоть и пластиковые, но очень удобные защёлки, хорошо читаемую индикацию, а номер диска подписан наклейкой на лицевой стороне. Рамка достаточно тонкая, но благодаря своей форме - жесткая, доступ воздуха беспрепятственно осуществляется ко всей плате электроники HDD.Каждый лоток вы можете замкнуть на замок. Странно только, что на замок не закрывается лицевая панель, как например, в серверах Dell.

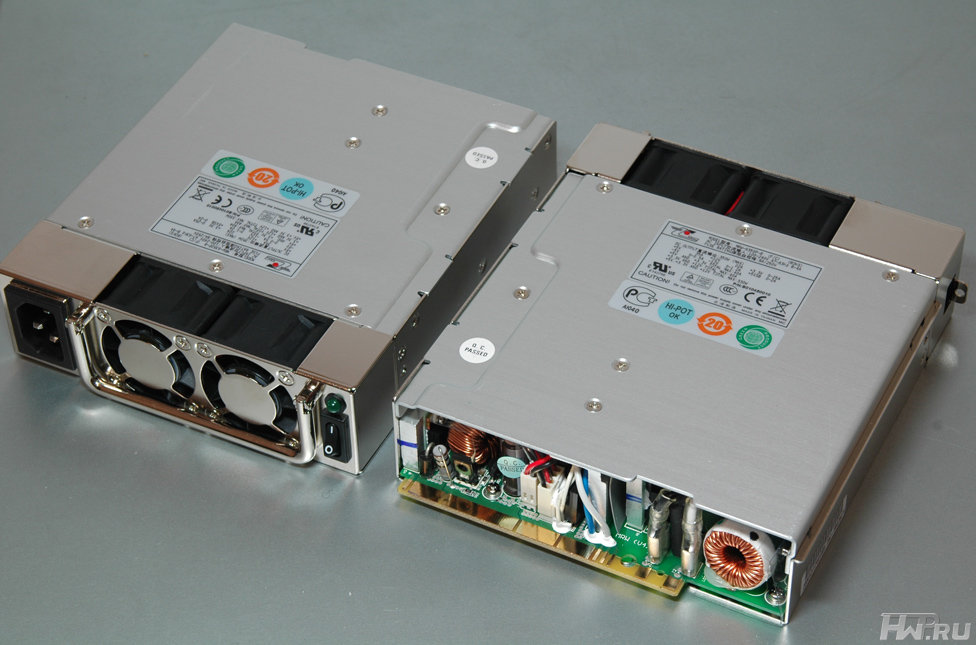

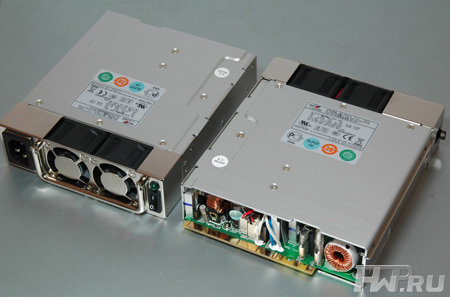

СХД Thecus N8800 - блоки питания

Для отказоустойчивого питания, Thecus N8800 использует два БП Emacs мощностью по 300 Вт производства тайваньской компании Zippy. Это качественные блоки питания но при установке в стойку лучше открутите фиксирующие их винты, чтобы в случае чего было легче заменить БП, не пользуясь отверткой.

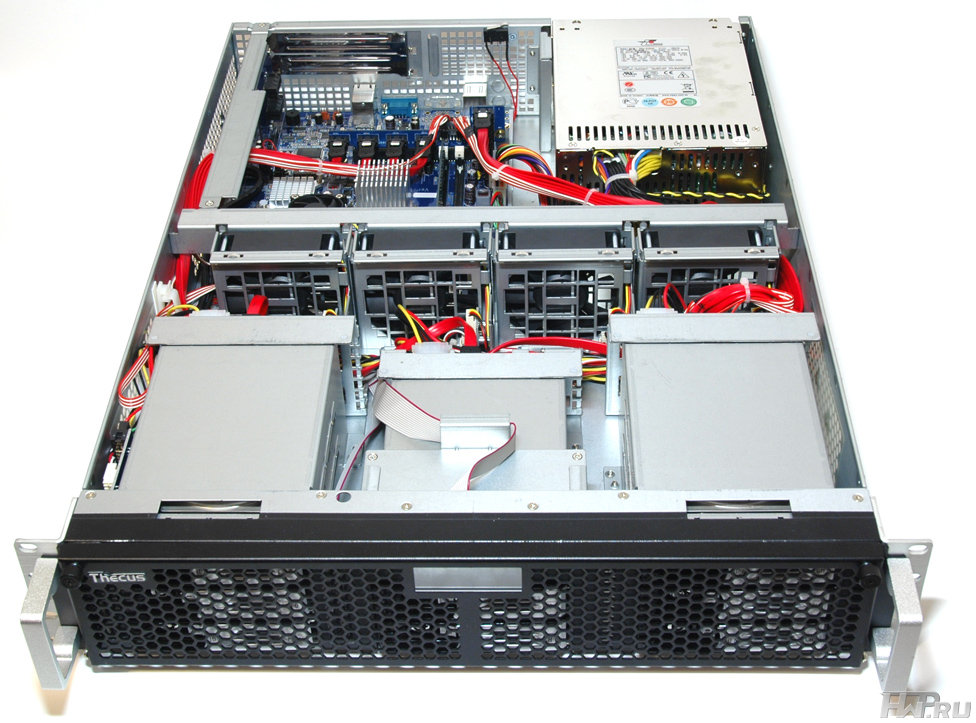

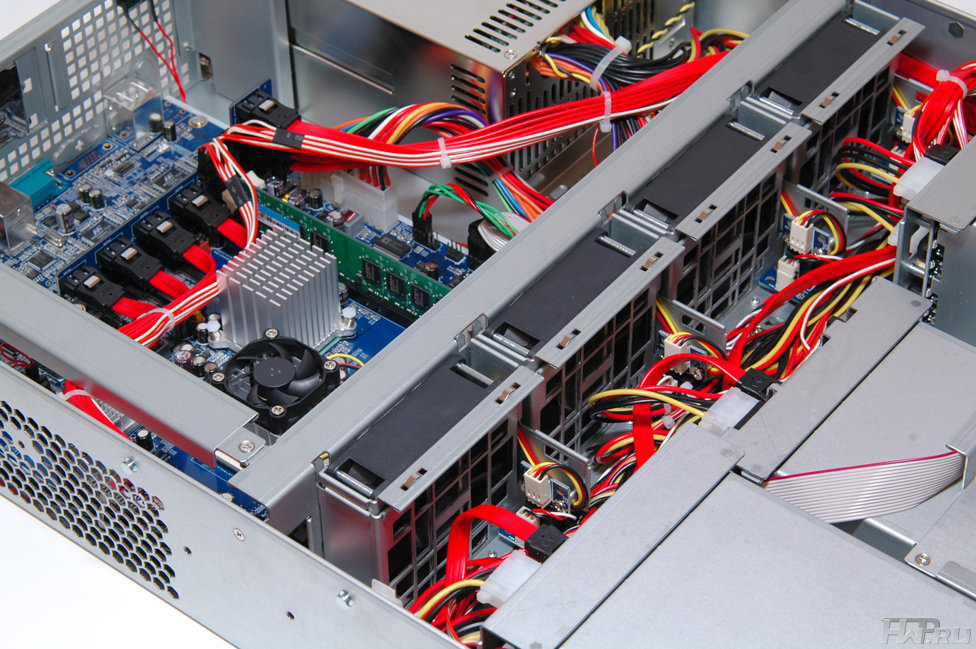

СХД Thecus N8800 - внутреннее пространство

Посмотрим на внутреннее пространство СХД. В Thecus N8800 применена самая мощная система охлаждения из NAS-ов в нашем тесте: четыре 120-мм вентилятора продувают корпус, выводя воздух в том числе и через боковые стенки. Скорость их работы регулируется автоматикой, и при небольшой нагрузке система работает очень тихо, абсолютно без вибрации.

СХД Thecus N8800 - внутреннее пространство

Кстати, Thecus N8800 - единственный в нашем сравнении NAS, в котором удобно менять вентиляторы в случае их поломки. Это так же единственный NAS, в котором установлен датчик открытия корпуса. Что ни говори - молодцы разработчики, но почему же они применили такую странную схему включения винчестеров? Здесь не то, чтобы нет backplate, платы, к которой подключаются жёсткие диски, здесь она установлена на материнской плате, а от неё через весь корпус идут SATA кабели, образуя бардак возле жёстких дисков... За работу с винчестерами отвечают два 4-канальных host-контроллера Marvell 88se6340, каждый из которых подключен по интерфейсу PCI Express 1.0a и поддерживает не только SATA 3 Gbps, но и SAS 1.1. Но для того, чтобы установить диски с интерфейсом SAS, придётся менять backplane. Но купить backplane и заменить самостоятельно невозможно.

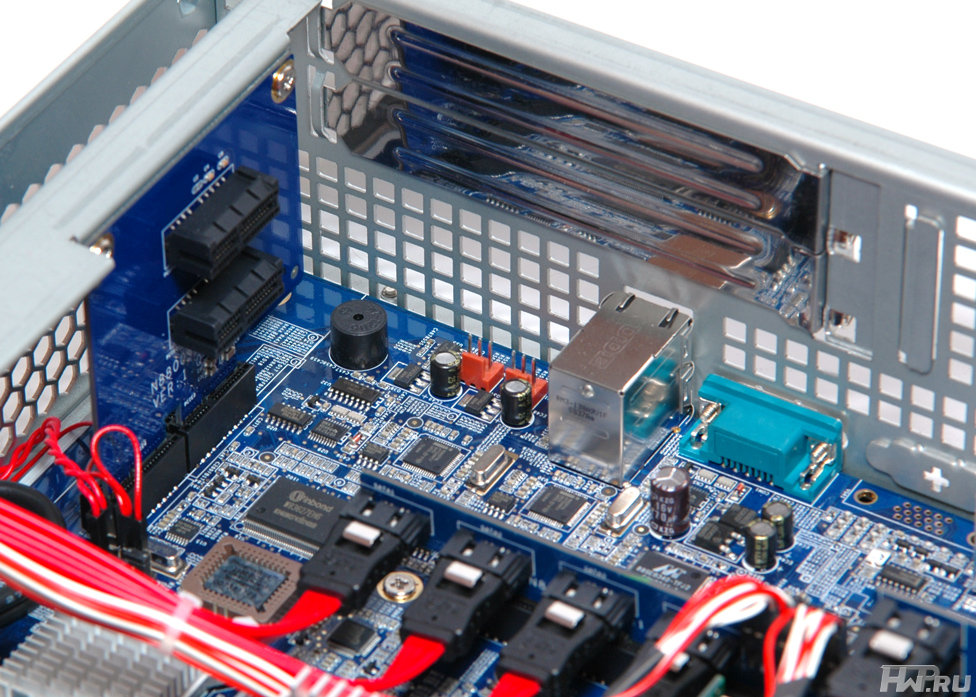

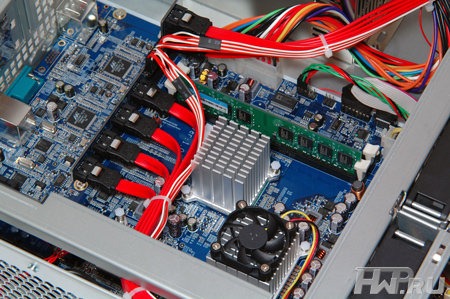

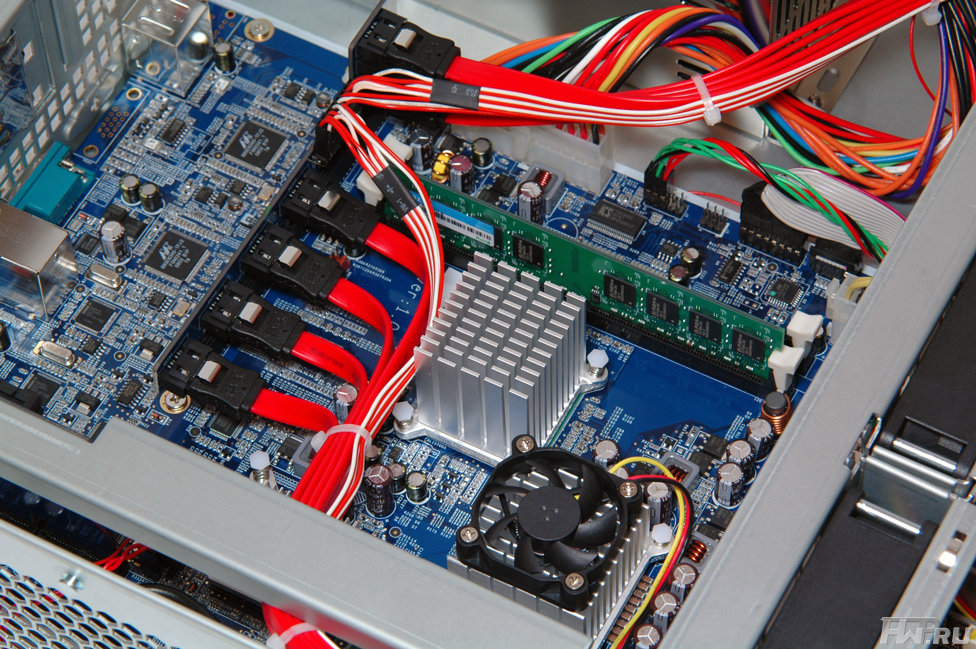

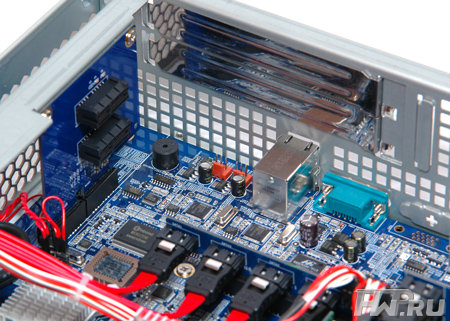

СХД Thecus N8800 - материнская плата

Материнская плата, судя по конструкции, разрабатывалась специально для этого NAS-а. Однако, электролитические конденсаторы и маленький вентилятор на процессоре - явно не то, что я хотел бы увидеть в серверном оборудовании (почему я против этого несчастного вентилятора? Если он выйдет из строя - система может работать нестабильно. А если бы заменить его на более габаритный радиатор, воздушный поток от системных вентиляторов прекрасно справлялся бы с охлаждением). Память набрана одним модулем DIMM объёмом 2 Гб, соответственно она работает в одноканальном режиме. Вы можете легко сделать апгрейд, докупив ещё один модуль.

СХД Thecus N8800 - материнская плата

Для расширения функционала доступны два слота PCI Express 1.0, в которые можно установить полноразмерные платы расширения. Например, дополнительные сетевые контроллеры, если вам будет не хватать имеющихся двух.



Программные возможности Thecus N8800

Перед использованием Thecus N8800 рекомендуем вам установить последнее обновление прошивки, тем более, что третья версия firmware сильно отличается от второй, и помимо более удобного web-интерфейса с поддержкой AJAX, добавляет поддержку iSCSI Thin Provisioning, новый файловый менеджер, да и вообще облегчает настройку сервера.

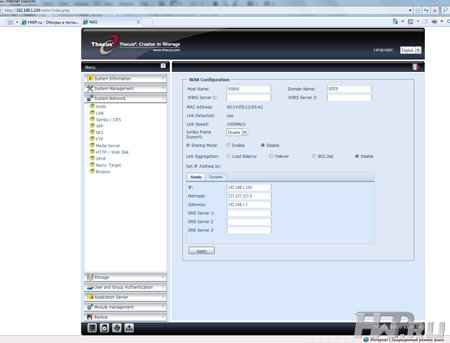

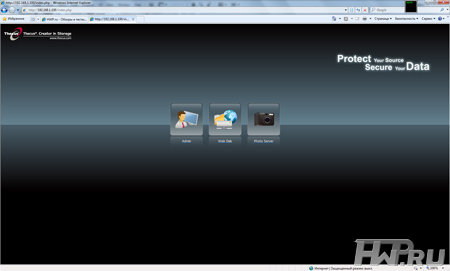

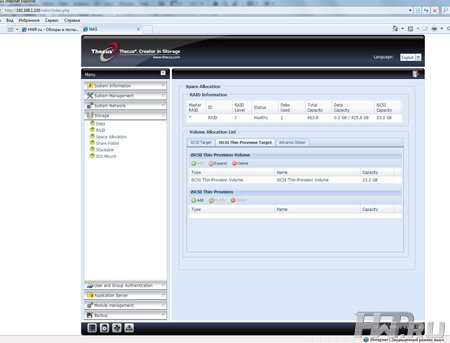

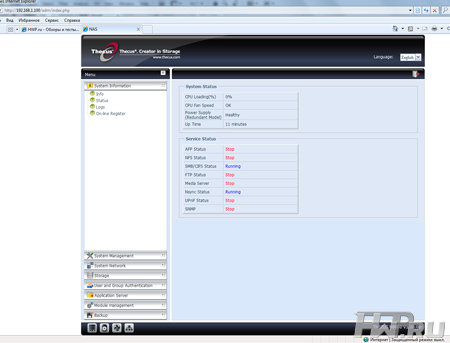

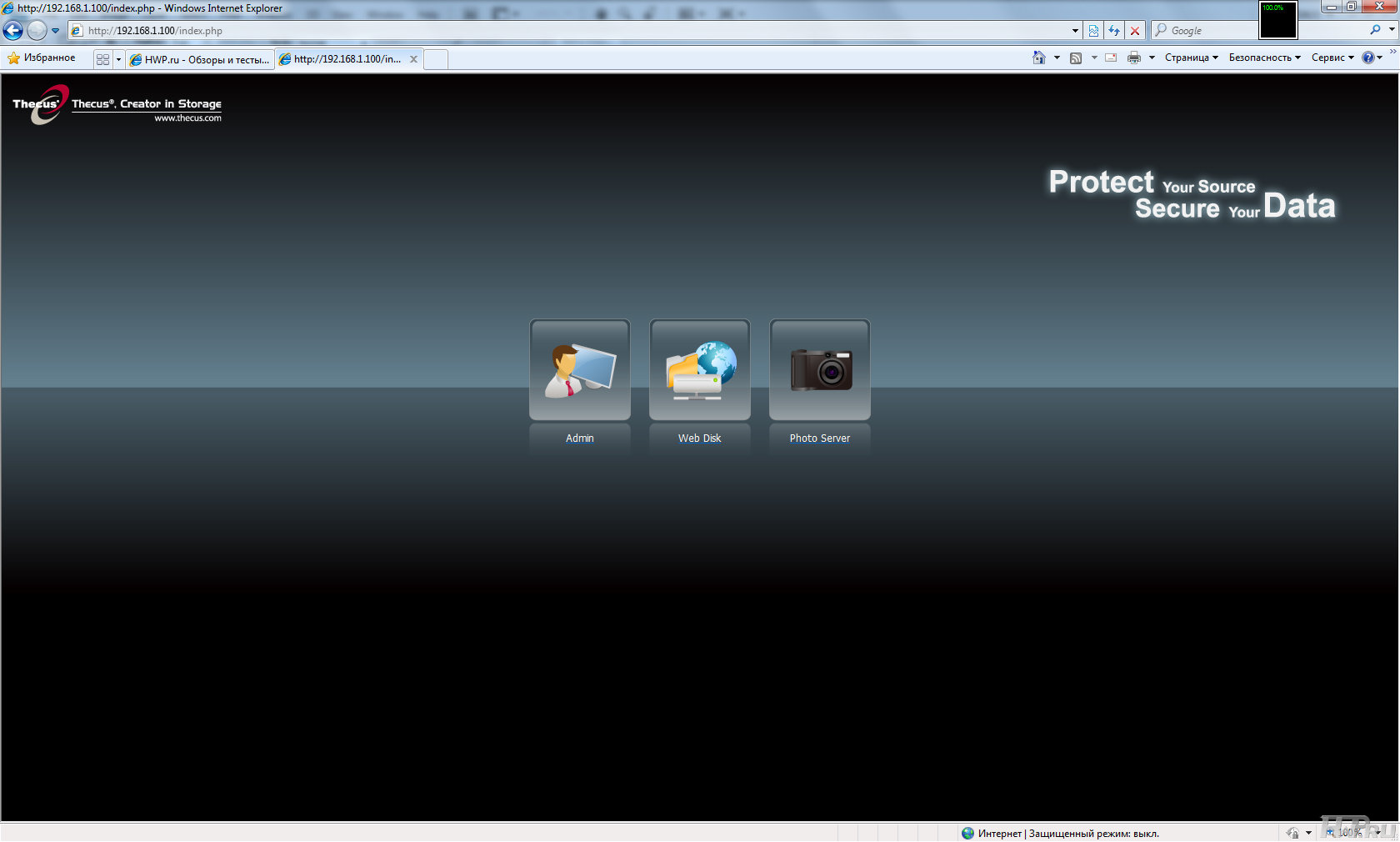

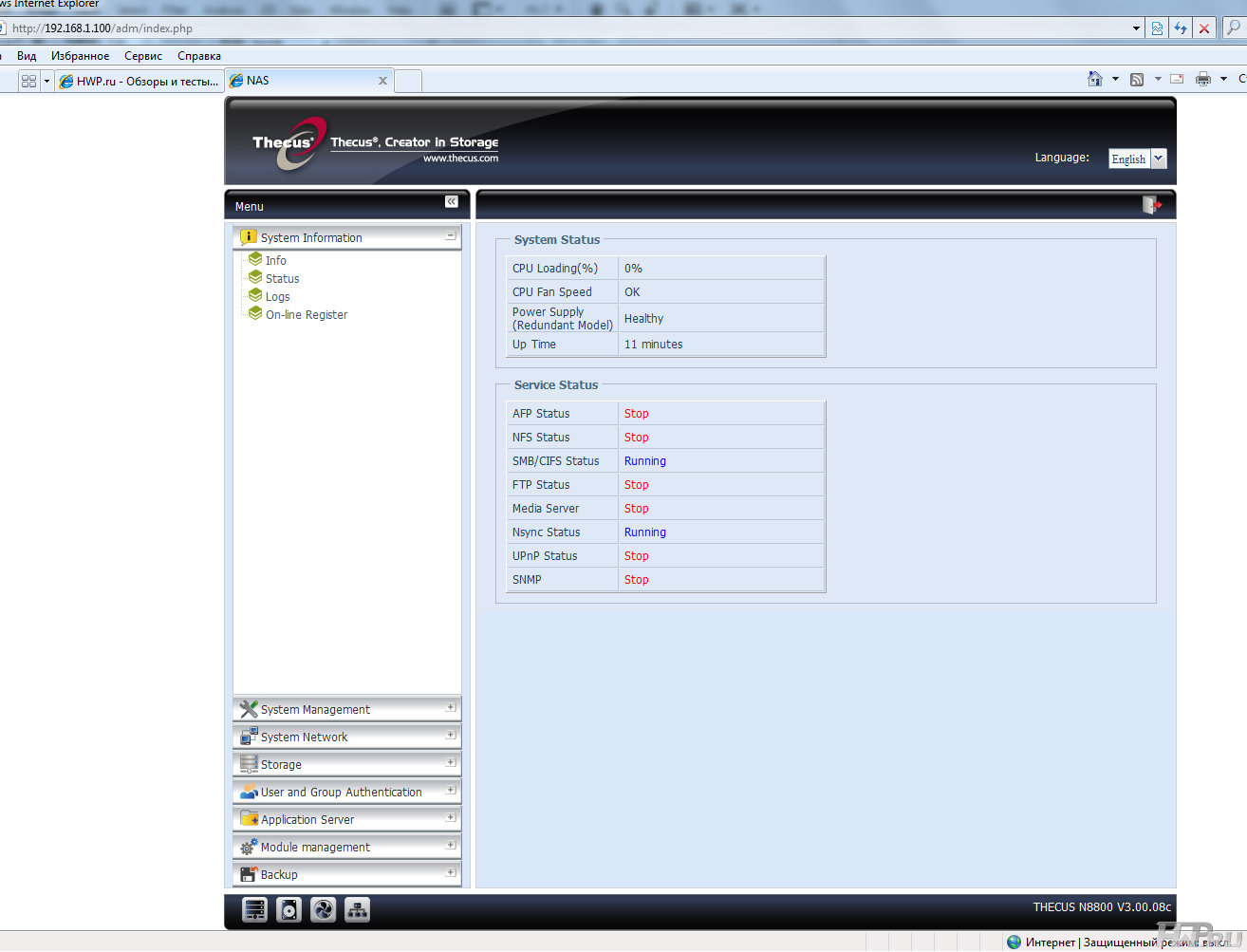

СХД Thecus N8800 - софт

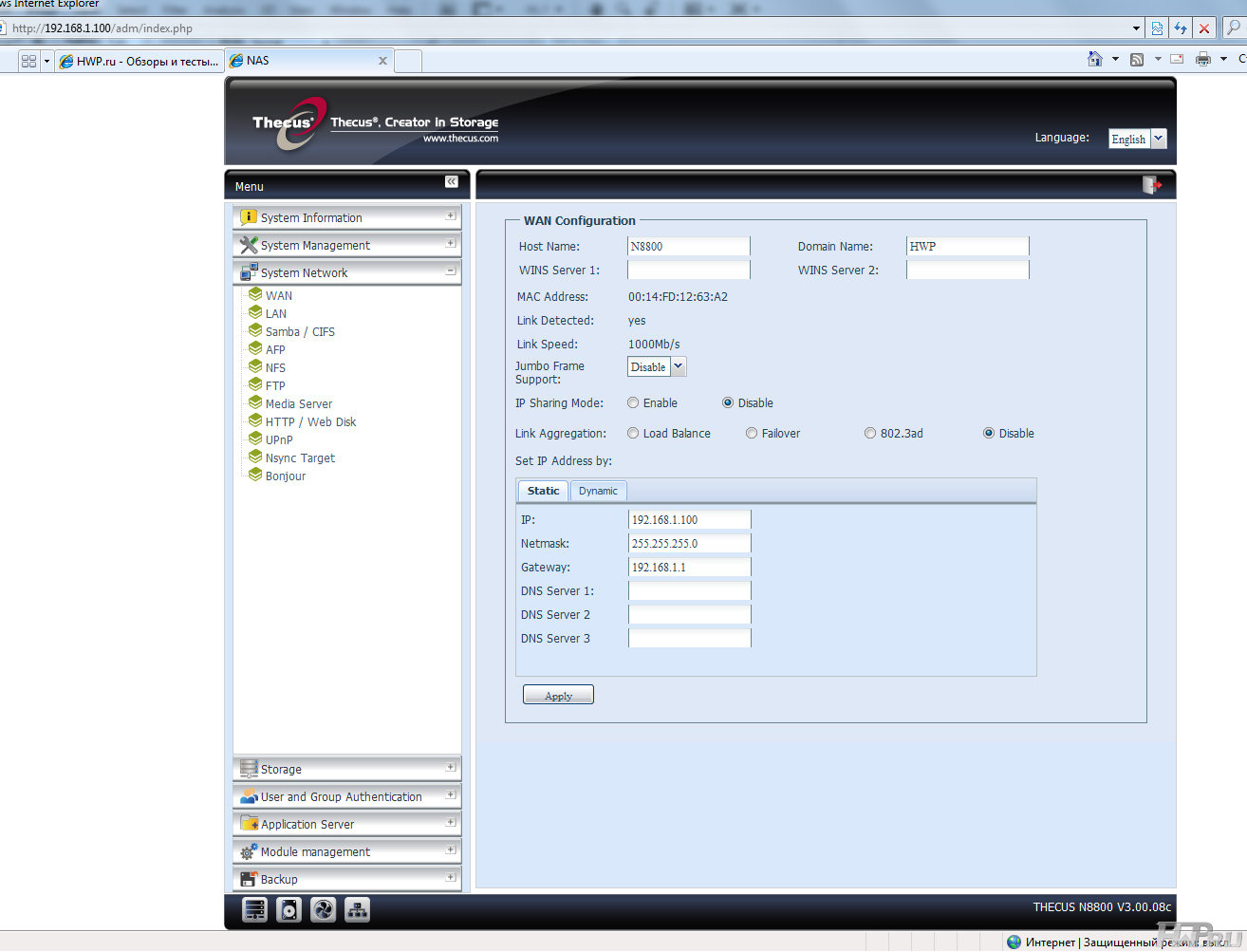

По умолчанию, сетевые интерфейсы LAN и WAN установлены на статические IP-адреса, и разнесены по разным подсетям - 192.168.1.X и 192.168.2.X. Логическое обозначение LAN и WAN не накладывает никаких ограничений на использование устройства - вы можете объединить порты в отказоустойчивые конфигурации, как и в других серверах в нашем обзоре.

СХД Thecus N8800 - софт

СХД Thecus N8800 - софт

СХД Thecus N8800 - софт

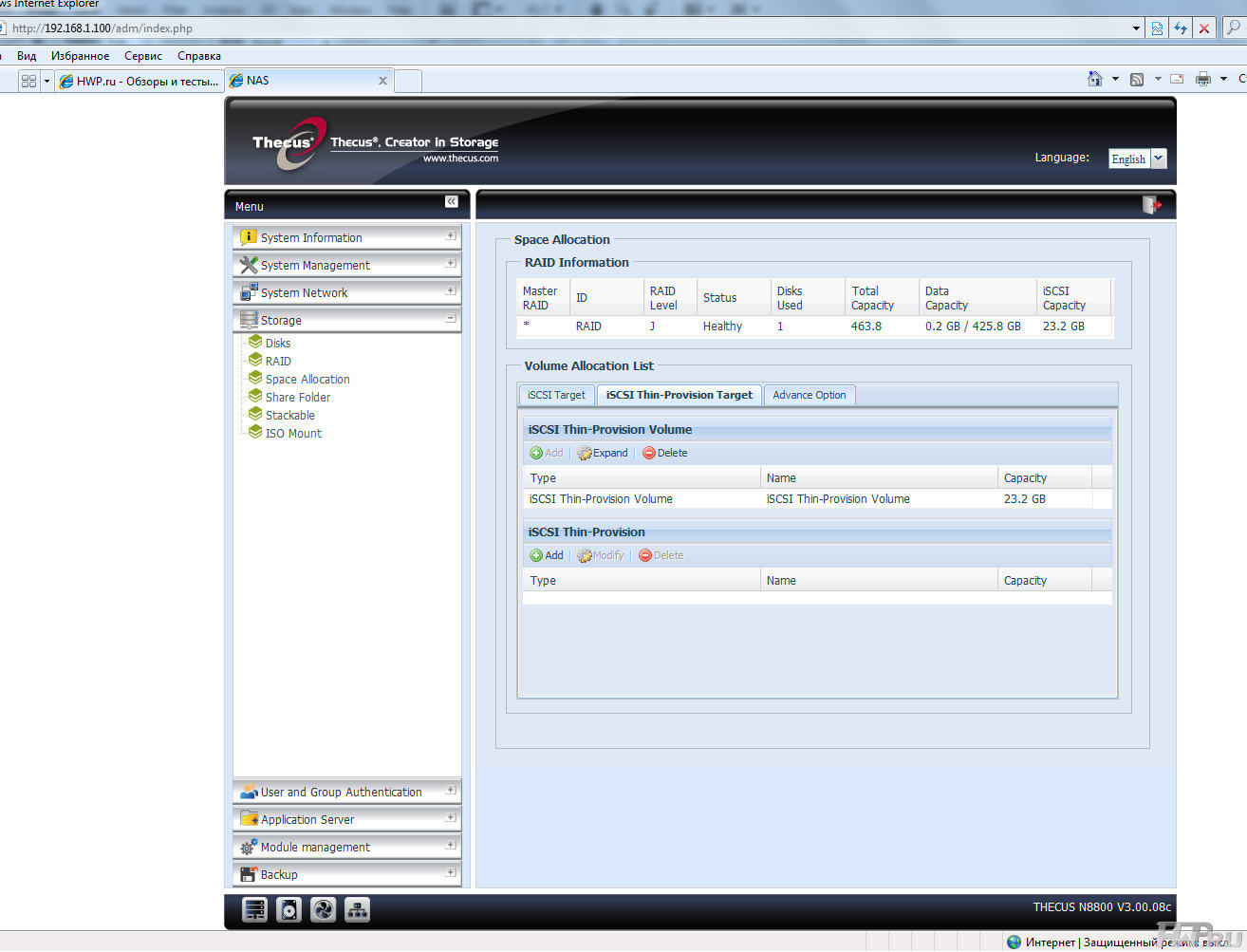

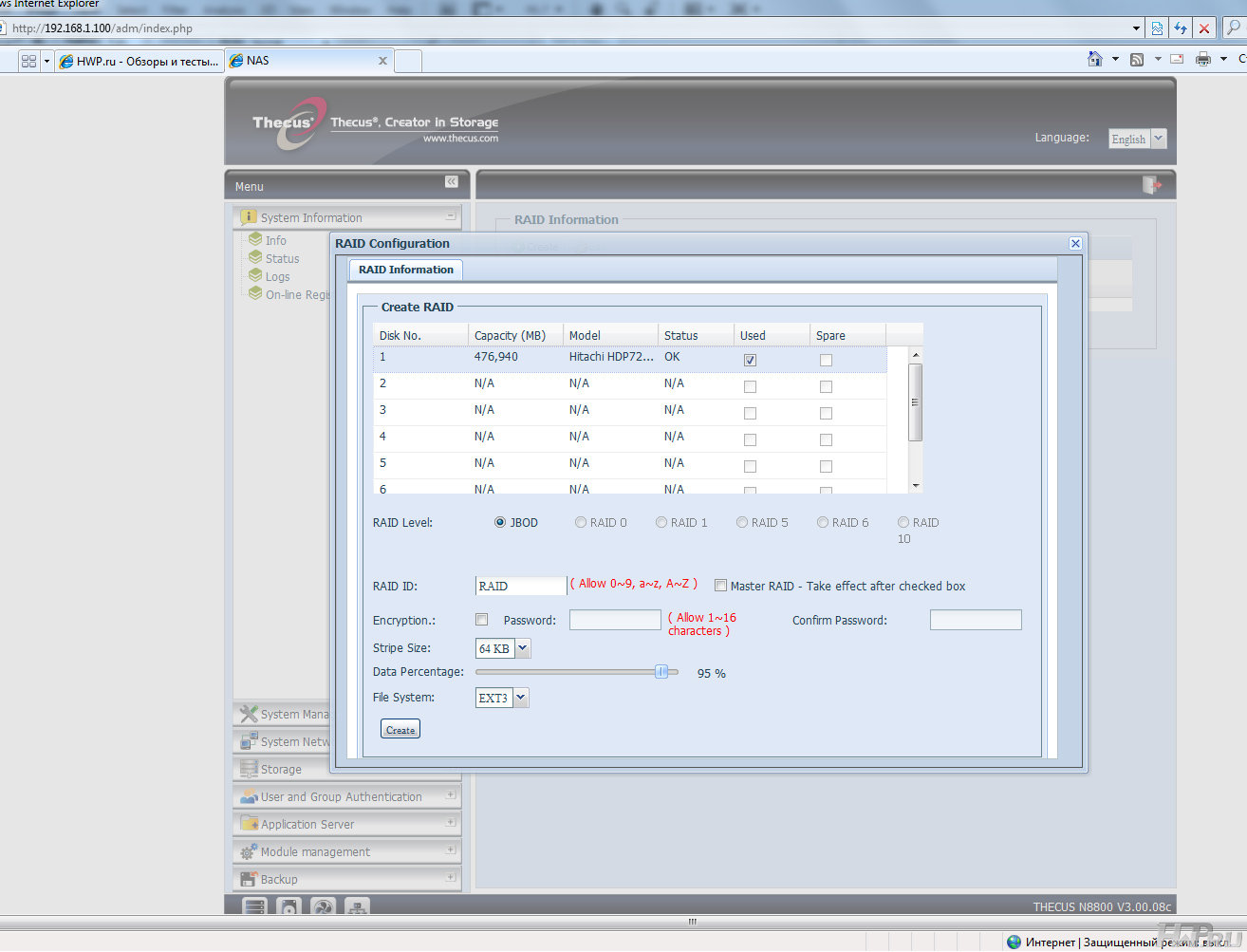

Создание RAID массивов в Thecus N8800 имеет некоторые особенности. В частности, ISCSI цель создается только в свободном пространстве, не занятом томами. То есть, вам следует изначально решить, сколько процентов от дискового пространства вы будете использовать под iSCSI. Когда его начнёт не хватать - у вас возникнут проблемы перераспределения томов. По умолчанию система предлагает оставить неиспользуемым лишь 5% места в массиве. Как и полагается моделям такого уровня, поддерживаются миграция уровня RAID в онлайн режиме, расширение массива в онлайн режиме и возможность создания до трёх RAID массивов в одном устройстве, а так же поддержка помимо традиционной файловой системы EXT3, ещё и более экзотических XFS и ZFS.

При создании RAID массива, вы можете воспользоваться шифрованием с 256-битным ключом (ключ будет записан на USB флэшке). При подключенной флэшке массив будет работать, отключаете флэшку - доступа к данным не будет. Таких флэшек можно создать до 10 штук, для самых рассеянных пользователей. Но если потеряете все 10 ключей - данные восстановить будет уже невозможно.

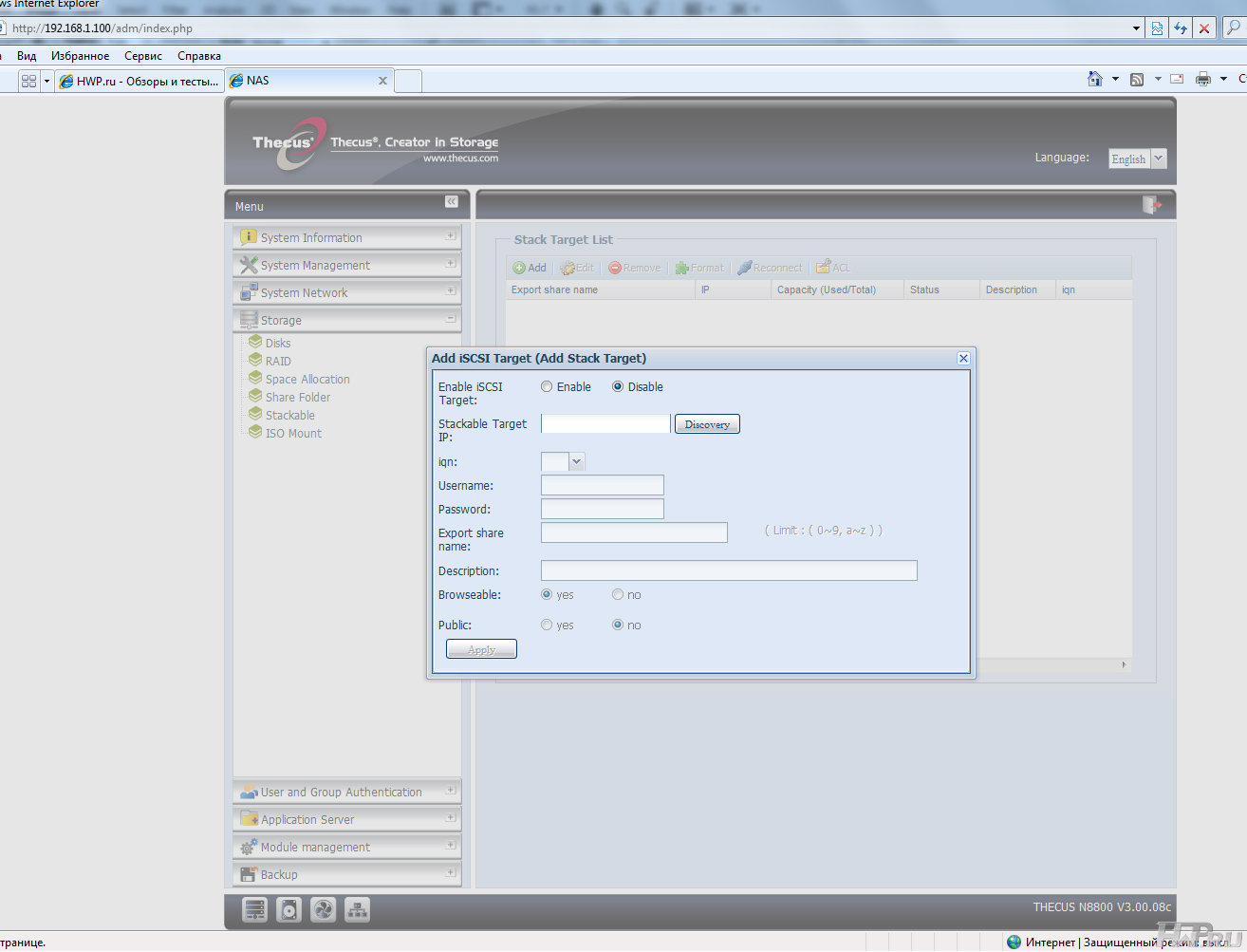

Поддерживается и стекирование через iSCSI - до 5 устройств Thecus в единый стек для увеличения объёма хранилища.

СХД Thecus N8800 - софт

Распределение прав доступа осуществляется по базовым принципам - объединения пользователей в группы с выделением домашней директории и доступом к локальным ресурсам. Естественно, поддерживается интеграция с Windows AD, а список пользователей вы можете легко экспортировать в файл для миграции на другой сервер Thecus.

СХД Thecus N8800 - софт

В целом, интерфейс управления очень удобный и функциональный, хотя очень не хватает нормального аппаратного мониторинга. Но настройка доступна даже человеку с базовым знаниями в области СХД.

Возможности операционной системы очень широкие, мы в рамках данного материала не можем подробно рассказать о каждой функции (за кадром остались веб-сервер, MySQL, работа с IP-камерами, станция закачки торрентов).



QNAP TS809U-RP

Компания QNAP специализируется на системах хранения данных разного калибра: от домашних до промышленных, а так же на системах сетевого видеонаблюдения. Удивительно, как быстро производитель смог добиться признания пользователей по всему миру благодаря широчайшему функционалу и неплохому железу. Систем хранения данных для монтирования в стойку у компании всего три, две из которых - четырехдисковые. Рассматриваемая же нами TS809U-RP представляет собой 2-юнитовый аналог офисной TS809 Pro формата Piedestal, правда уже с отказоустойчивыми блоками питания.

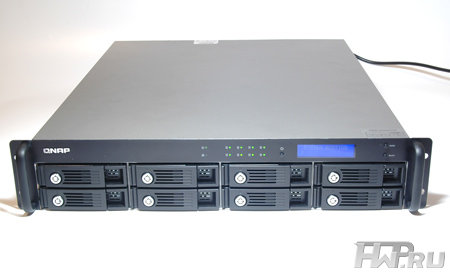

СХД QNAP TS809U-RP

Система хранения данных QNAP TS809U-RP собрана на базе процессора Intel Core2 Duo с частотой 2.8 ГГц, она имеет 2 Гб памяти DDR-II и поддерживает SATA-300 винчестеры. Для использования в современных средах, реализована полная поддержка A/D, интерфейса iSCSI (в том числе Thin Provision), имеются 4 порта USB для подключения принтеров, UPS и внешних накопителей. Но включение внешних накопителей в RAID и стекирование возможны только через iSCSI.

QNAP TS809U-RP поставляется в серой картонной коробке промышленного типа. В комплекте вы получите крепления для установки в стойку, сетевые кабели и кабель питания, буклеты и инструкции по установке, а так же утилиты для резервного копирования и включения функции сетевого видеонаблюдения.

Конструкция QNAP TS809U-RP

Первое, на что обращаешь внимание – это компактность системы хранения данных. Действительно, при размерах 88.9x482x531 мм и массе 12.15 Кг (без дисков) этот NAS кажется малюткой по сравнению с другими в нашем тесте. Конечно, это большой плюс – легче устанавливать и обслуживать устройство, но лишь бы в ущерб компактности не было принесено что-то существенное.

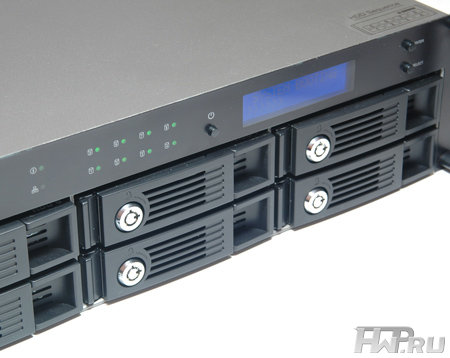

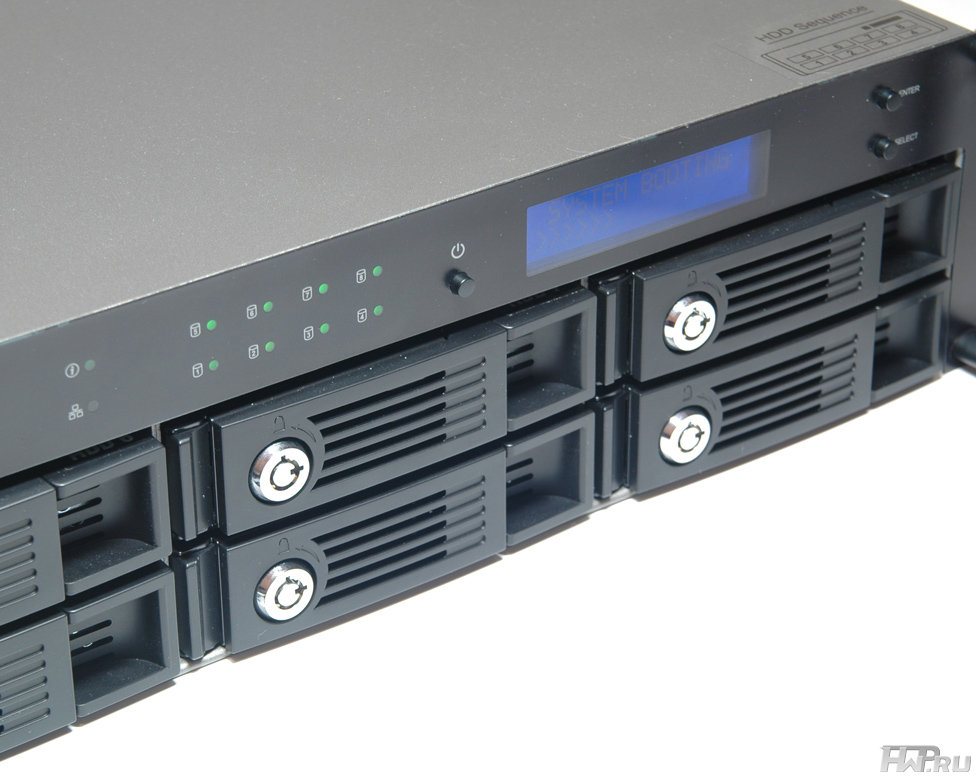

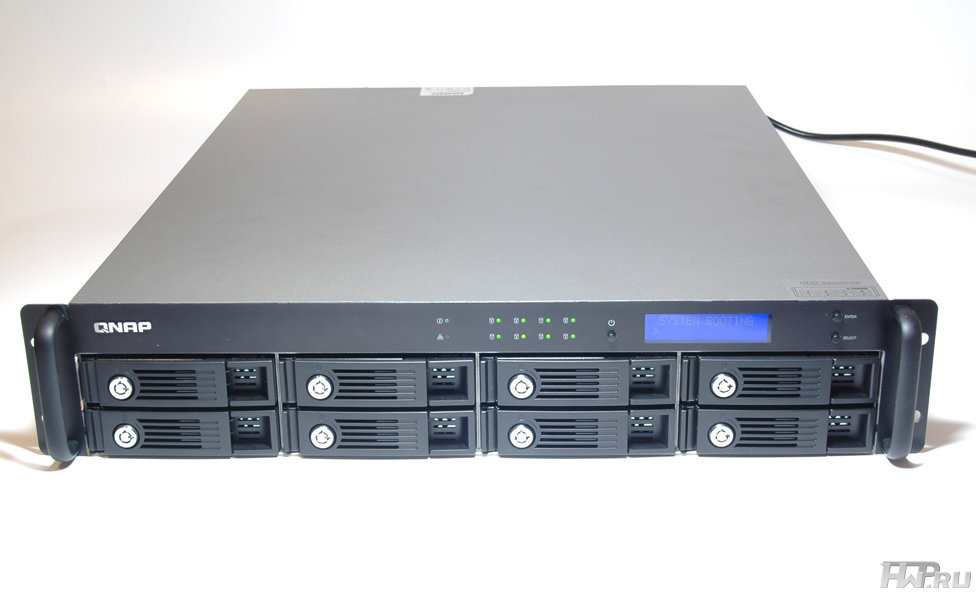

СХД QNAP TS809U-RP

Фронтальная панель достаточно простая по дизайну: лотки для дисков занимают 2/3 высоты корпуса, оставшееся место отведено под статусный LCD экран, индикаторы состояния и кнопки управления. Сегментный LCD экран имеет яркую синюю подсветку (загорается только, когда на экране появляется сообщение или вручную при нажатии кнопок, а через некоторое время автоматически тухнет). Справа от экрана установлены две кнопки “Enter” и “Select”, с помощью которых можно произвести основные настройки NAS-а (создать RAID, определить сетевые параметры, задать пароль) и посмотреть системные сообщения.

Слева от экрана в два ряда размещены индикаторы активности винчестеров, индикатор питания и один индикатор сетевой активности (на два LAN порта). Индикаторы состояния HDD подписаны очень мелким шрифтом, и в общем-то, неудобны – слишком близко друг к другу они установлены.

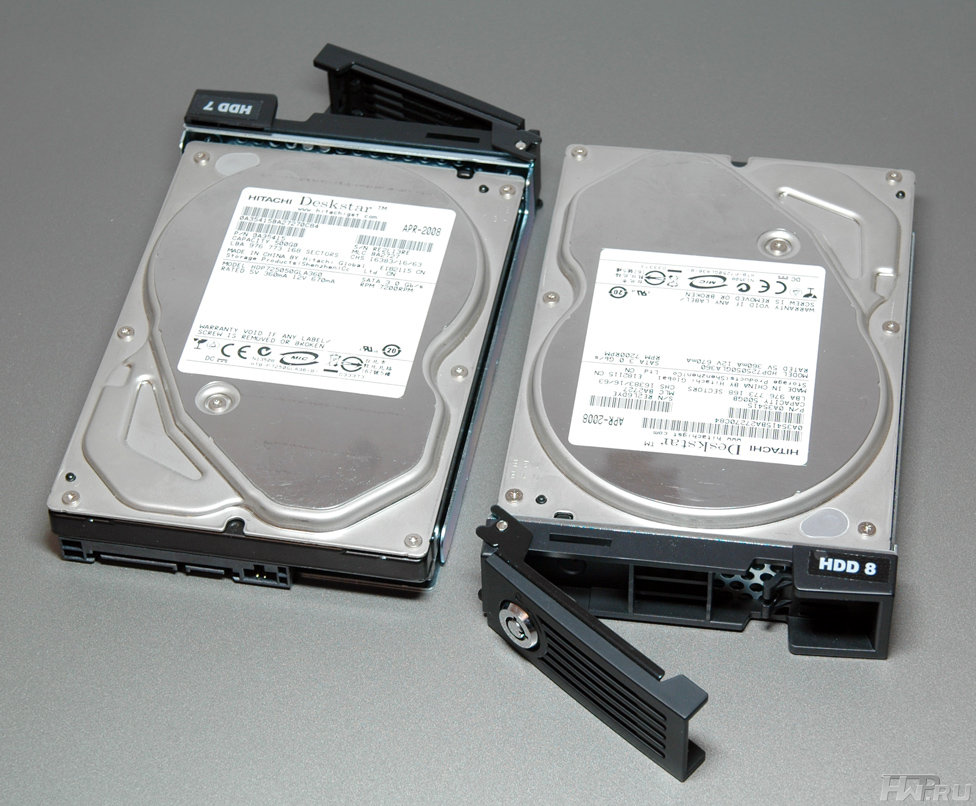

СХД QNAP TS809U-RP - лотки для дисков

Компания QNAP использует универсальный дизайн лотков для HDD в большей части своих СХД с функцией горячей замены. Каждый из них закрывается на ключик. При этом, лицевая панель сделана из прочного пластика. Надо сказать, что лотки имеют крепления для 3.5-дюймовых и 2.5-дюймовых винчестеров, так что установить SSD – не проблема. Единственный минус лотков – это очень слабый фиксатор в корзине – его можно легко погнуть, если вы немного перекосили лоток. В частности, в нашей тестовой системе три HDD из восьми извлекать было настолько тяжело, что приходилось вынимать верхние диски и тащить цеплять винчестер всей пятернёй.

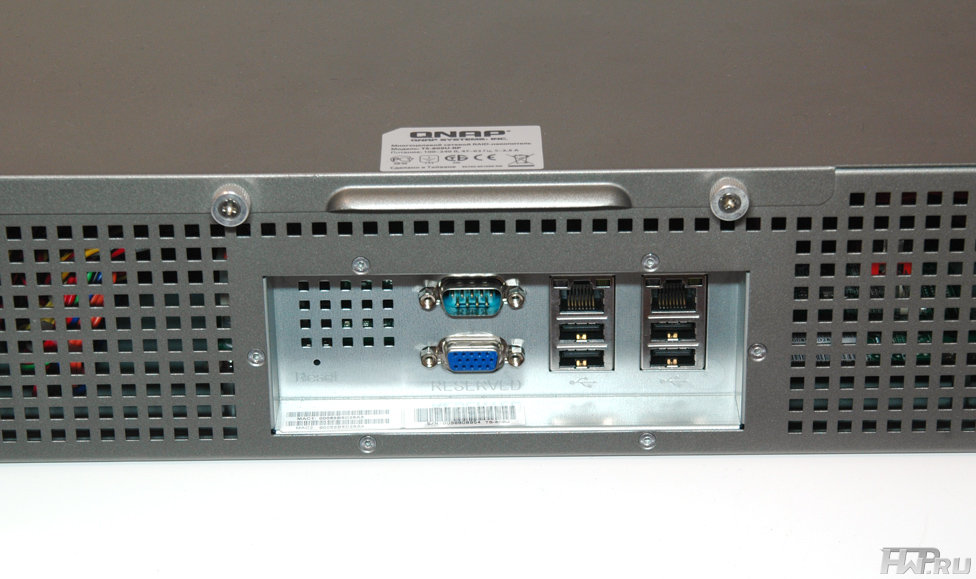

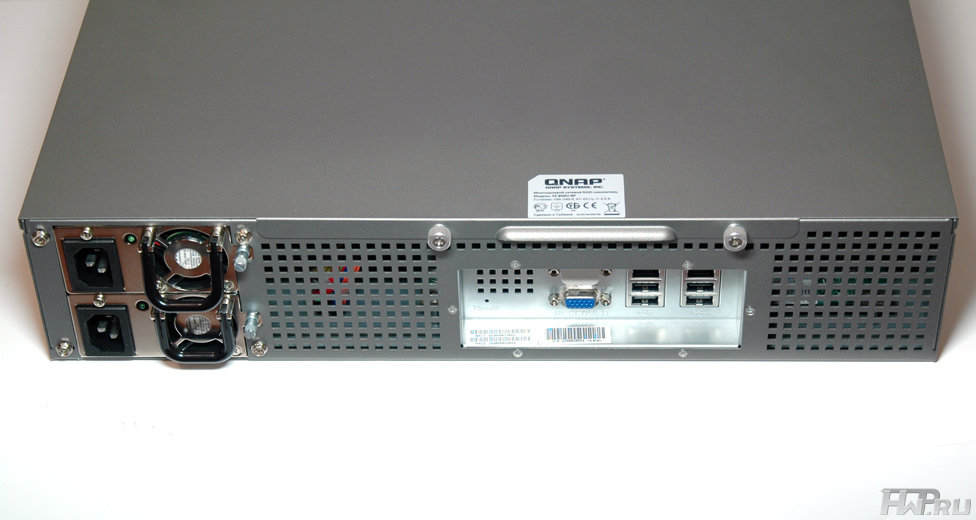

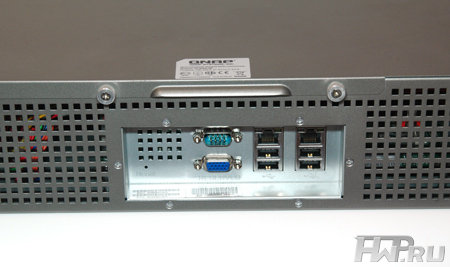

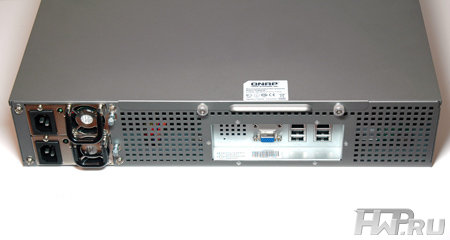

СХД QNAP TS809U-RP - вид сзади

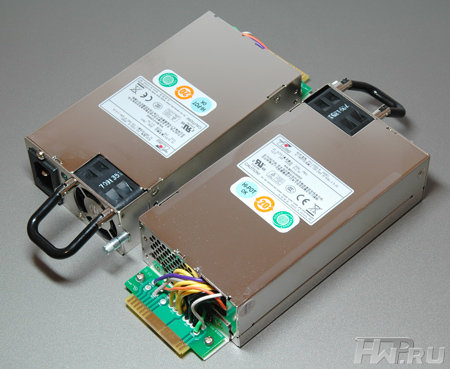

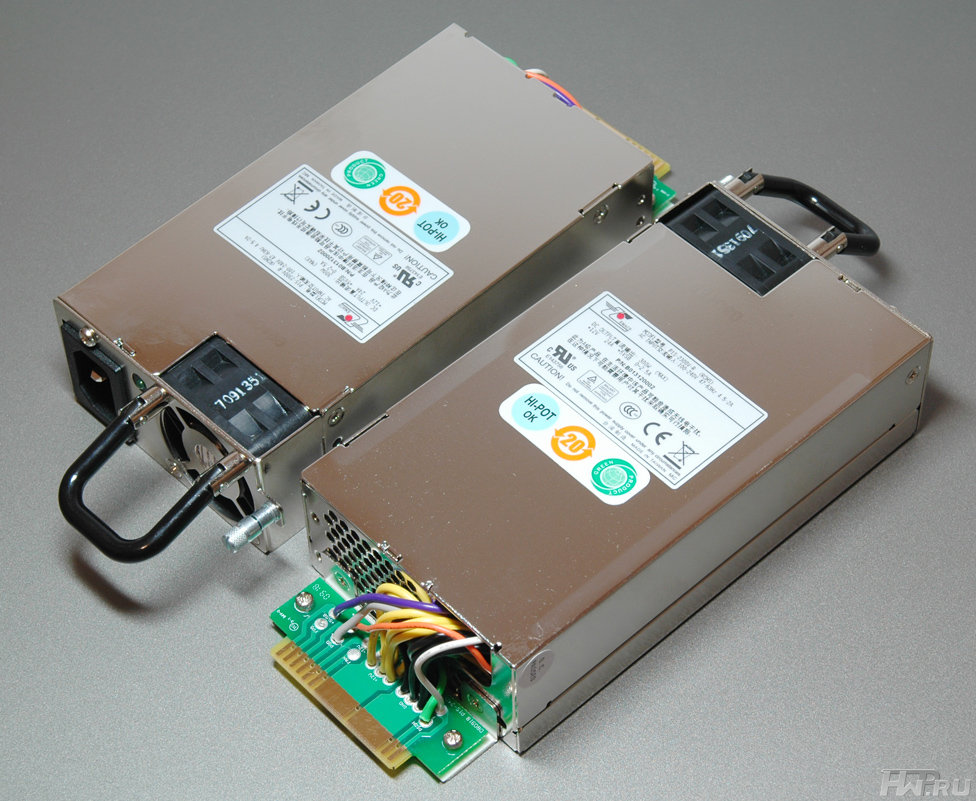

СХД QNAP TS809U-RP - блоки питания

Посмотрим на СХД с обратной стороны – уже упомянутые отказоустойчивые блоки питания EMACS производства Zippy мощностью по 300 Вт с возможностью горячей замены установлены в левой части. Большая часть пространства, можно сказать, пропадает зря – никаких дополнительных слотов расширения или портов здесь нет, хотя разместиться могло бы очень многое, как минимум – ESATA или PS/2 порты для консоли. Но здесь только 4 порта USB 2.0, VGA, RS232 и два гигабитных сетевых интерфейса.

СХД QNAP TS809U-RP - вид сзади

Зато с вентиляцией наверняка проблем не возникнет – корпус небольшой, а задняя стенка по большей части представляет собой решётку. Давайте посмотрим, как организовано внутреннее пространство NAS-а.

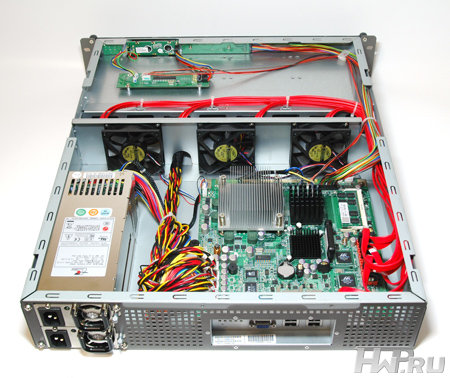

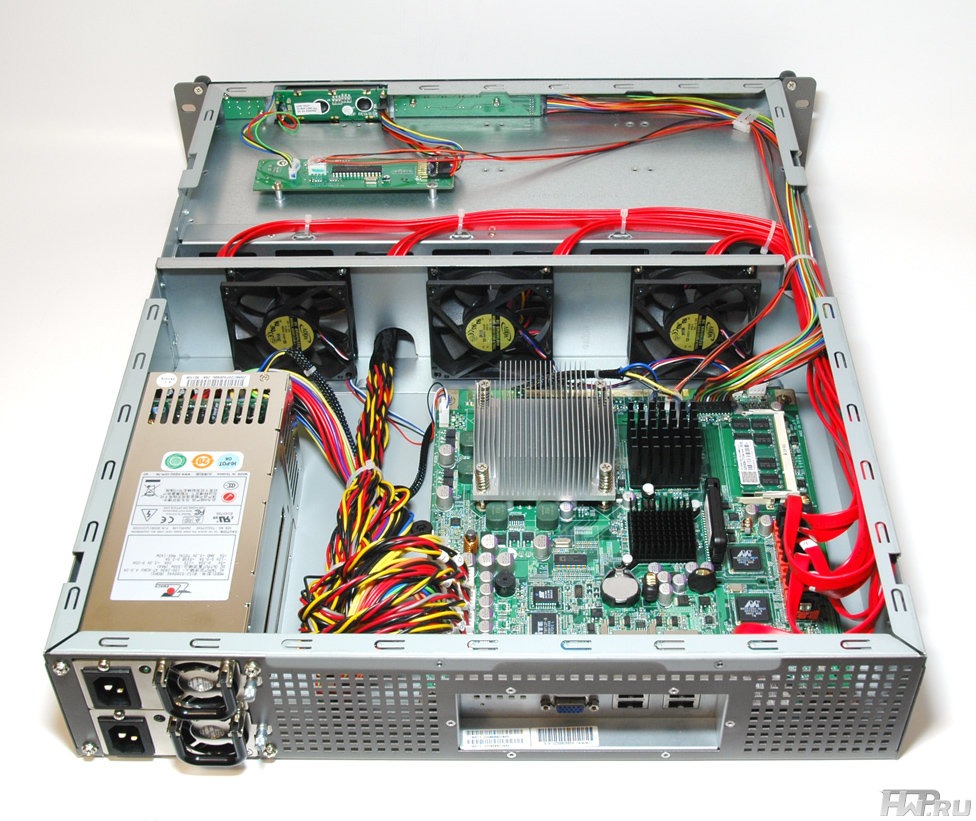

СХД QNAP TS809U-RP - внутреннее пространство

Крышка легко снимается, и перед нами – достаточно простая конструкция СХД с необычно большим количеством проводов и SATA кабелей. На этом фоне, материнская плата выглядит небольшой, что совершенно понятно – ведь QNAP TS809U-RP является стоечным вариантом TS-809 Pro, и наверняка у настольного NAS-а используется та же самая плата.

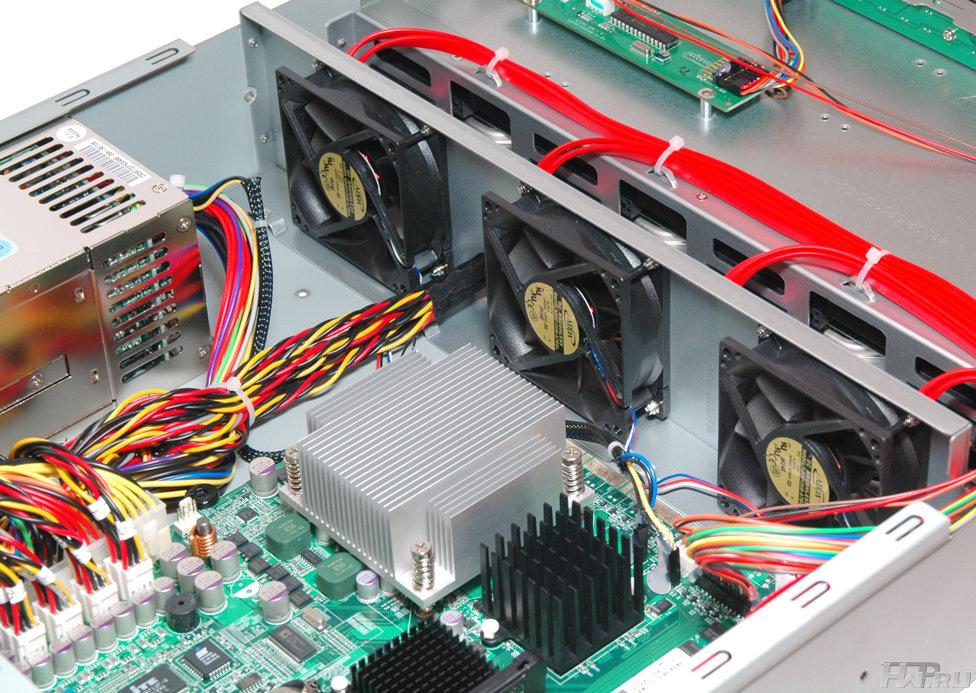

СХД QNAP TS809U-RP - система охлаждения

Система охлаждения построена достаточно просто – три вентилятора размерами 80x80x25 мм, установленные между жесткими дисками и платой, продувают все пространство корпуса. Вентиляторы производства компании ADDA, маркировка AD0812UB-A7BGL, с 4-пиновым подключением и 2 шарикоподшипниками в подвеске ротора. В случае выхода из строя вентилятора, для его замены придётся попотеть – снимать рамку их крепления, разбирая корпус.

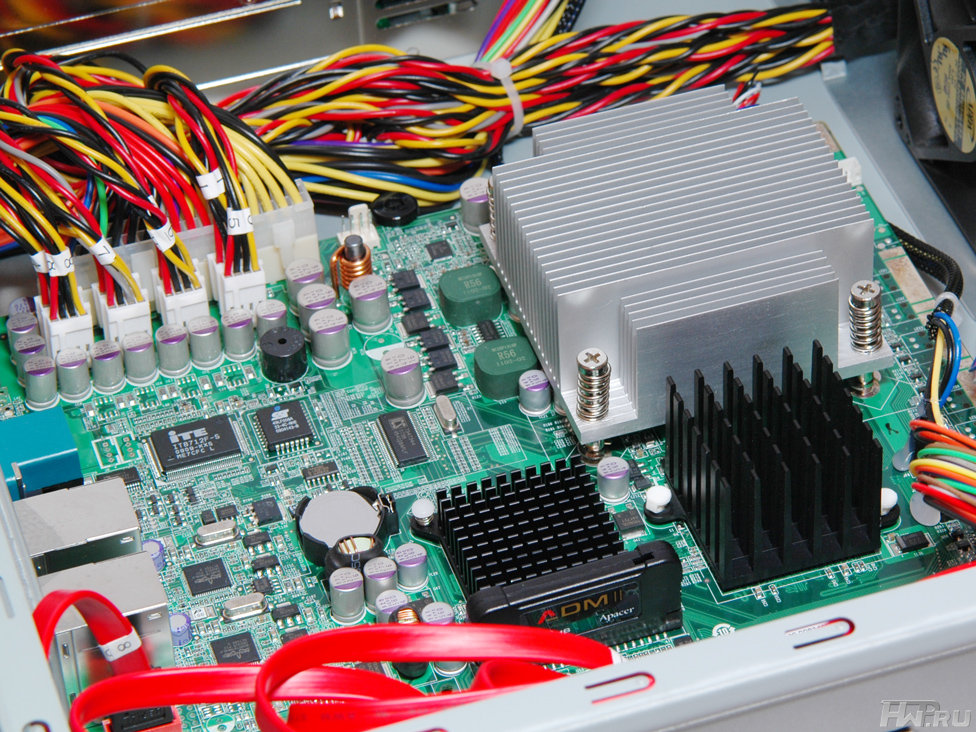

СХД QNAP TS809U-RP - система охлаждения

Процессор и чипсет используют пассивное охлаждение – правильное решение для такого корпуса, воздушного потока от системных вентиляторов более чем достаточно.

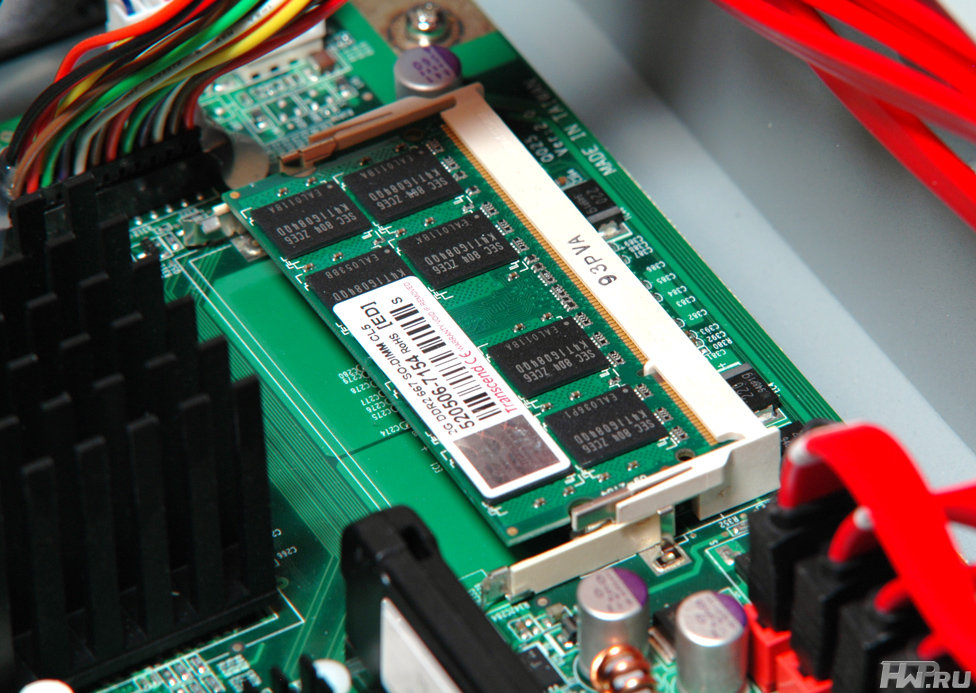

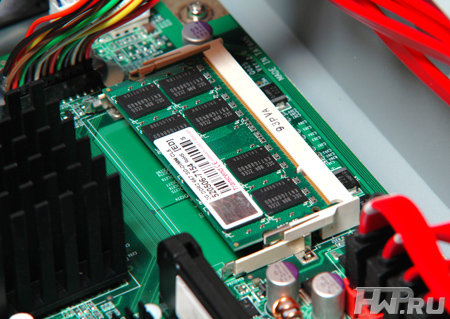

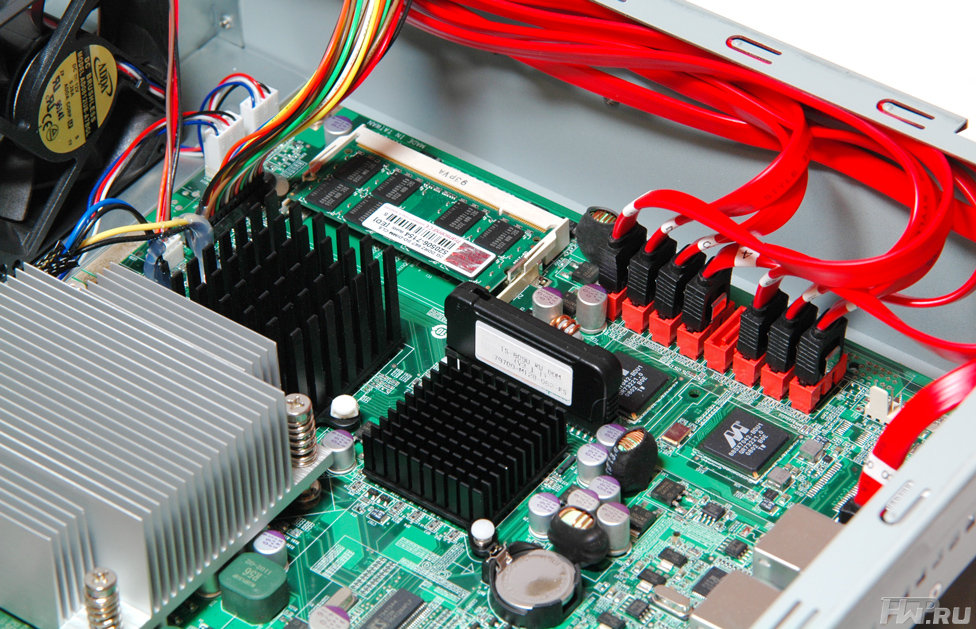

СХД QNAP TS809U-RP - модуль памяти

С охлаждением разобрались, давайте посмотрим на память – здесь она набрана одним модулем Transcend SO-DIMM DDR2 667 объёмом 2 Гб. Плохие новости – память работает в одноканальном режиме. Хорошие - на плате установлено два слота SO-DIMM, так что при необходимости объём ОЗУ можно расширить, докупив всего один модуль.

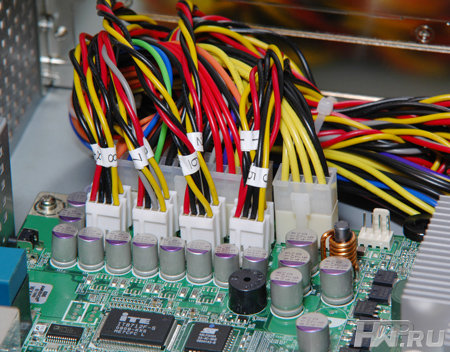

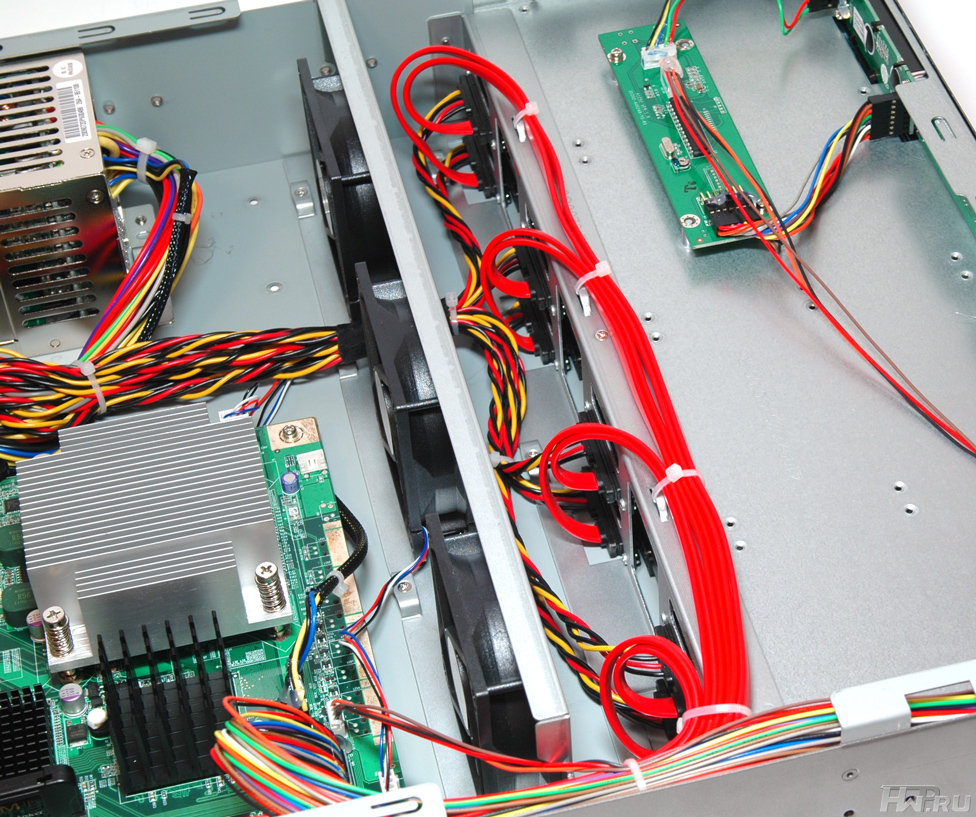

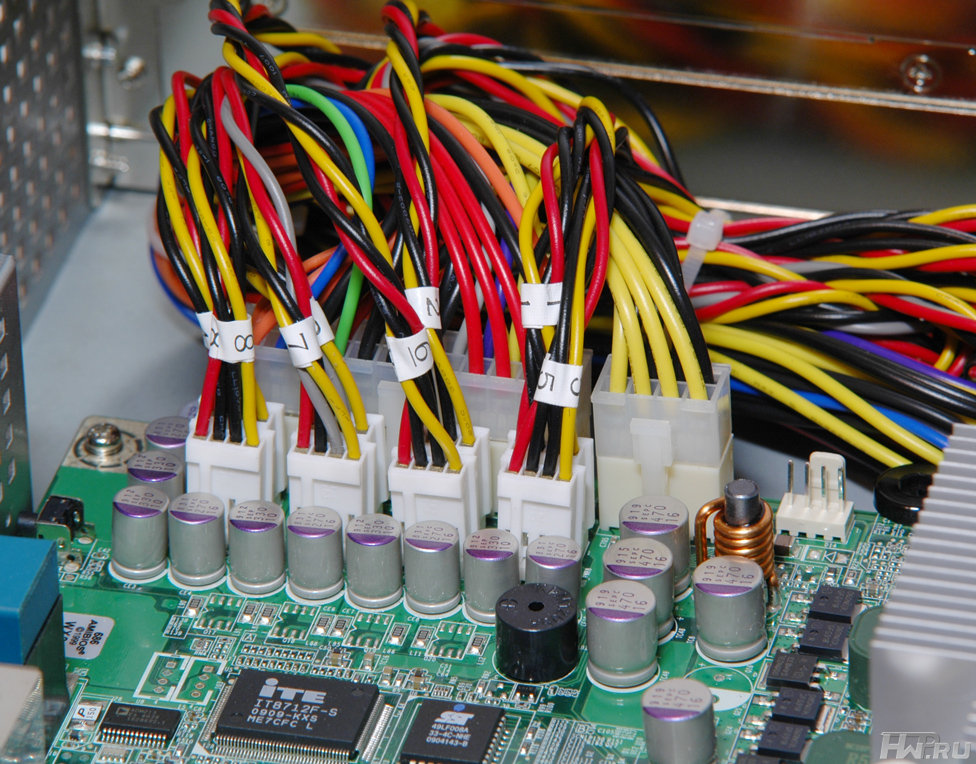

СХД QNAP TS809U-RP - бардак с проводами

СХД QNAP TS809U-RP - бардак с проводами

Интересная особенность конструкции СХД QNAP TS809U-RP – отсутствие backplate для подключения винчестеров. Именно из-за этого в рабочем отсеке скопилась куча проводов питания и кабелей SATA. Для подключения жестких дисков в QNAP TS809U-RP используются два 4-портовых host-контроллера Marvell 88sx7042-bdu1, не имеющие аппаратной поддержки RAID, но имеющие поддержку основных функций недорогих RAID-контроллеров. Он поддерживает горячую замену (и подмену) жестких дисков, расширение массивов и удаленное управление, в том числе через командную строку.

СХД QNAP TS809U-RP - подключение винчестеров

Загрузка операционной системы производится с SSD диска объёмом 128 Мб. В схемах питания материнской платы используются только твердотельные конденсаторы, да и монтаж платы сделан достаточно грамотно, хотя конечно производитель мог бы добавить и слот расширения на будущее или eSATA порты.



Программные особенности

QNAP TS809U-RP имеет самую функциональную операционную систему в нашем сравнительном тестировании. Поддерживаются не только такие необходимые функции, как миграция RAID-массива, динамическое выделение iSCSI тома, гибкая настройка пользователей и групп с возможностью квотирования, сервер видеонаблюдения с IP-камер, но и мультимедийная станция, встроенный web-сервер, интернет-качалка, UPnP и MySQL сервер и многое другое. Система имеет возможность лёгкого импортирования SSL сертификата, простую, но эффективную систему защиты от перебора пароля на всех сервисах.

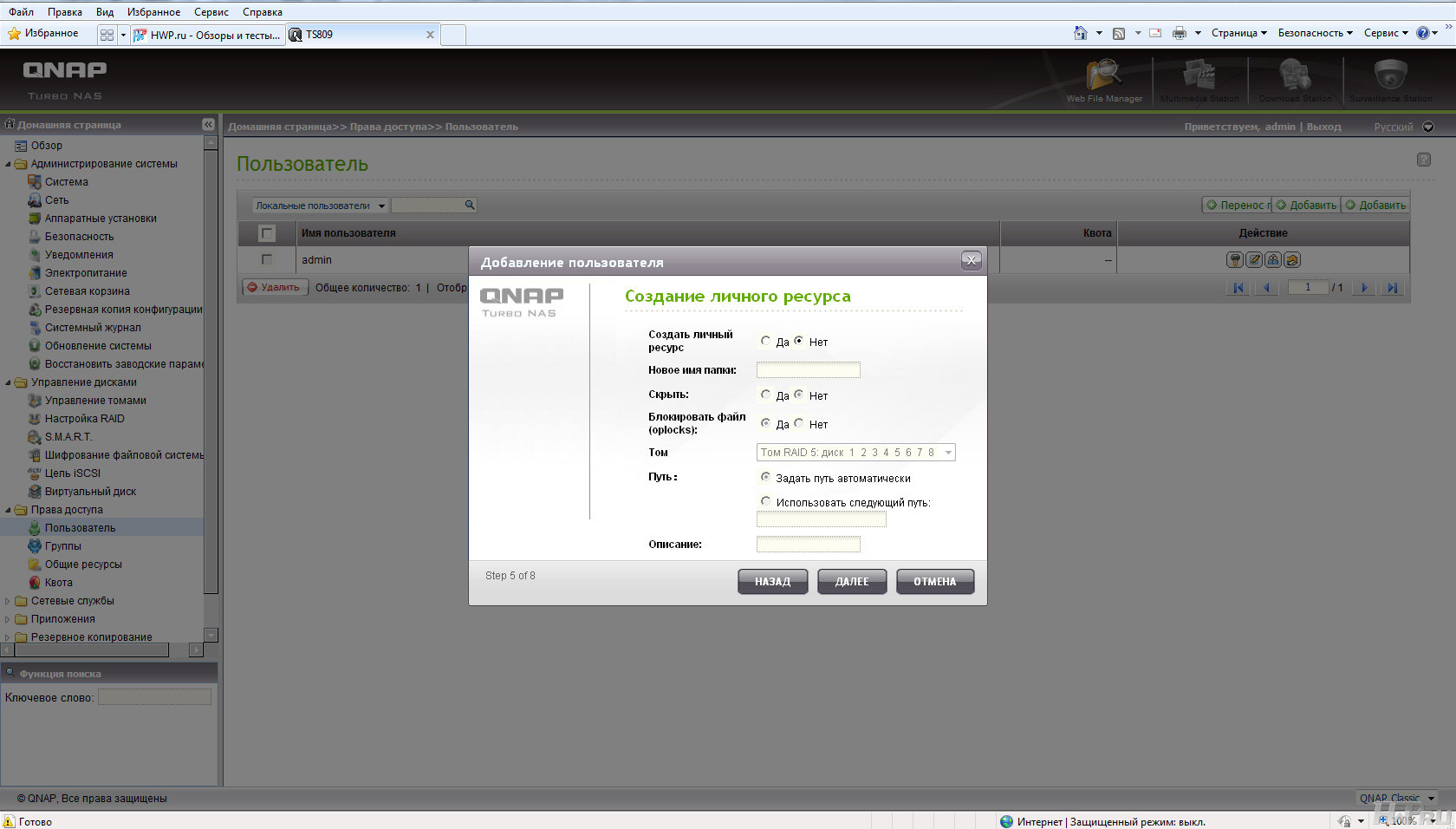

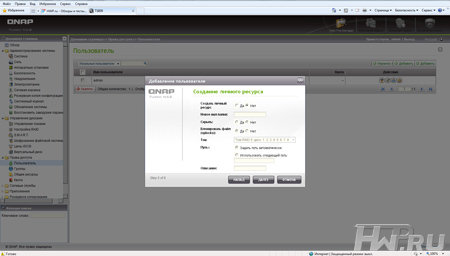

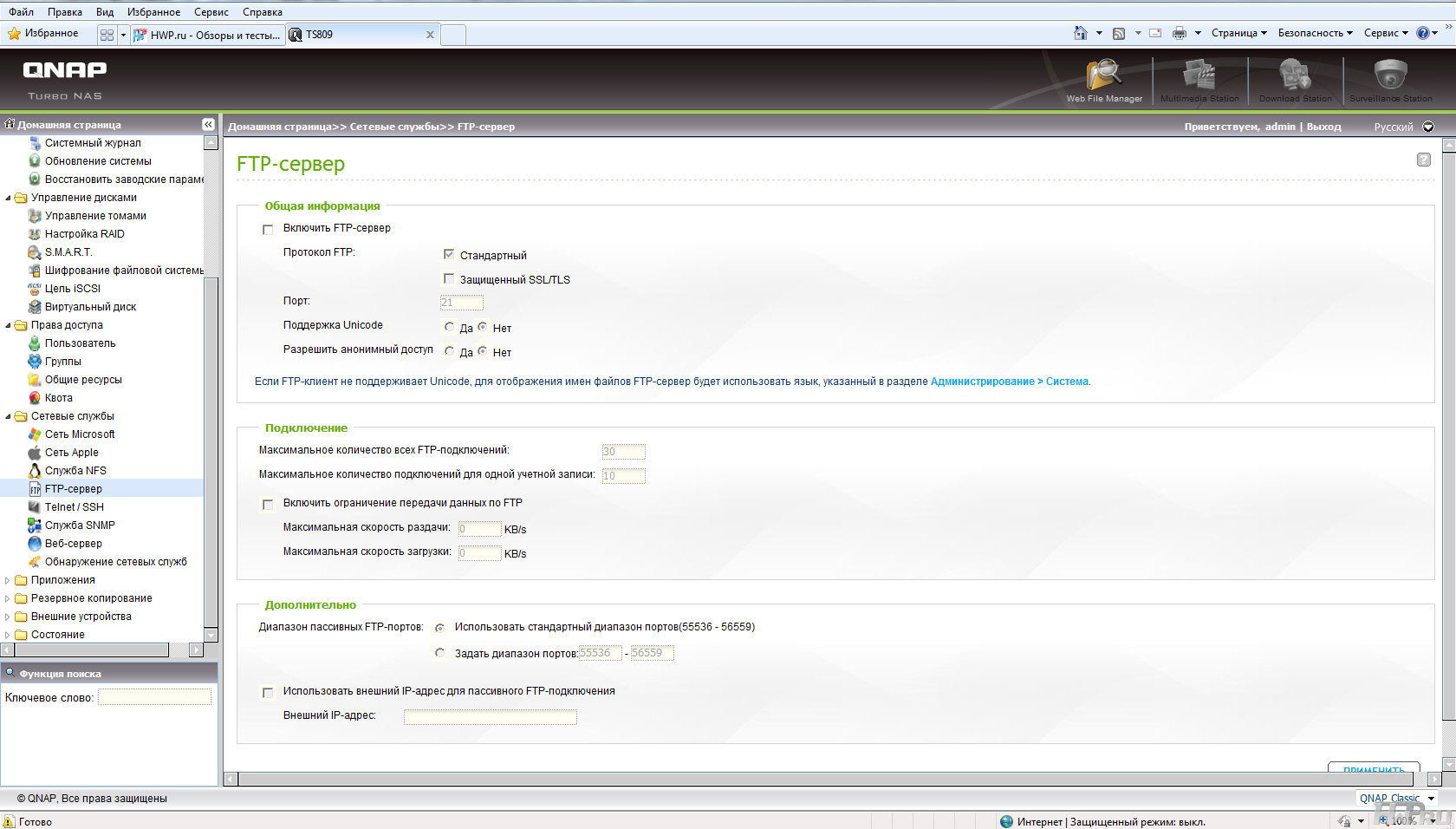

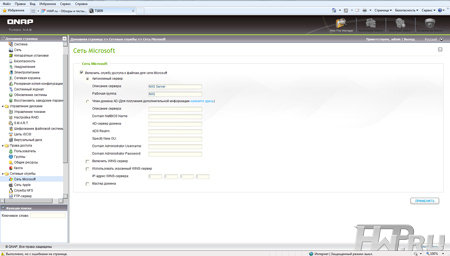

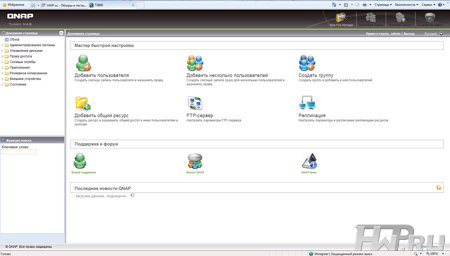

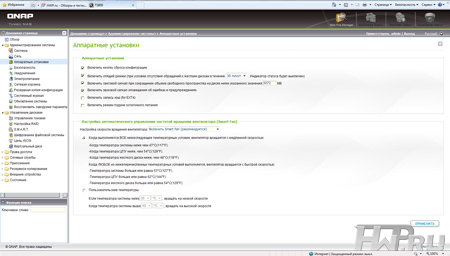

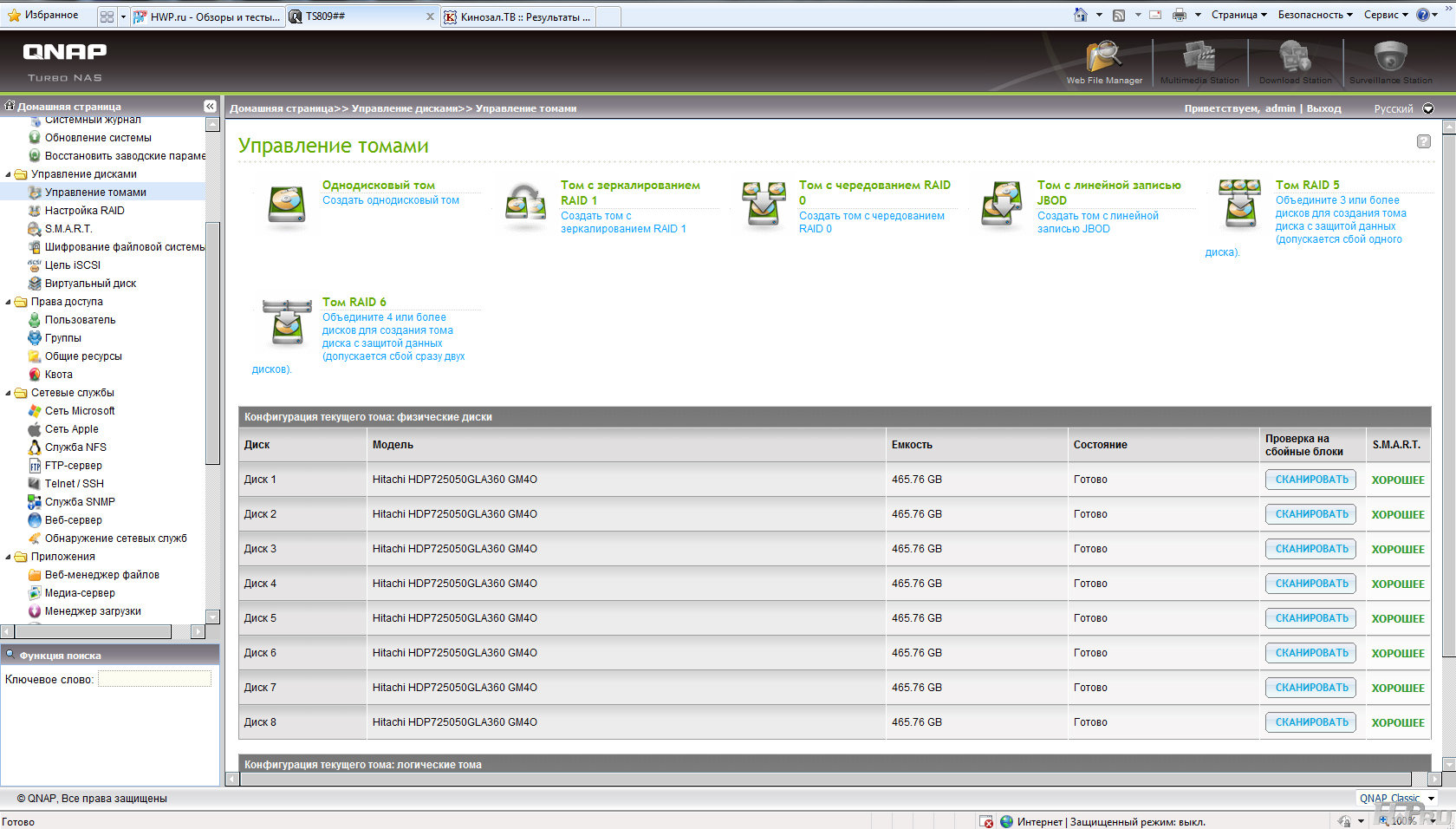

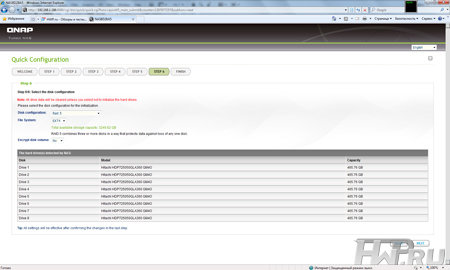

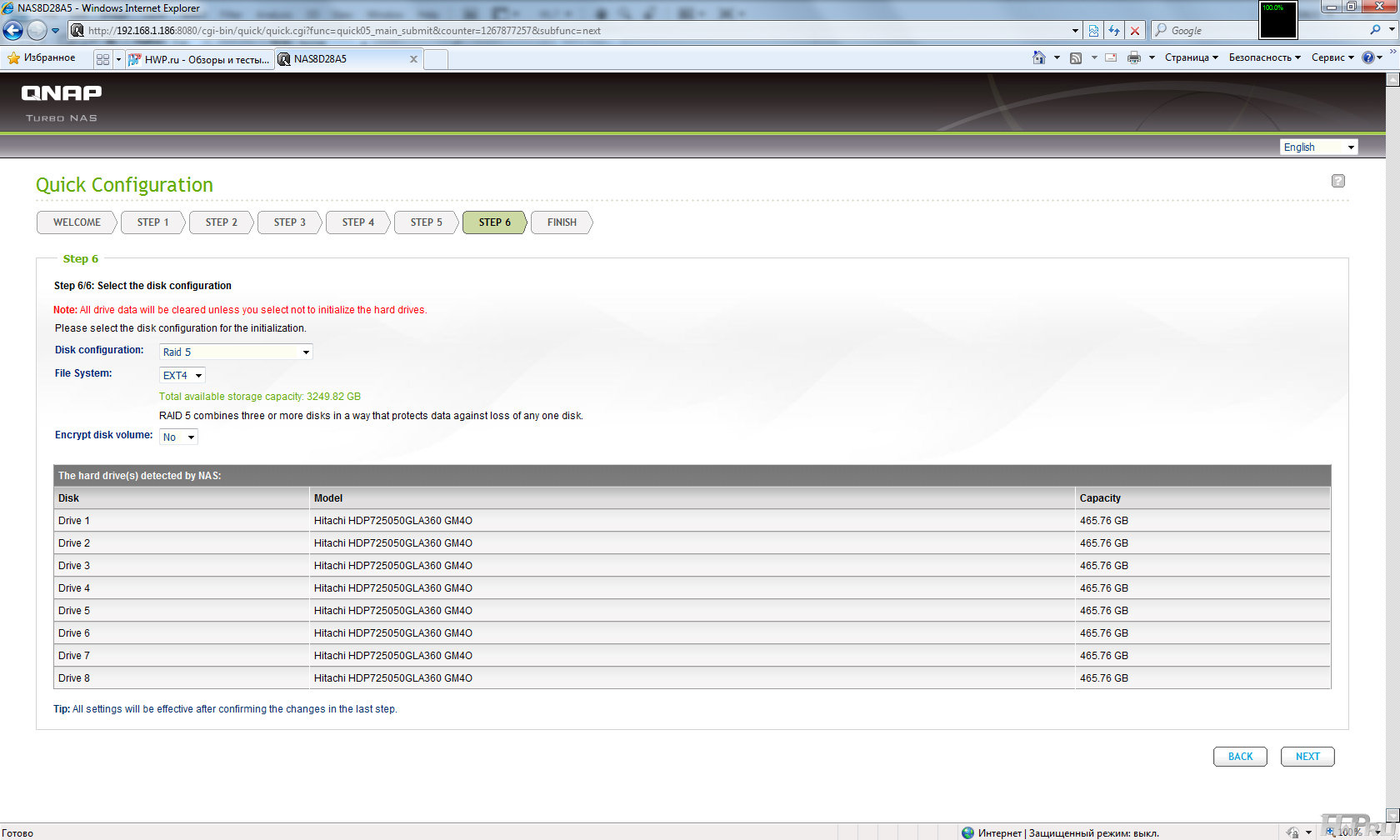

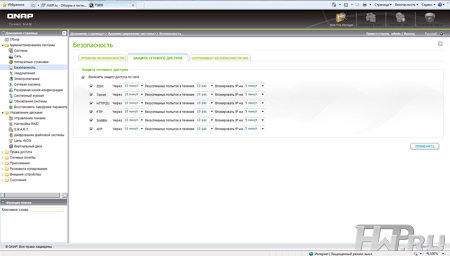

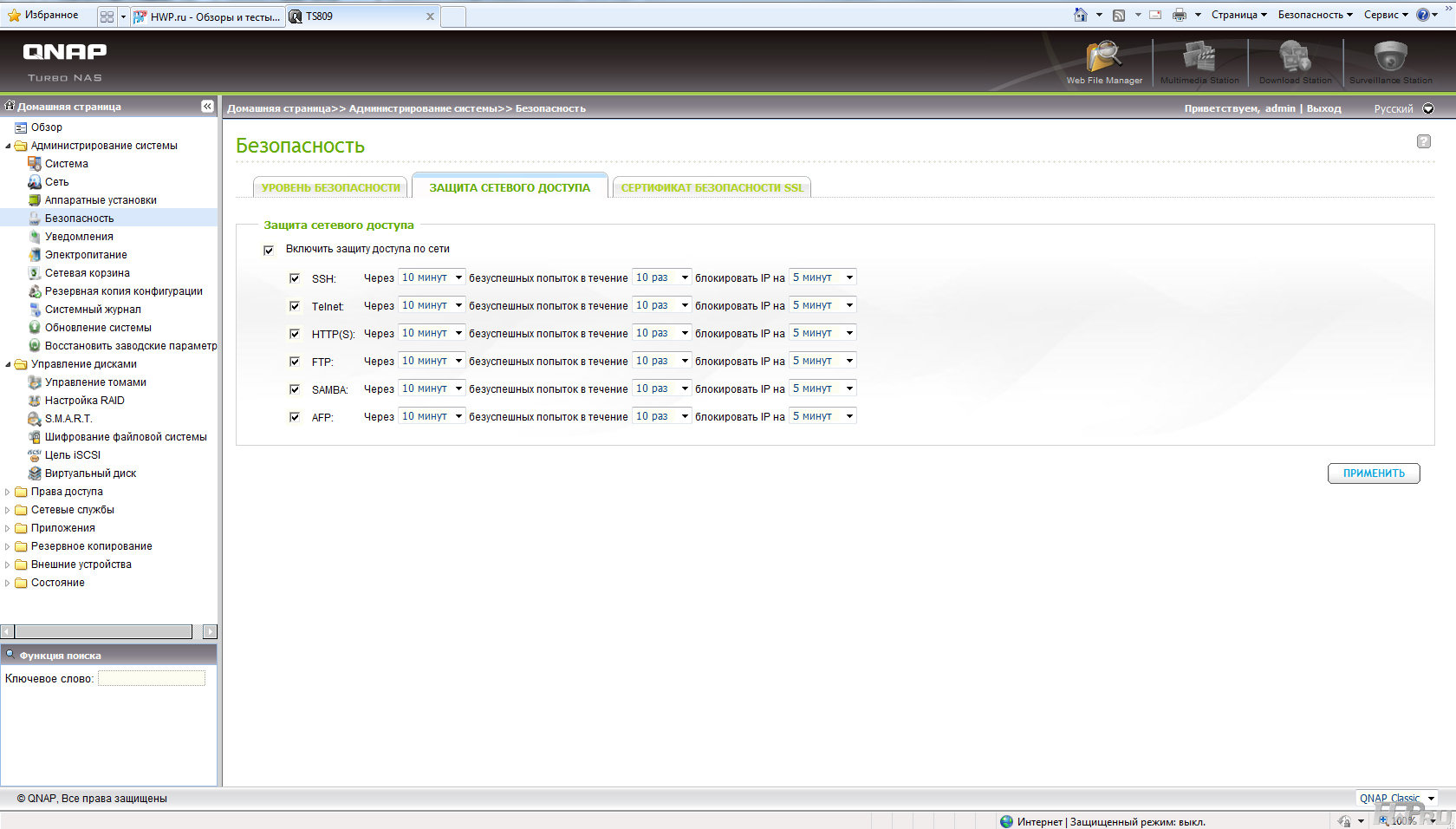

СХД QNAP TS809U-RP - настройка софта

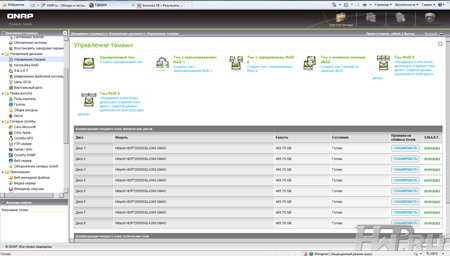

СХД QNAP TS809U-RP - настройка софта

Благодаря поддержке QPKG, можно установить любые другие востребованные сервисы - почтовый сервер, CMS, движок блогов и т.д. А благодаря Optware, можно установить практически любой компонент Linux.

СХД QNAP TS809U-RP - настройка софта

СХД QNAP TS809U-RP - настройка софта

Стекирование (объединение нескольких устройств под управлением одного) осуществляется через iSCSI. Функция Virtual Disk позволяет любой удалённый iSCSI ресурс подключить в качестве дополнительного тома. А для физических дисков доступна исчерпывающая информация о состоянии S.M.A.R.T.

СХД QNAP TS809U-RP - настройка софта

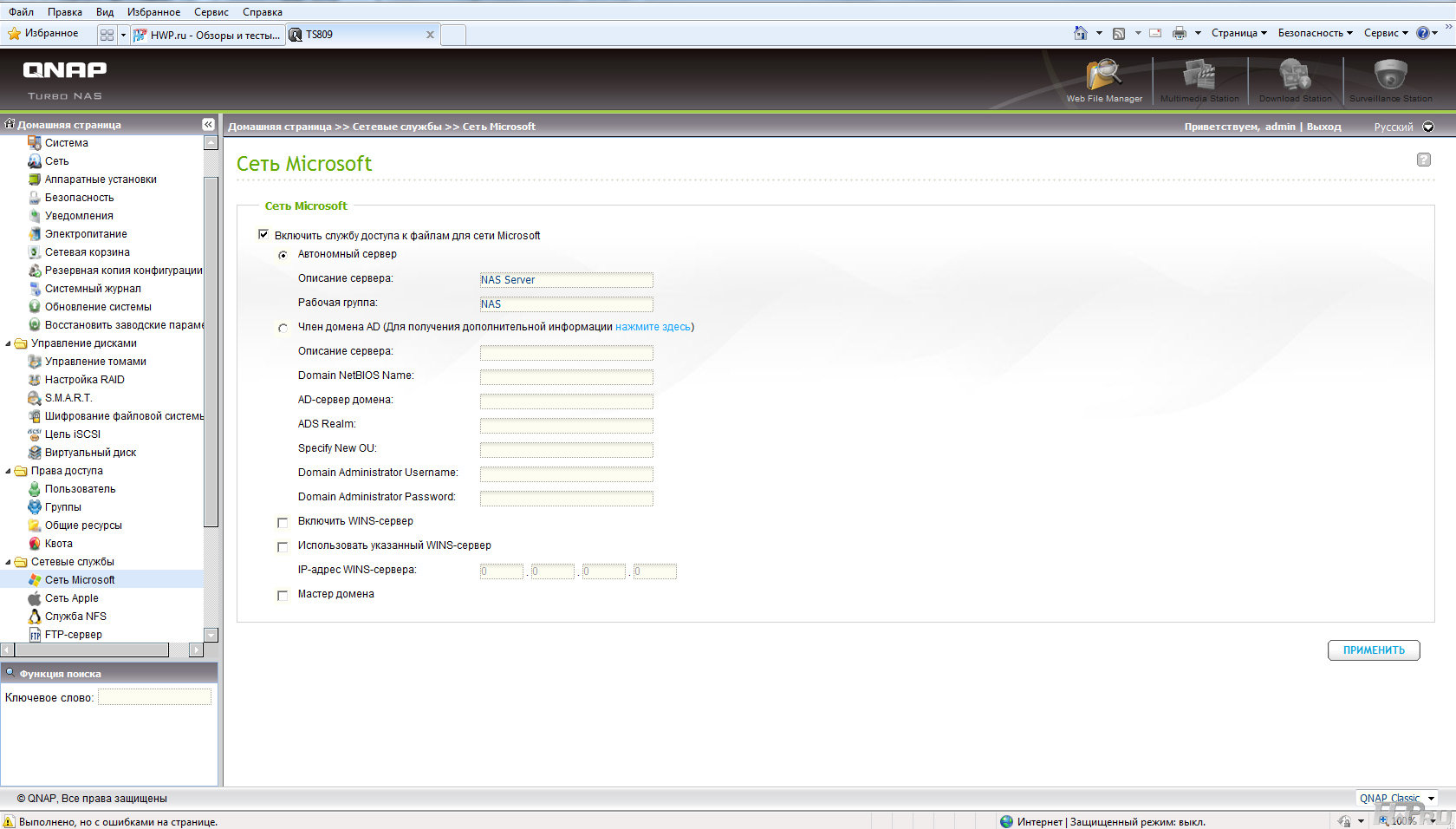

Все рассматриваемые нами СХД имеют поддержку объединения LAN-интерфейсов (Port Trunking) для повышения производительности или отказоустойчивости, но QNAP TS809U-RP предлагает для этого целых 7 способов. Плюс – встроенная поддержка DDNS и IPv6.

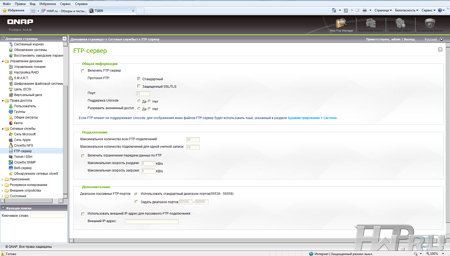

СХД QNAP TS809U-RP - настройка софта

СХД QNAP TS809U-RP - настройка софта

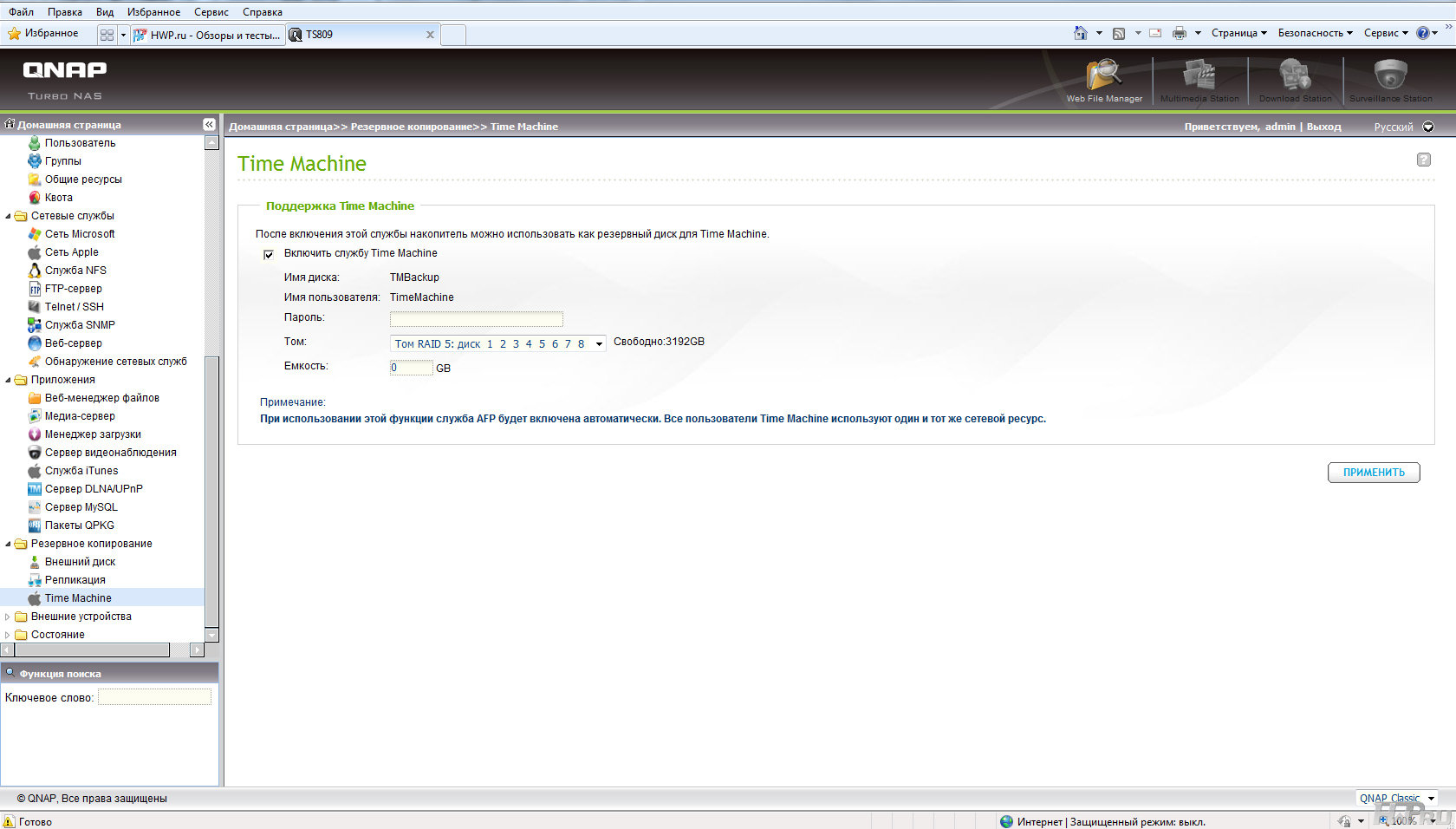

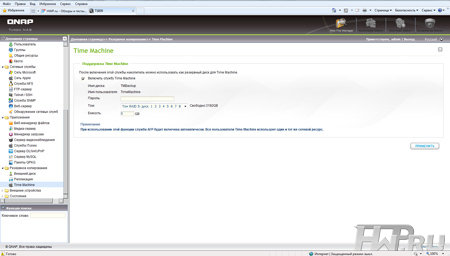

Пользователи компьютеров Apple оценят поддержку Time Machine и полную поддержку протокола AFP. Хотите эффективное резервное копирование – пожалуйста, здесь есть поддержка RSYNC, FTP/sFTP с возможностью отвечать внешним IP на пассивное подключения (полезно для бэкапа машины в другой сети или через интернет). Вообще, для резервного копирования у QNAP больше возможностей, чем у остальных в нашем тесте – легко настраивается репликация между NAS-ами через RSYNC, имеется возможность бэкапа системы на USB диск, есть поддержка сервиса онлайн-хранилища Amazon S3. Единственное, чего не хватает – это нормальной настройки бэкапа папок в пространстве одного NAS-а, чтобы по расписанию делать резервную копию файлов из одной директории в другую. Хотя это существенный недостаток.

СХД QNAP TS809U-RP - настройка софта

Для управления и настройки помимо понятного Web-интерфейса с использованием AJAX, доступны протоколы SSH, Telnet или работа с KVM-консоли.

СХД QNAP TS809U-RP - настройка софта

Web-файлменеджер, так же использующий AJAX, здесь не для галочки, а для полноценной работы – удобное копирование, удаление, перемещение файлов, функция поиска. Не хватает работы с архивами, но думается – такая поддержка скоро появится.

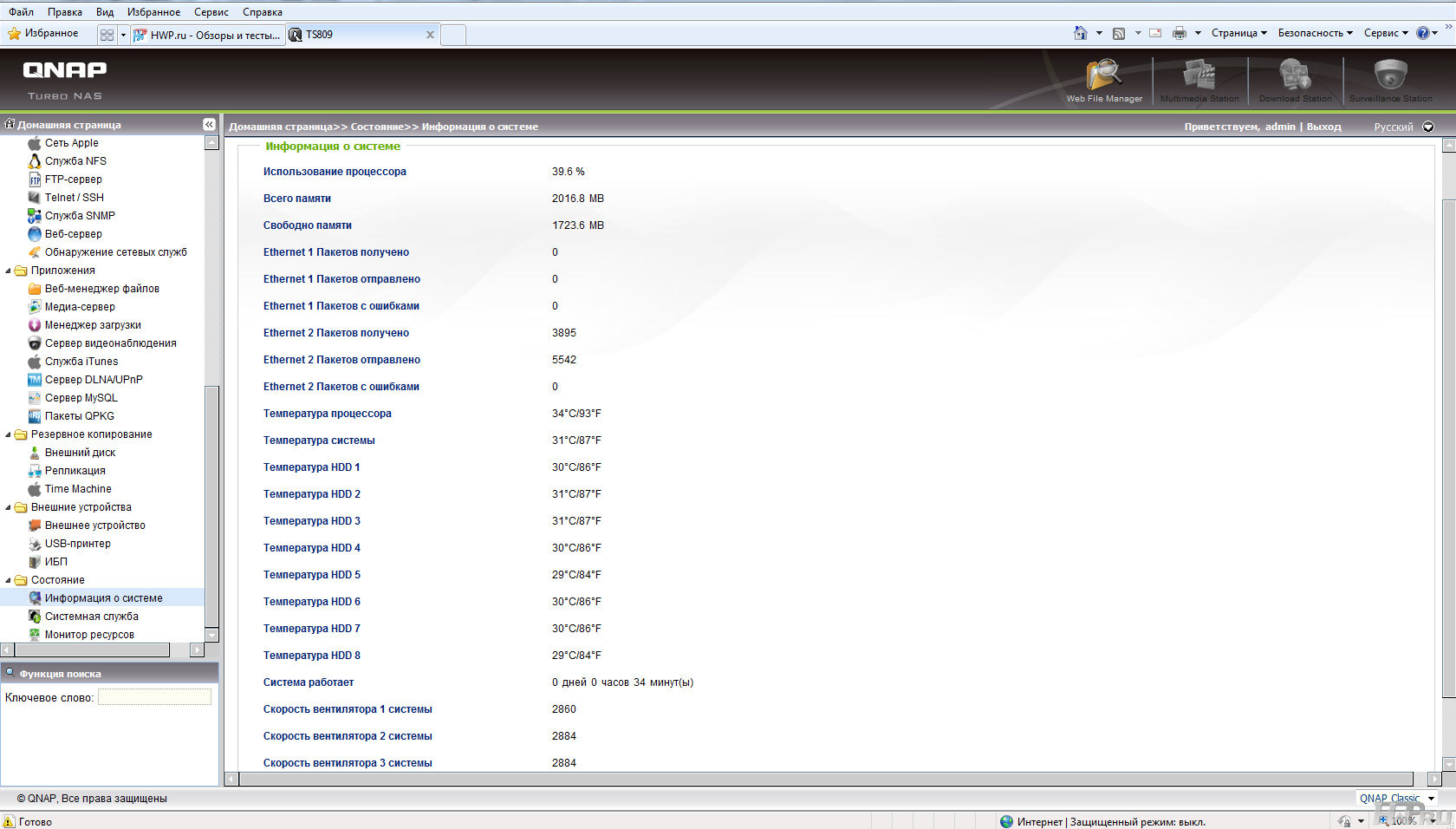

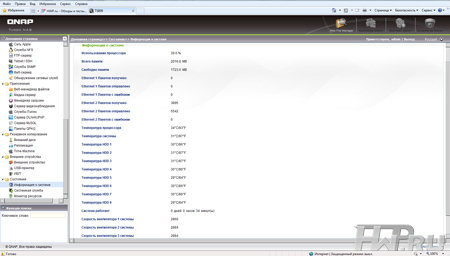

СХД QNAP TS809U-RP - настройка софта

В любой момент вы можете легко определить распределение ресурсов вашей СХД – загрузку процессора, памяти, использование сетевого интерфейса и распределение дискового пространства: всё наглядно и понятно. Однако, у вас нет возможности из одного WEB-интерфейса следить за состоянием и настраивать другие аналогичные СХД либо делать групповые изменения в их настройках.

К сожалению, формат этой статьи не позволяет подробно рассказать о всех программных возможностях QNAP TS809U-RP. Поэтому переходим к результатам тестов.

Тестирование

Для тестирования мы использовали 8 жёстких дисков Hitachi DeskStar P7K500 объёмом по 500 Гб (hdp72505). Диски устанавливались в СХД и объединялись в RAID 5. В зависимости от СХД, использовался либо один том на всё доступное пространство, из которого выделялся раздел iSCSI объёмом 100 Гб, либо iSCSI раздел создавался на свободном пространстве. Во всех случаях использовалась файловая система EXT3. В случае, если СХД позволяла отключать кеширование, оно было включено, потому что то, как работает кеширование – так же очень важно.

В качестве клиентской машины использовалась конфигурация с процессором Intel Xeon X3220, 1 Gb RAM DDR II, WD Velociraptor 150Gb, Windows Vista Ultimate x64. Такой объём памяти – необходимость для правильной работы тестового пакета Intel NAS Performance Toolkit, на большем объёме возможны ошибки измерения из-за кеширования. СХД подключалась к компьютеру напрямую через гигабитный сетевой интерфейс. Каждый тест проводился по SAMBA протоколу и по iSCSI (инициатор форматировал iSCSI раздел с настройками по умолчанию).

ATTO Disk Benchmark

Первый тест покажет скорость обмена данными между клиентом и СХД. Для построения диаграмм мы выбрали размеры сектора 8, 512 и 8192 Кб. Это синтетический тест, результатами которого будет пропускная способность СХД с учетом её возможностей кеширования.

Результаты тестирования

Результаты тестирования

Первый тест по протоколу Samba показывает сокрушительное превосходство Proware SN2803H-PDC при работе с блоками от 512 Кб. Очевидно, что при использовании СХД для обмена большими файлами по протоколу Samba этот сервер обеспечивает почти в 2 раза большую производительность, и упирается в пропускную способность сетевого интерфейса. Посмотрим, как изменится ситуация при подключении по iSCSI.

Результаты тестирования

Результаты тестирования

При работе по iSCSI ситуация сохраняется, за тем исключением, что Proware EN-2800A-CMR и Thecus N8800 сильно снижают производительность по чтению, в то время, как Proware SN2803H-PDC и QNAP TS809U-RP - прибавляют. Но учитывая разницу по скорости того же QNAP TS809U-RP, можно предположить, что это - физический предел СХД, и большую скорость на RAID 5 получить не удастся.
